6 Visión general de la Pantalla y Control
2.3 Vis ión general de la s eñal de la pantalla
Esta sección proporciona ilustración general sobre la ruta de señal para secciones altas pares,
Figure 5, y secciones altas impares, Figure 6.
La señal ingresa a la pantalla desde el encapsulado de control y se envía al Enrutador
ProLink en la sección de la pantalla. El PLR luego envía la señal al primer módulo en la
sección. Desde ese módulo, la señal luego se envía a los demás módulos de la sección. El PLR
no sólo envía la señal al primer módulo en la cadena, sino que también recibe la señal desde
el último módulo en la cadena.
R uta de s eñal de s ección alta de módulos pares

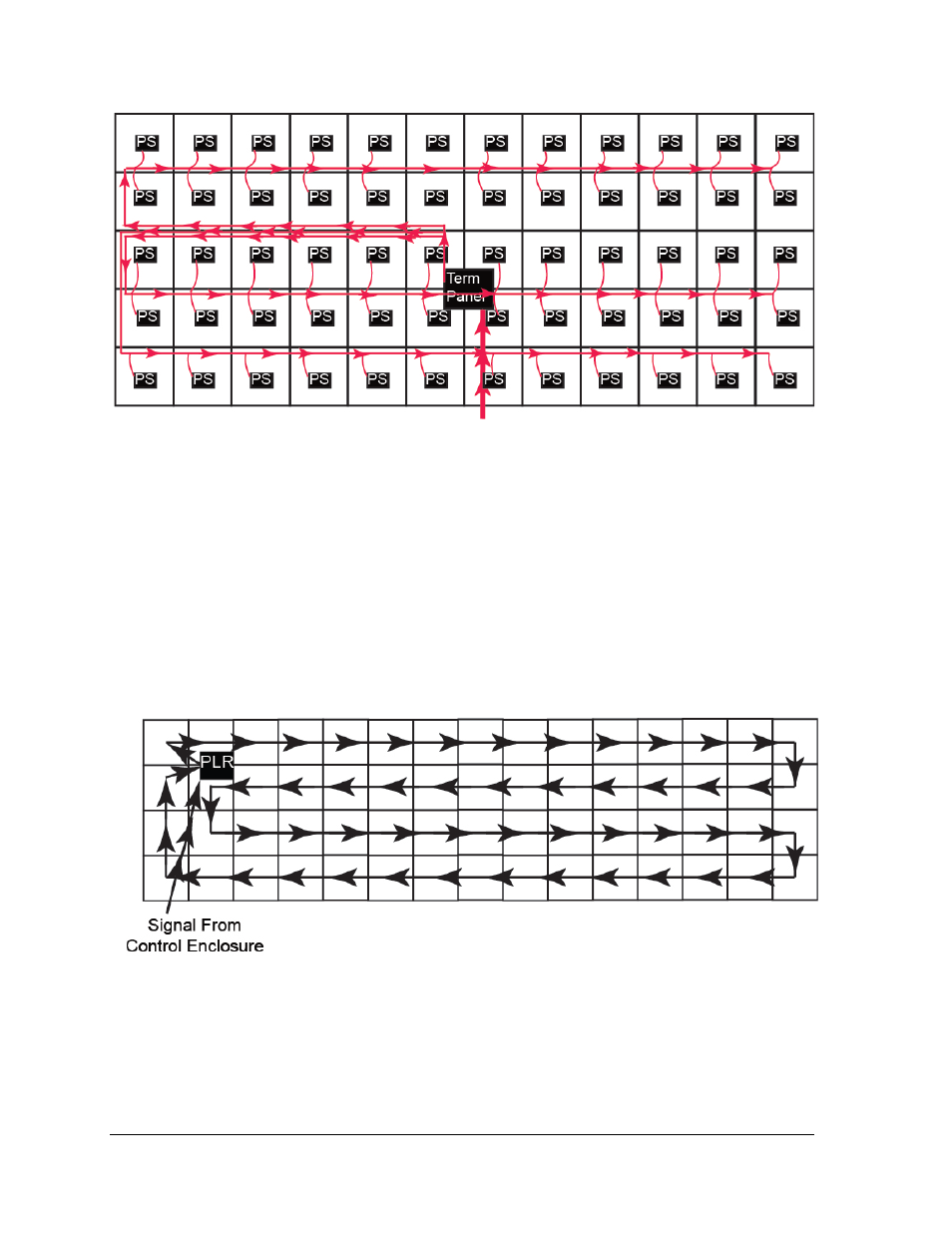

Figura 4: Distribución de energía eléctrica a las secciones de la pantalla vista desde el frente
Figura 5: Enrutamiento par de señal alta vista desde el frente
