Empleo de la interfaz analógica con micrófonos de avisos de otras marcas.
En ocasiones puede ser necesario interconectar un sistema formado por uno o más
micrófonos PM con un sistema de avisos de otra marca que emplea contactos
puestos a tierra para acceder a los avisos. Esto significa que el mezclador principal
tiene un puerto de acceso
para avisos analógico.
Es posible conectar en
paralelo el sistema de
otra marca con la interfaz
analógica del PM de Cloud
al puerto de acceso para
avisos. Sin embargo, no
se recomienda conectar
en paralelo las salidas de
audio; éstas deberán usar
entradas de micrófono
independientes, si el
mezclador principal lo
permite, o un simple
mezclador de micrófonos
2 en 1 externo. Una

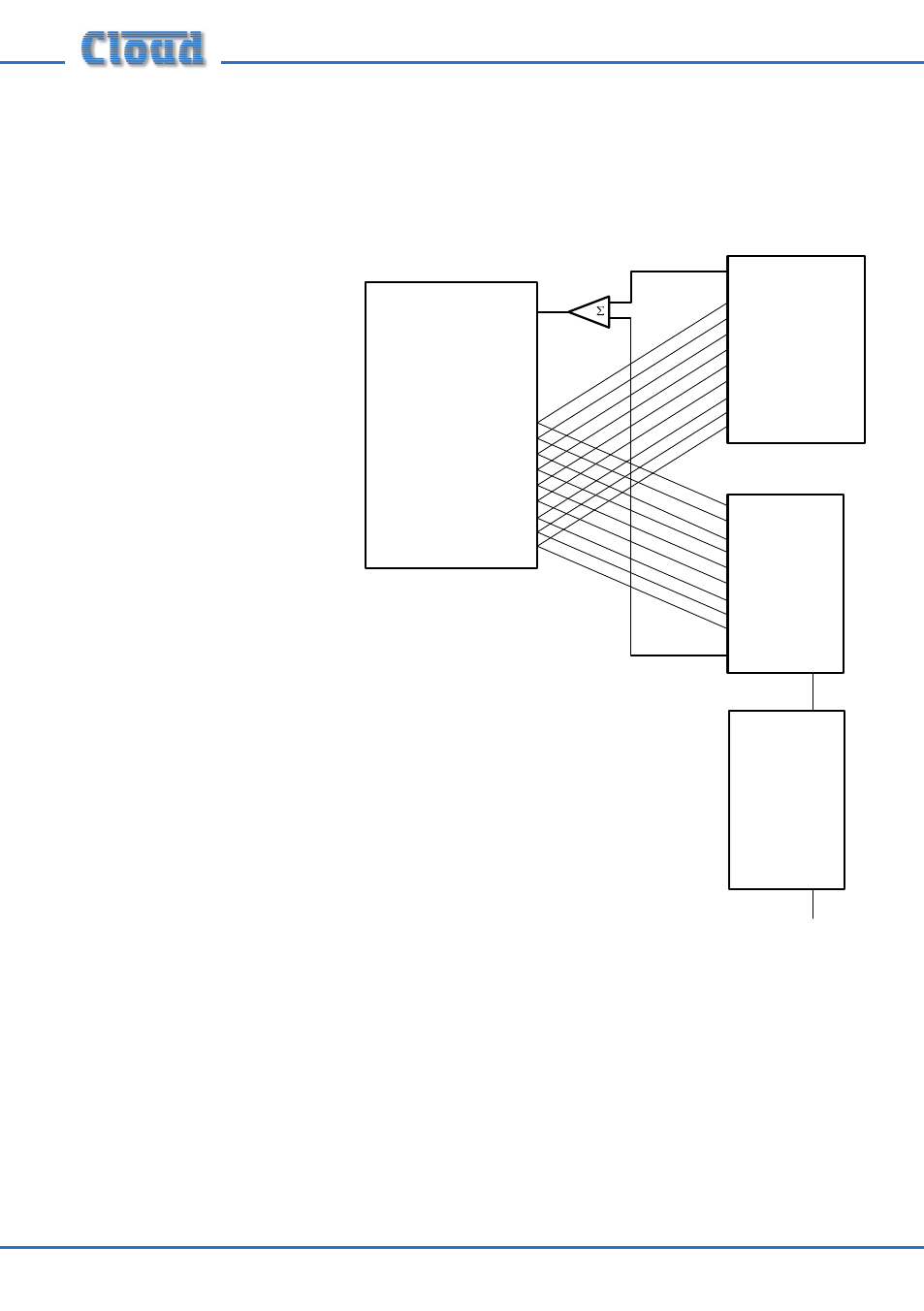

configuración posible es la
que se indica a continuación.
Sólo un PM de la red necesitará
que la interfaz analógica para toda la
red esté conectada a un sistema de avisos
puesto a tierra. Éste deberá ser el PM “más
próximo” al mezclador principal, como en un
sistema formado únicamente por micrófonos PM.
La interfaz analógica del PM detectará si otro micrófono
emplea las conexiones puestas a tierra. Si es así, se considerará
que el sistema está ocupado, en cuyo caso sólo los micrófonos con
prioridad alta de la red de PM podrán realizar un aviso. Ello permite
usar la interfaz puesta a tierra en redes que también emplean otros equipos
de avisos como los antiguos modelos CPM-4 y CPM-8 de Cloud.
