PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 46
externa como la CPM-PSU de Cloud. Encontrará información más detallada en 22.
Todos los demás PM de la red deberán alimentarse individualmente con fuentes de
alimentación externas. Puesto que la corriente de CC sólo se conecta internamente
en el conector CAN PORT OUT, la conexión de datos/audio en serie no podrá
utilizarse para transmitir corriente entre las diferentes unidades PM.

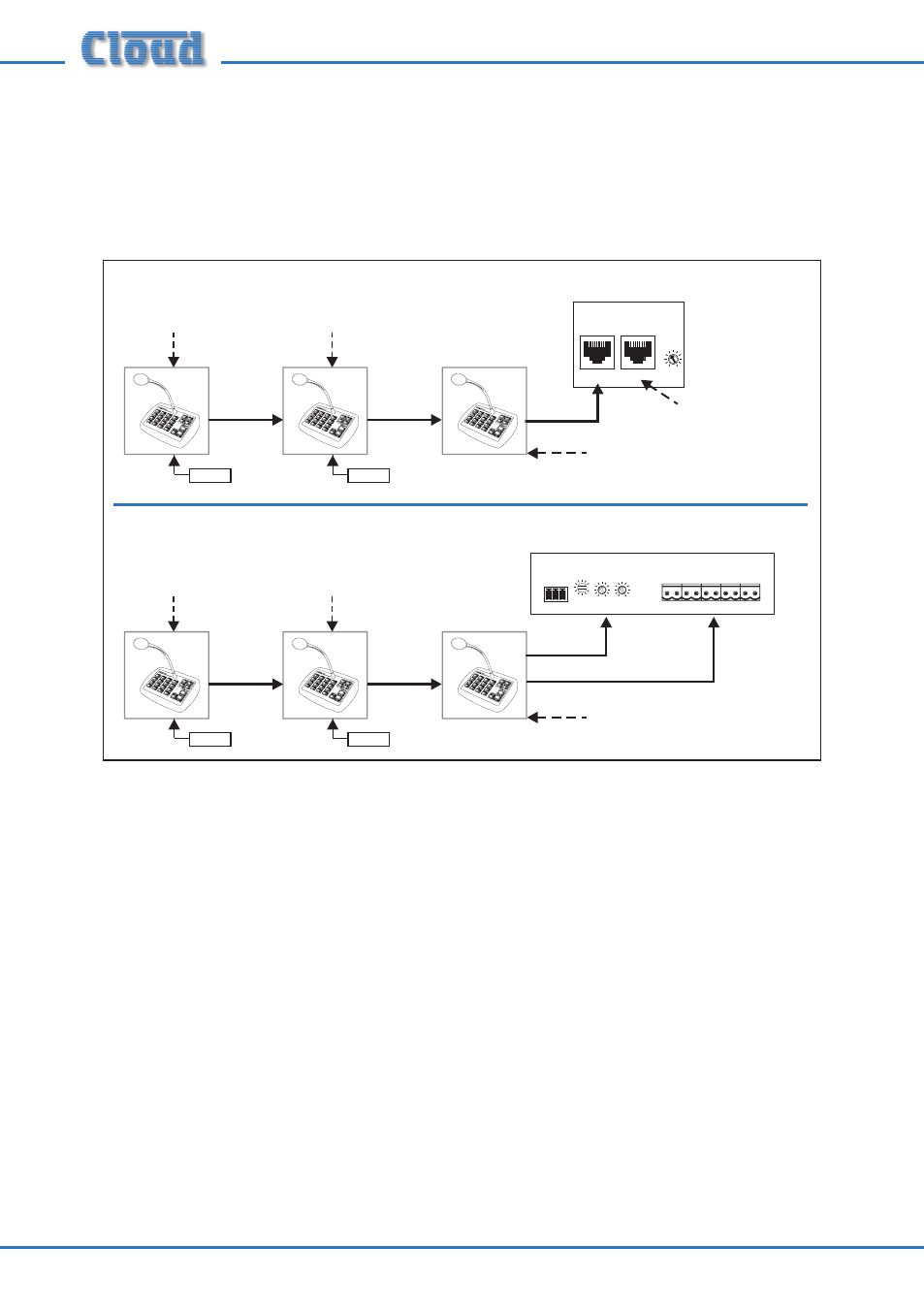

(with Digital Paging Interface)
Mixer
MIC INPUT PAGING ACCESS
Mixer
+12V Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 0V
LF HF GAIN (dB)
50
1 2 3
10
+ - - +
(with Analogue Paging Interface)
IN OUT OUT
Termination OFF
CAT-5 CAT-5
CAT-5 CAT-5 CAT-5
(INCLUDING DC POWER FROM MIXER)
(INCLUDING DC POWER FROM MIXER)
Termination
OFF
Termination ON
IN OUT
Termination
ON
IN OUT
AUDIO OUT
ZONE ACCESS CONTROL
Termination
OFF
IN OUT
Termination
ON
PSU PSU
PSU PSU
CDPM
GAIN (dB)
IN THRU
-10 +10
Termination ON T
Terminaciones
Los PM salen de fábrica con la terminación de la interfaz de avisos digital situada
en ON. Esta terminación no tiene que modificarse en los sistemas con un solo PM,
pero en los sistemas con varios PM, sólo el micrófono situado en el “extremo” de la
red podrá tener su terminación situada en ON; todos los demás deberán tener sus
terminaciones situadas en OFF. Encontrará información más detallada sobre cómo
ajustar las terminaciones en 42.
En todos los sistemas, la terminación de la interfaz de avisos digital deberá estar
situada en ON en el mezclador principal. Encontrará información más detallada en la
documentación del mezclador.
Empleo de la interfaz analógica con varios PM
El “último” micrófono de la cadena (el que está conectado al mezclador principal) podrá
conectarse al mezclador principal a través de la interfaz analógica en lugar de la interfaz
