PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 42

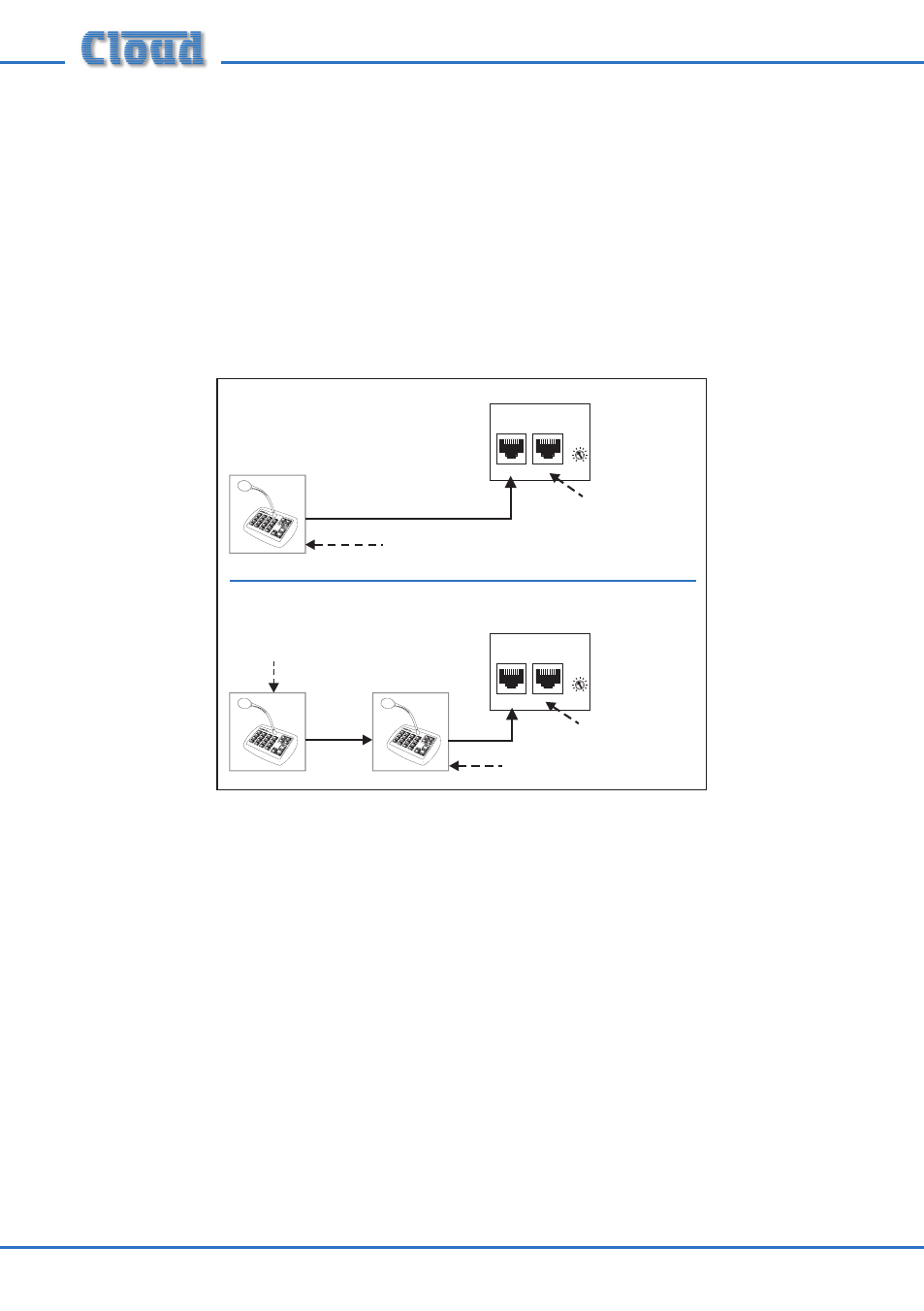

Terminación de la interfaz de avisos digital
La interfaz de avisos digital de Cloud deberá tener terminaciones correctamente
ajustadas en ambos extremos para garantizar un funcionamiento sin de errores. En
un sistema con un solo PM conectado a un mezclador principal a través de la interfaz
digital (como el DCM-1 de Cloud), las terminaciones deberán estar situadas en ON
tanto en el PM como en el mezclador. En sistemas con varios PM, sólo el mezclador y
el PM situado al “final” de la cadena deberán tener sus terminaciones situadas en ON;
los PM “intermedios” deberán tener sus terminaciones situadas en OFF.
CDPM
GAIN (dB)
IN THRU
-10 +10
IN OUT
OUT
Mixer
Mixer
OUT
OUT
Termination ON
Termination ON
Termination OFF
CDPM
IN THRU
CDPM
IN THRU
DCM-1 #2
DCM-1 #1
Termination ON
Termination
ON
Termination ON
Termination OFF
Termination
ON
CDPM
GAIN (dB)
IN THRU
-10 +10
Las terminaciones se ajustan con el jumper J4. Encontrará la ubicación de los jumpers
en 49. Por defecto, las terminaciones están situadas en ON. Si el PM que está
configurando está en una posición “intermedia” de la cadena, con sus conectores
CAN PORT IN y CAN PORT OUT en uso, sitúe las terminaciones en la posición
OFF retirando el jumper.
