PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 27
Cables y conexiones
Conexión del PM a un mezclador a través de la interfaz digital
En la parte posterior del PM se encuentran dos conectores RJ45 llamados CAN
PORTS. Estos conectores constituyen la interfaz de avisos digital Cloud, que conecta
el PM con el mezclador principal y/o otros PM de una red en un sistema de varios
PM. Si un mezclador permite tanto una conexión digital como a través de contactos
de acceso, se deberá usar la conexión digital.
La interfaz digital lleva el audio del micrófono y (sólo en modelos SA) las grabaciones
de mensajes, los comandos para la selección de zonas y la corriente continua en un
solo conector RJ45. La señal de audio es direccional y se transmite del conector de
salida OUT al conector de entrada IN del siguiente micrófono (o mezclador) de la
cadena.
Para conectar el PM a un mezclador principal Cloud a través de la interfaz de
avisos digital, conecte el puerto de salida OUT del PM al puerto de entrada IN del
mezclador por medio de un cable CAT-5 y conectores RJ45. La conexión de los

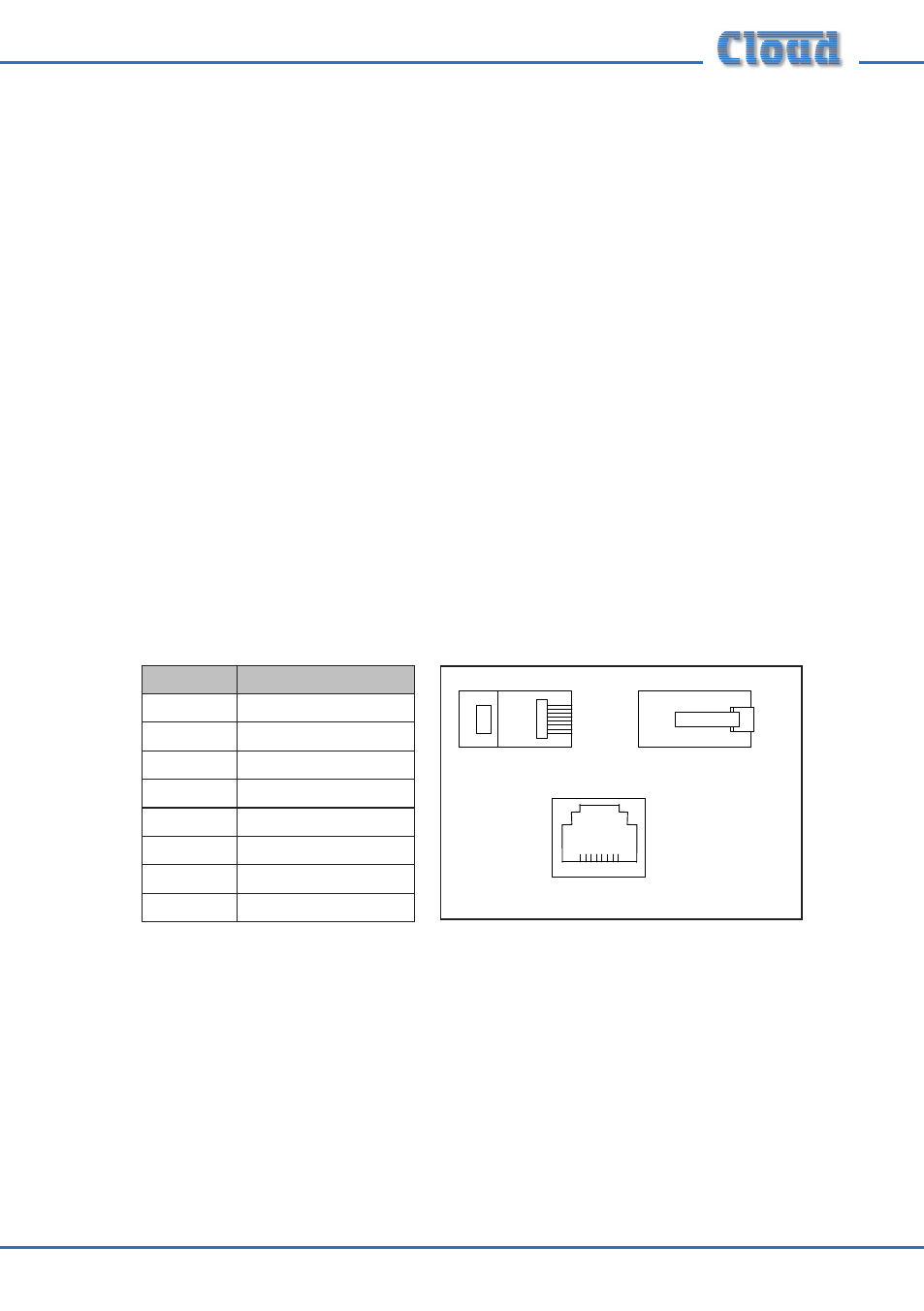

cables se realizará pin a pin. La siguiente tabla muestra la norma estándar para cables
CAT-5/RJ45:
PIN HILO CAT-5
1 Blanco + Naranja
2 Naranja
3 Blanco + Verde
4 Azul
5 Blanco + Azul
6 Verde
7 Blanco + Marrón
8 Marrón
El puerto de entrada IN sólo se usará cuando el sistema tenga más de un PM. Para
interconectar dos PM, conecte el puerto de salida OUT de uno de ellos al puerto de
entrada IN del siguiente PM de la cadena siguiendo la norma de cableado indicada en
la tabla. Encontrará información más detallada en 44.
Un sistema que use la interfaz de avisos digital deberá tener una longitud de cable
total de menos de 1 kilómetro.

 

 
