PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0
10

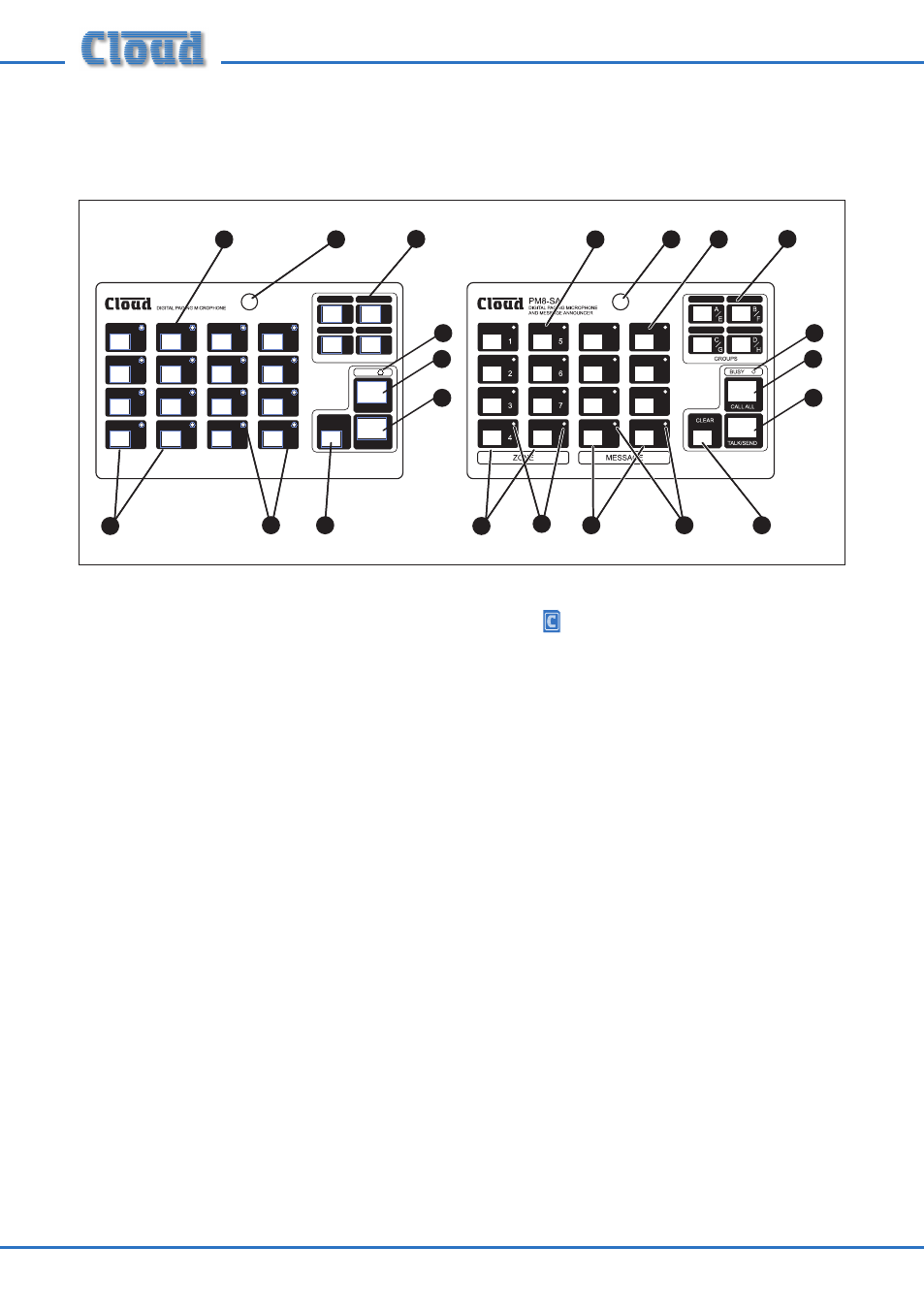

Controles y conexiones
Paneles frontales
5
6
7
8
9
4
1
2
3
1
5
9
4
1
6
2
10
13
5
1
7
3
11
6
1
8
4
12
A
C
B
D
GROUPS
TALK
CLEAR
CALL ALL
BUSY
PM16
8
9
10
11
12
4
1
2
3
7
5
6
PM (no SA)
1. Micrófono de flexo
2. Botones de selección de zona
3. LEDs indicadores de zona
seleccionada
4. Áreas de leyenda para identificación
de zonas
5. Botón CALL ALL (llamada general)
6. Botón TALK (hablar)
7. Botón CLEAR (borrar)
8. Botones de selección de grupo
9. LED indicador de estado ocupado
PM-SA
1. Micrófono de flexo
2. Botones de selección de zona
3. LEDs indicadores de zona
seleccionada
4. Áreas de leyenda para identificación
de zonas
5. Botones de selección de mensaje
6. LEDs indicadores de mensaje activo
7. Áreas de leyenda para nombres de
mensajes
8. Botón CALL ALL (llamada general)
9. Botón TALK/SEND (hablar/enviar)
10. Botón CLEAR (borrar)
11. Botones de selección de grupo
12. LED indicador de estado ocupado
