PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 45

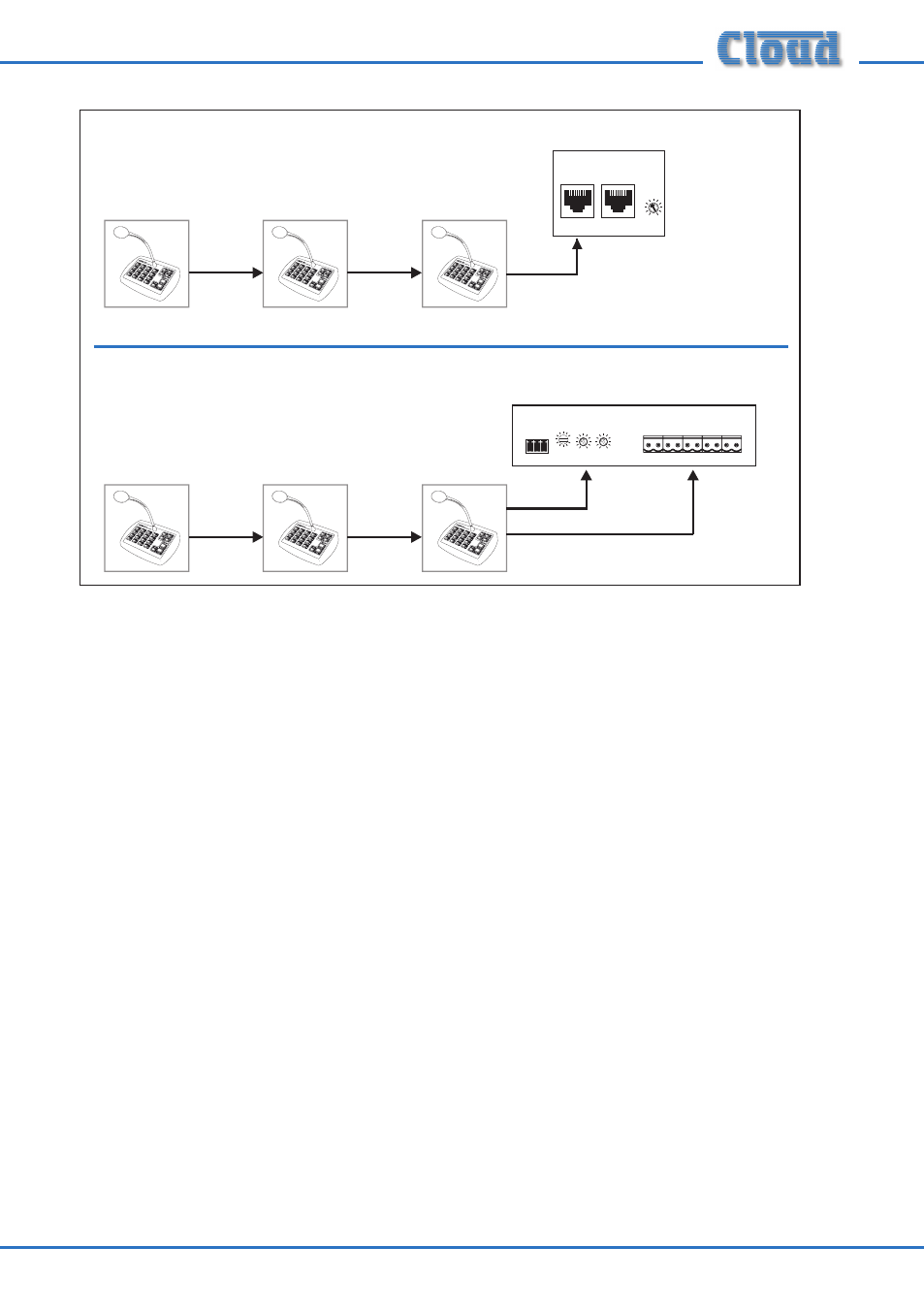

IN OUT OUT
CAT-5 CAT-5
CAT-5 CAT-5 CAT-5
(with Digital Paging Interface)
IN OUT
IN OUT
AUDIO OUT
ZONE ACCESS CONTROL
Mixer
IN OUT
MIC INPUT PAGING ACCESS
Mixer
+12V Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8 0V
LF HF GAIN (dB)
50
1 2 3
10
+ - - +
(with Analogue Paging Interface)
CDPM
GAIN (dB)
IN THRU
-10 +10
No hay ninguna restricción en cuanto al modelo del “último” PM de la cadena,
es decir, el que se conecta directamente al mezclador. Todos los modelos de PM
soportan las 16 zonas, por lo que, en un ejemplo extremo, se podrían conectar en
serie varios PM16 con un PM4 como “último” micrófono de la cadena. Todos los
micrófonos del sistema tendrán pleno acceso a cualquiera de las zonas.
Consulte también la sección “Cables y Conexiones” en 27.
* La interfaz de avisos digital también permite mezclar en la misma red micrófonos PM con micrófonos de
avisos de la serie CDPM de Cloud. Para más información, consulte el manual de instalación del CDPM (que
se puede descargar desde la Web de Cloud).
Capacidad máxima del sistema
Hasta 32 micrófonos PM pueden interconectarse a través de la interfaz de avisos
digital. Se pueden mezclar libremente diferentes modelos de PM, incluyendo los PM-
SA, y se puede aplicar un desplazamiento de zona a cada micrófono, según proceda. La
longitud total del cableado CAT-5 deberá ser inferior a 1 kilómetro.
Consideraciones relativas a la fuente de alimentación
En sistema con varios PM, sólo el “último” micrófono de la cadena (el que está
directamente conectado al mezclador principal) podrá ser alimentado por el
mezclador principal, ya sea a través de la interfaz de avisos digital (si la hay) o la
interfaz analógica. También podrá ser alimentado por una fuente de alimentación
