PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 43
Ajuste de las terminaciones en el DCM-1 Cloud
En la documentación del DCM-1, la interfaz de avisos digital se denomina ‘bus CDPM’.
La terminación se ajusta con el jumper interno J2 del DCM-1 y está en posición ON
cuando J2 está colocado. Es la configuración predeterminada y es poco probable que

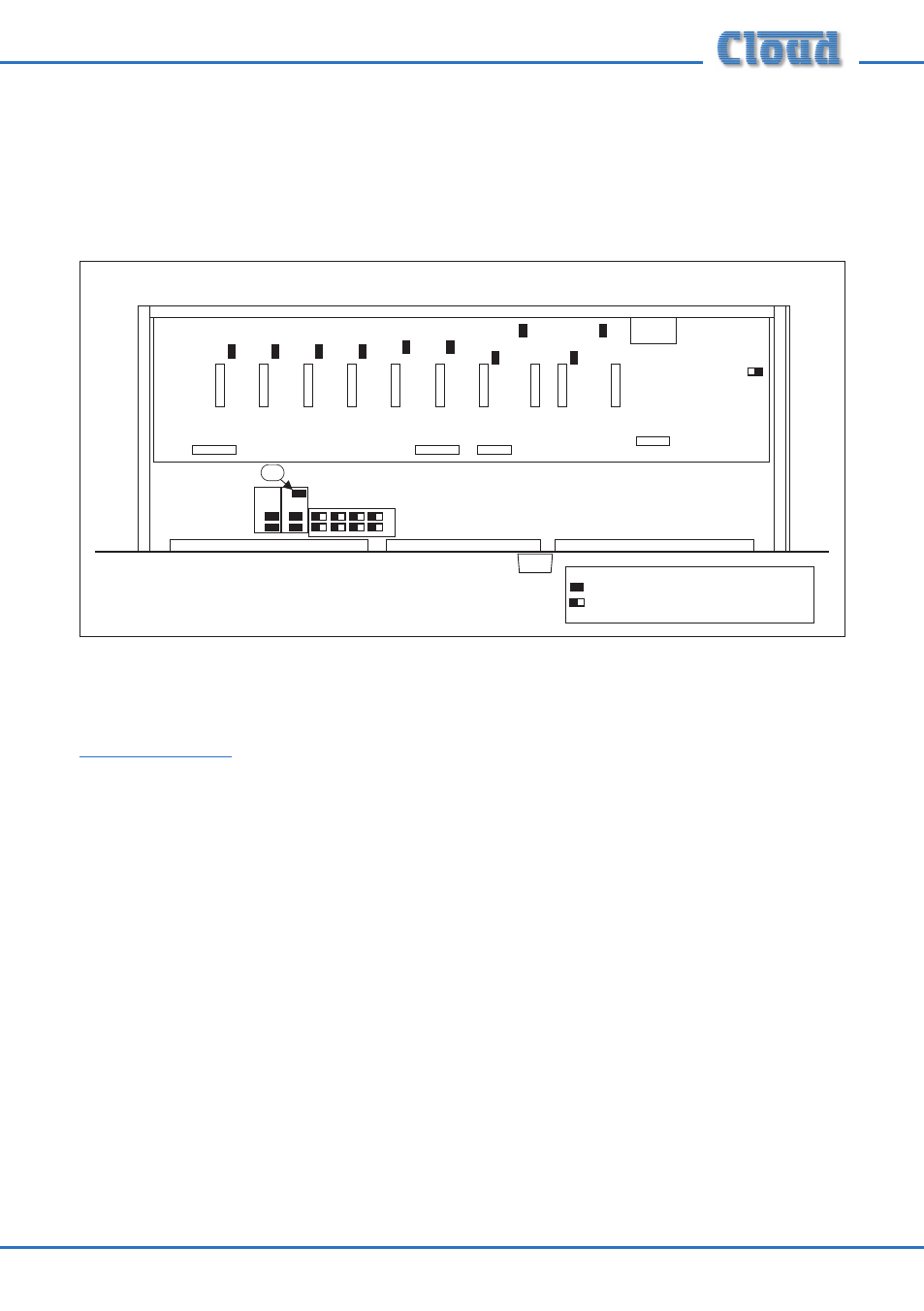

necesite cambiarla. El siguiente diagrama muestra la ubicación del jumper.
J2
(UPPER PCB)
(LOWER PCB)
KEY:
Jumper with two possible positions; black
square indicates factory default setting.
Jumper with one position (i.e., present or not)
DCM-1 Jumper Locations
Para obtener información más detallada sobre cómo ajustar correctamente las
terminaciones de la interfaz de avisos digital del mezclador principal en otros
modelos, consulte la documentación suministrada con el mezclador o visite
www.cloud.co.uk .
Configuración de entradas de micrófono de doble uso en el mezclador principal
NOTA: esta sección sólo es aplicable a sistemas que utilicen los mezcladores
integrados Cloud modelo 36/50 ó 46/50 o los mezcladores de zona modelo CX263 o
CX163.
En los mezcladores arriba mencionados, la entrada Mic 1 deberá configurarse para
la emisión de avisos con un PM Cloud activando la entrada de acceso a micrófono
situada en el panel trasero. Si esta entrada no está activada, la entrada Mic 1 sólo
actuará como una entrada de micrófono de uso general y estará permanentemente
activa.
