PM4/8/12/16 & PM4/8-SA Manual de uso e instalación v1.0 30
Ejemplo típico

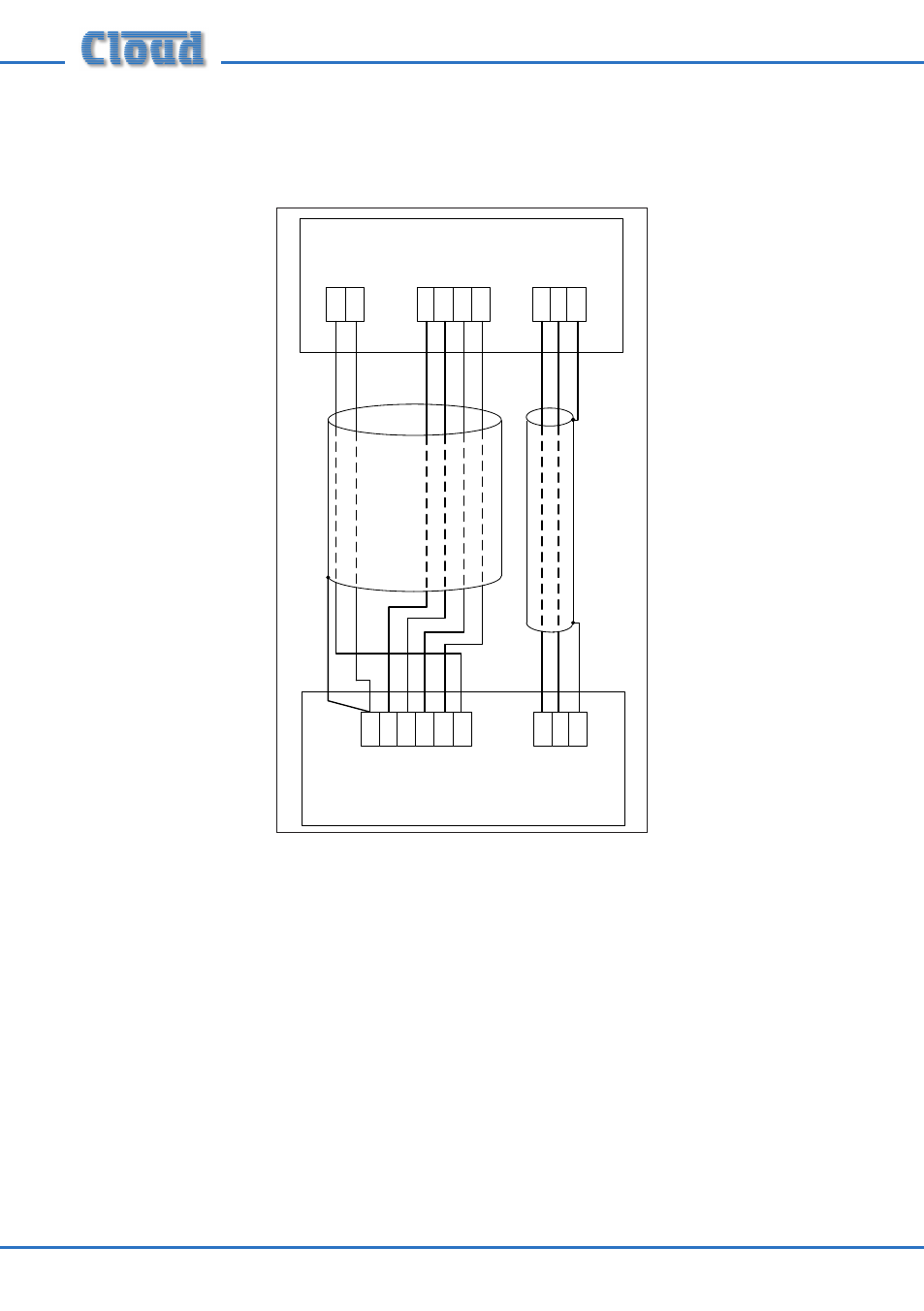

El siguiente diagrama muestra las conexiones entre un PM4 y un mezclador principal
46/50 de Cloud (provisto de un puerto de acceso convencional puesto a tierra).
TERM8 TERM2 TERM1
HOT COLD GND Z1 Z2 Z3 Z4 0 V + V
MIC 1 IN PAGING ACCESS
HOT COLD GND Z1 Z2 Z3 Z4 0 V + V
PM4 PAGING MICROPHONE
46/50 MIXER
En este ejemplo no se utilizan las zonas 5 a 16, por lo que no hay que conectar nada a
Z5-Z8 en TERM2 ni a Z9-Z16 en TERM4.
