L-1884SP-C 7.

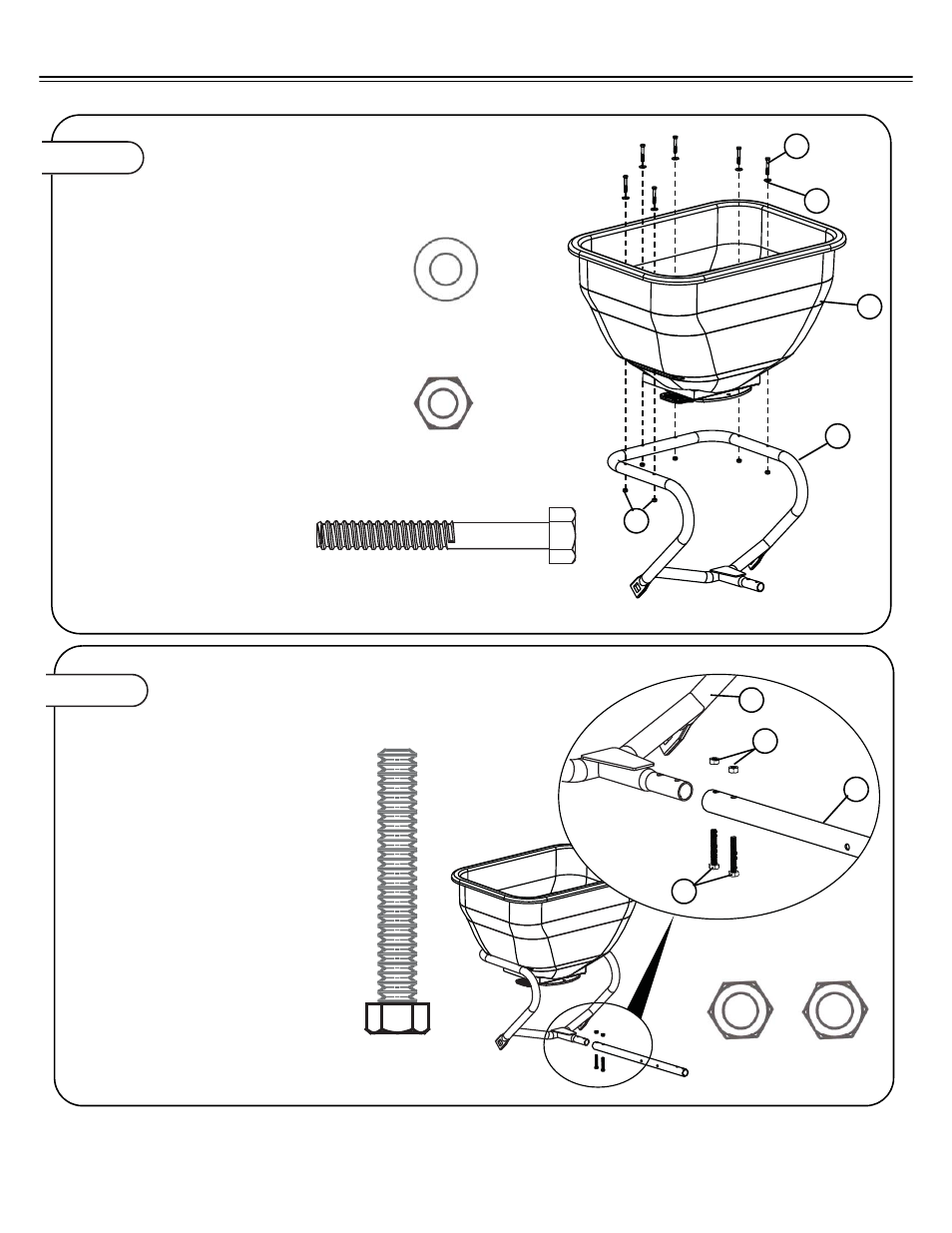

Figura 1.
Figura 2.
INSTALE EL SOPORTE PARA
TOLVA EN LA TOLVA
3
Arandela de presión de 1/4 ”
Cant. 6
4
Perno hexagonal de 1/4”x1-3/4”
Cant. 6
5
Tuerca de seguridad de 1/4”
Cant. 6
1
2
3
4
5
1a. Instale seis pernos hexagonales de
1/4 x 1-3/4 pulg. (4), y arandelas de
presión de 1/4 pulg. (3) a través de la
parte superior de la tolva (2) y a
través del armazón de soporte (1),
como se muestra.
1b. Asegure la parte inferior del perno
con una tuerca de seguridad de 1/4
pulg.(5). Para evitar los daños al
plástico, no apriete demasiado los
herrajes.
27
Perno hexagonal de 5/16”x2-1/4”
Qty. 2
26
Tuerca hexagonal de 5/16”
Qty. 2
27
2a. Conecte el tubo de remolque (28) al
soporte de la tolva (1)1b. Asegúrelo
utilizando dos pernos
hexagonales 5/16” x 2-3/4” (27) y dos
tuercas hexagonales de 5/16”-18 (26).
1
28
26
CONECTE EL TUBO DE
REMOLQUE
MONTAJE
