L-1884SP-C 13.

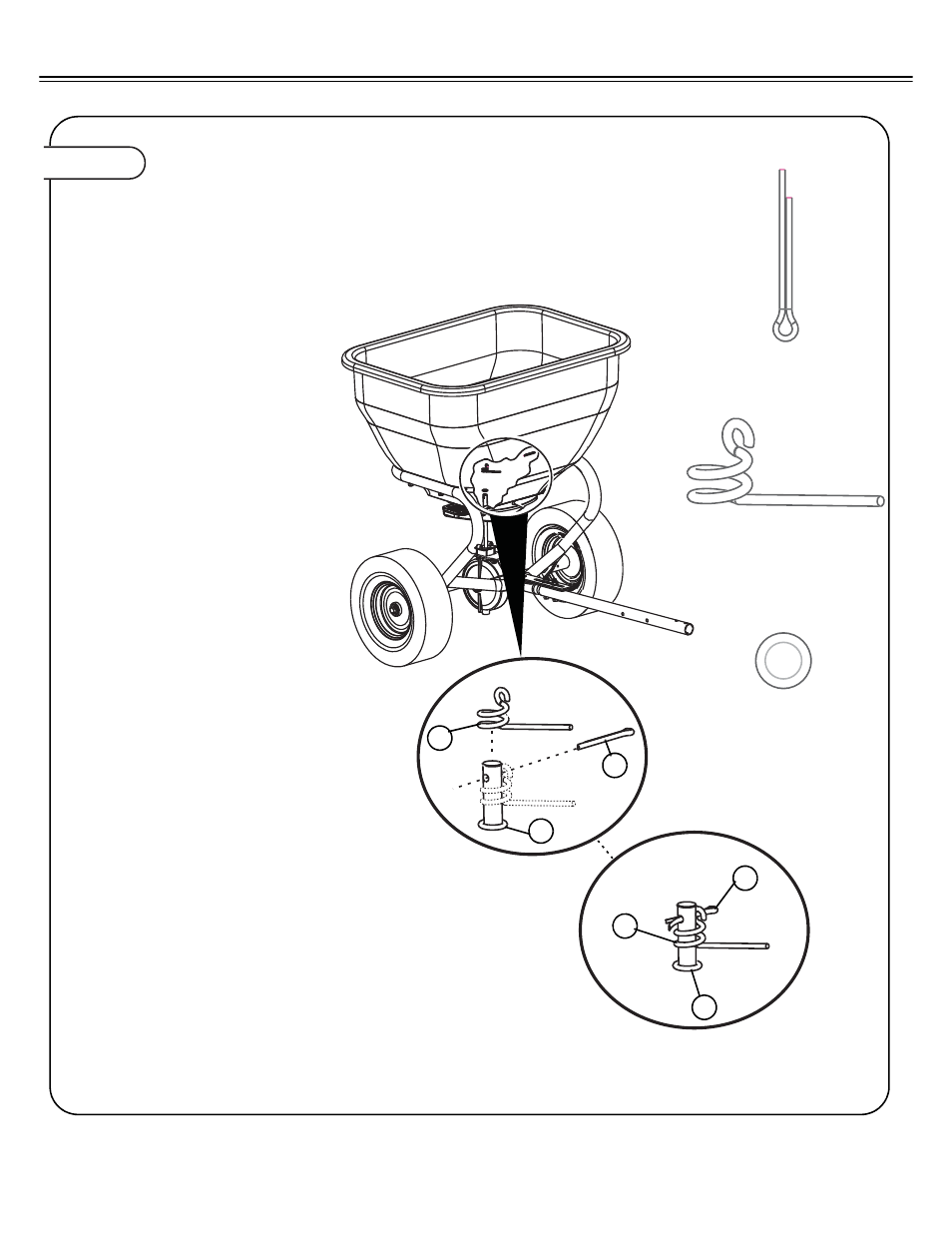

Figura 7. INSTALACIÓN DEL AGITADOR
7a. Coloque el anillo tipo O (20) encima del
eje de la transmisión. Deslícelo hacia
abajo hasta la parte inferior de la tolva
para crear un sello.
7b. Deslice el resorte del agitador (20) sobre
el eje de la transmisión.
7c. Inserte una chaveta (18) a través del
orificio en la parte superior del eje de la
transmisión. Doble las puntas para
mantener la chaveta en su sitio, como se
muestra.
18
18
Chaveta de 1/8”x1”
Cant. 1
19
Resorte agitador
Cant. 1
20
Anillo tipo O 3/8”
Cant. 1 19
20
18
19
20
MONTAJE
