Montaje – Brinly BS-26 BH Cu. Ft. Tow-Behind Manual del usuario
Página 10
L-1884SP-C
10.

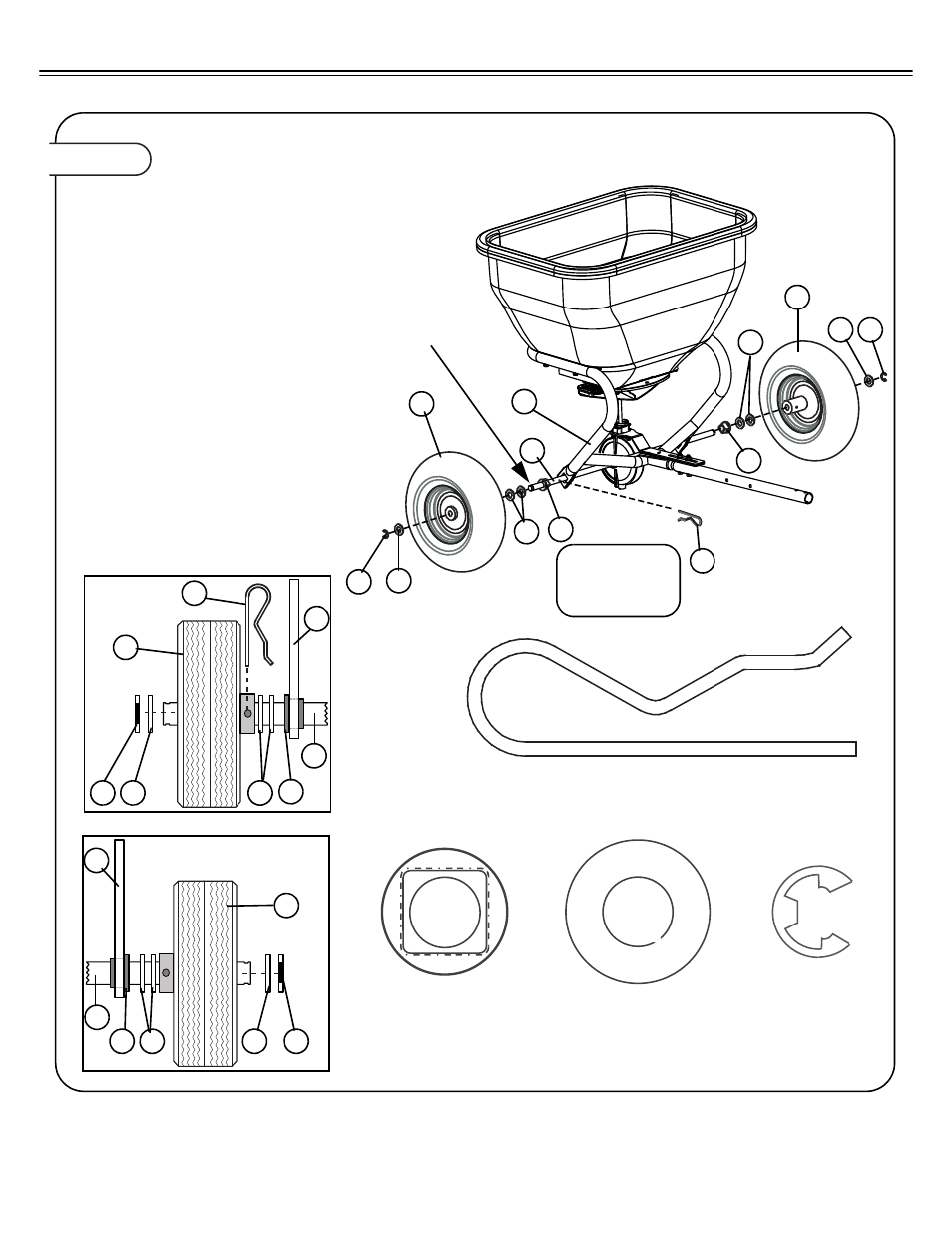

Figura 5-1.
INSTALACIÓN DE LAS RUEDAS (DE METAL)
Nota: La unidad se enviará con uno de dos
tipos de ruedas. Determine si las ruedas
tienen aros de metal o compuestos (de
plástico). Si el aro es de metal, continúe
con el paso 5a. Si el aro es de plástico,
continúe con el paso 5c.
5a. Conecte cada rueda (9) al eje (6)
utilizando los herrajes en el siguiente
orden:
• Un rodamiento del eje (7)
• Una o dos arandelas planas de 5/8 in
(8) - utilice una (1) o dos, según sea
necesario.
• Una rueda con aro de metal (9)
• Una arandela plana de 5/8 in (8)
• Un anillo de retención tipo E (10)
5b. Asegure el eje a la rueda derecha
insertando una chaveta de horquilla (22)
a través del cubo de la rueda y el eje.
Continúe con el paso 6a.
Nota: Es posible que sea necesario girar el eje
para alinear el orificio en el eje con el
orificio en el cubo de la rueda.
8
Arandela plana
de 5/8”Cant. 6
10
Anillo de retención
tipo E
Cant. 2
15
Rodamiento de eje
Cant. 2
22
22
Chaveta de
horquilla Cant. 1
10
8
8
7
1
22
7
8
8
10
1
9
9
10
9
9
1
6
6
8
7
8
8
10
8
6
RUEDA
DERECHA
RUEDA
IZQUIERDA
RUEDA
DERECHA
RUEDA
IZQUIERDA
Aplique grasa
al eje y a los
rodamientos de
la rueda.
Agregue o retire
una arandela plana
(8) para reducir el
movimiento de lado
a lado del eje.
7
MONTAJE
