L-1884SP-C
16.

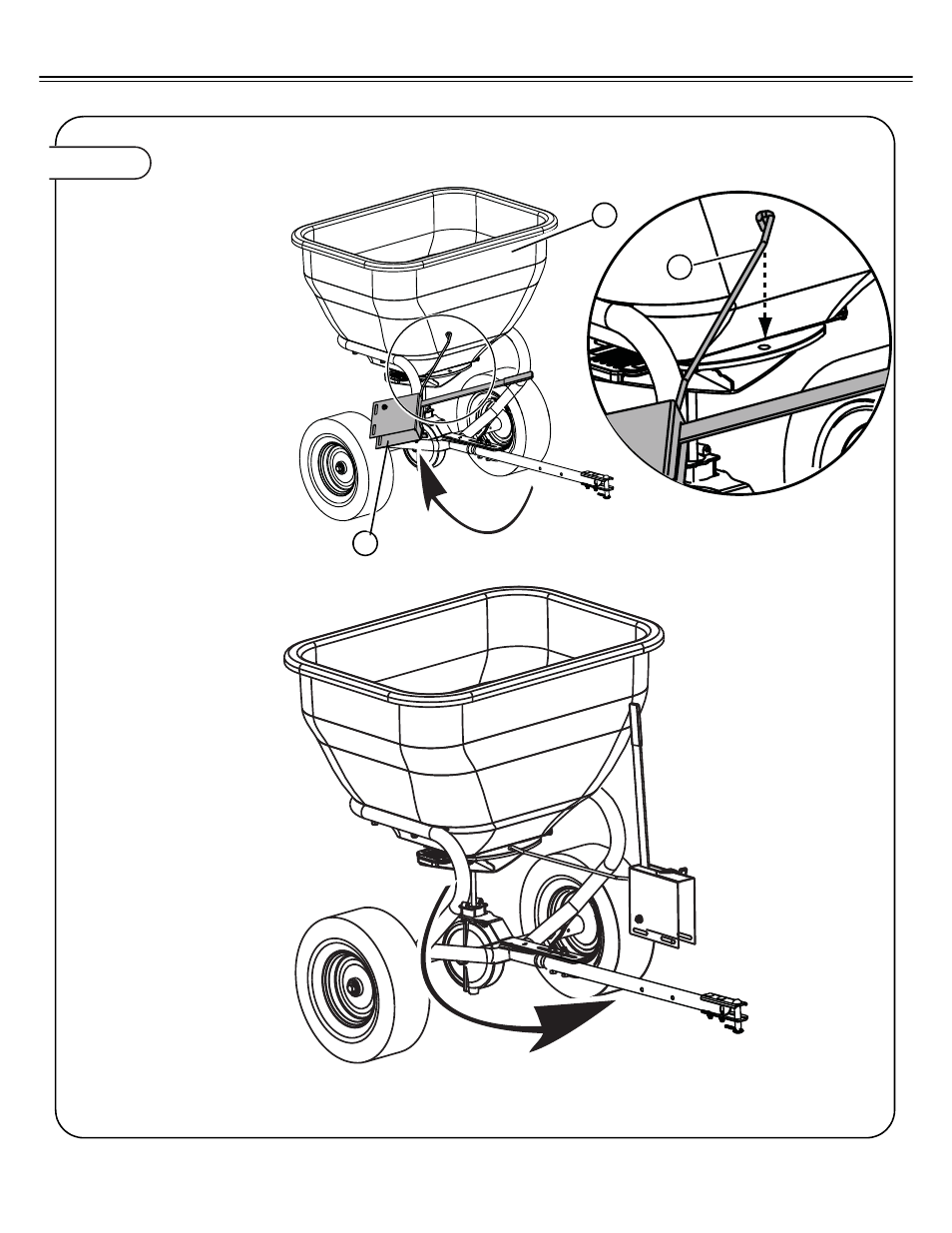

Figura 10a. CONECTE LA PLACA DE CALIBRACIÓN AL ESPARCIDOR
10a. Gire la placa de calibración
ensamblada (11)
aproximadamente 90° hacia
la derecha, y luego inserte la
punta moldeada de la barra
conectora (12) en el orificio
provisto en la placa de
control de la tolva (10),
según se muestra aquí.
10b. Gire la placa de calibración
en sentido contrario a las
manecillas del reloj hasta
que la palanca esté
orientada hacia arriba y la
parte inferior de la placa de
calibración esté posicionada
arriba del tubo del
remolcador (28).
11
12
10
MONTAJE
