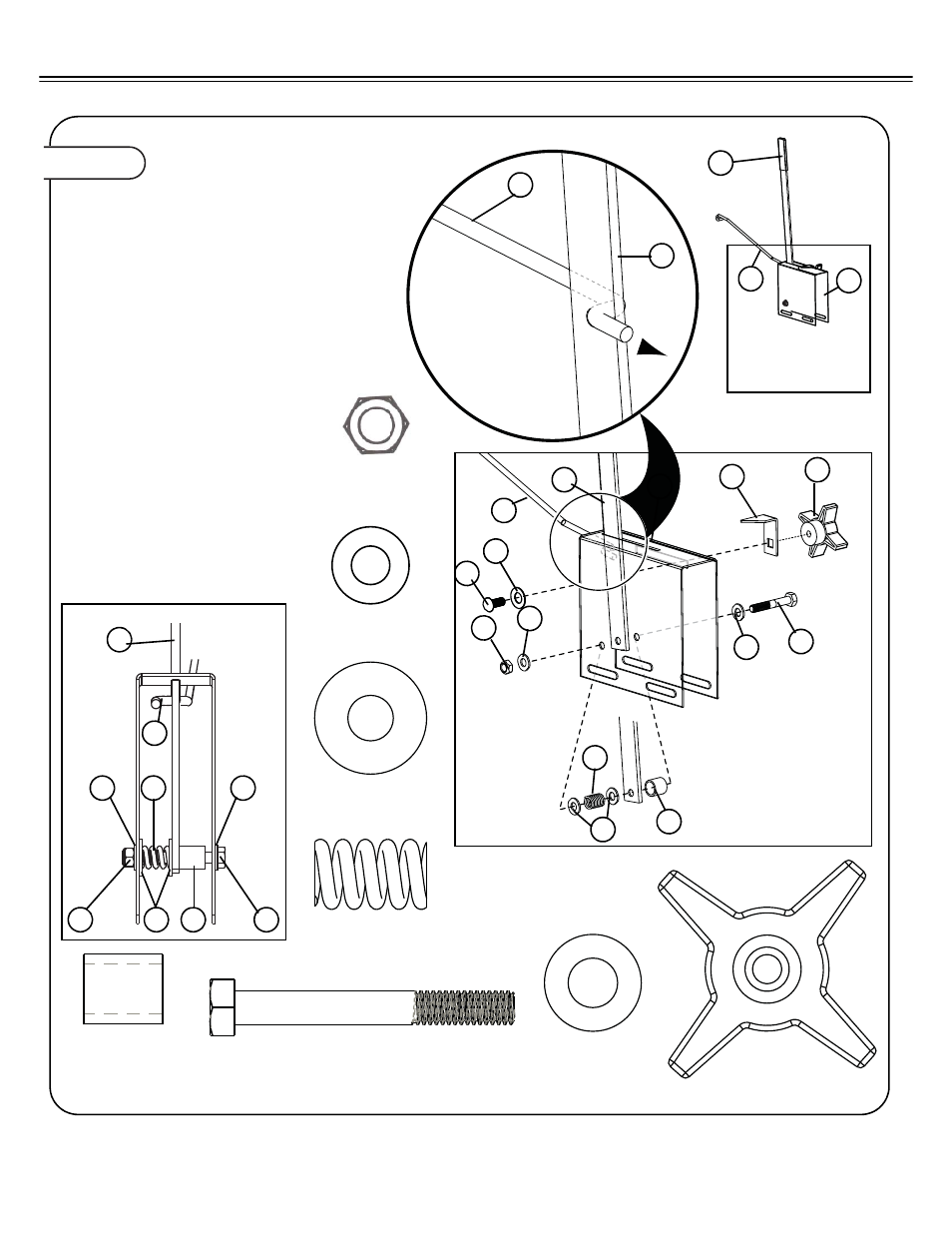

MONTAJE DE LA PLACA
DE CALIBRACIÓN
9a. Inserte el bloqueador de la palanca (31) a través de
la ranura abierta en la parte superior de la placa de
calibración (11).
9b. Inserte la punta de la barra conectora (12) que tiene
forma de ‘S’ a través del orificio superior de la
palanca de control de flujo (31).
9c. Coloque la agarradera de control de flujo (31) en la
placa de calibración (11) como se muestra aquí,
utilizando los herrajes provistos:
• Un perno hexagonal de 5/16” x 2-3/4” (36)
• Dos arandelas planas de 5/16” (32)
• Un divisor de pestillo (35)
• Dos arandelas especiales (33)
• Un resorte (34)
• Una tuerca hexagonal de 5/16” (15)
Nota: Consulte el gráfico abajo para ver las
posiciones de los herrajes.
9d. Conecte el bloqueador del seguro (30)
con la perilla (29) según se muestra aquí,
utilizando los herrajes provistos:
• Un perno de cabeza de hongo de
5/16” x 3/4” (41)
• Una arandela curva (39).
9e. Deslice la agarradera plana (37) encima
de la punta de la palanca de control de
flujo (31).
34
Resorte
Cant. 1
11
30
29
31
12
15
32
39
33
34
35
32
36
41
37
12
31
11 12
34
15
32 32
35 33 35
31
12
36
5/16”x2-1/4”
perno hexagonal
Cant. 1
34
Arandela especial
Cant. 2
32
Arandela plana de 5/16”
Cant. 2
39
Arandela
curva
Cant. 1
35
Divisor de
pestillo
Cant. 1
29
Perilla
Cant. 1
15
Tuerca hexago-
nal de 5/16"
Cant. 1
MONTAJE
