L-1884SP-C 17.

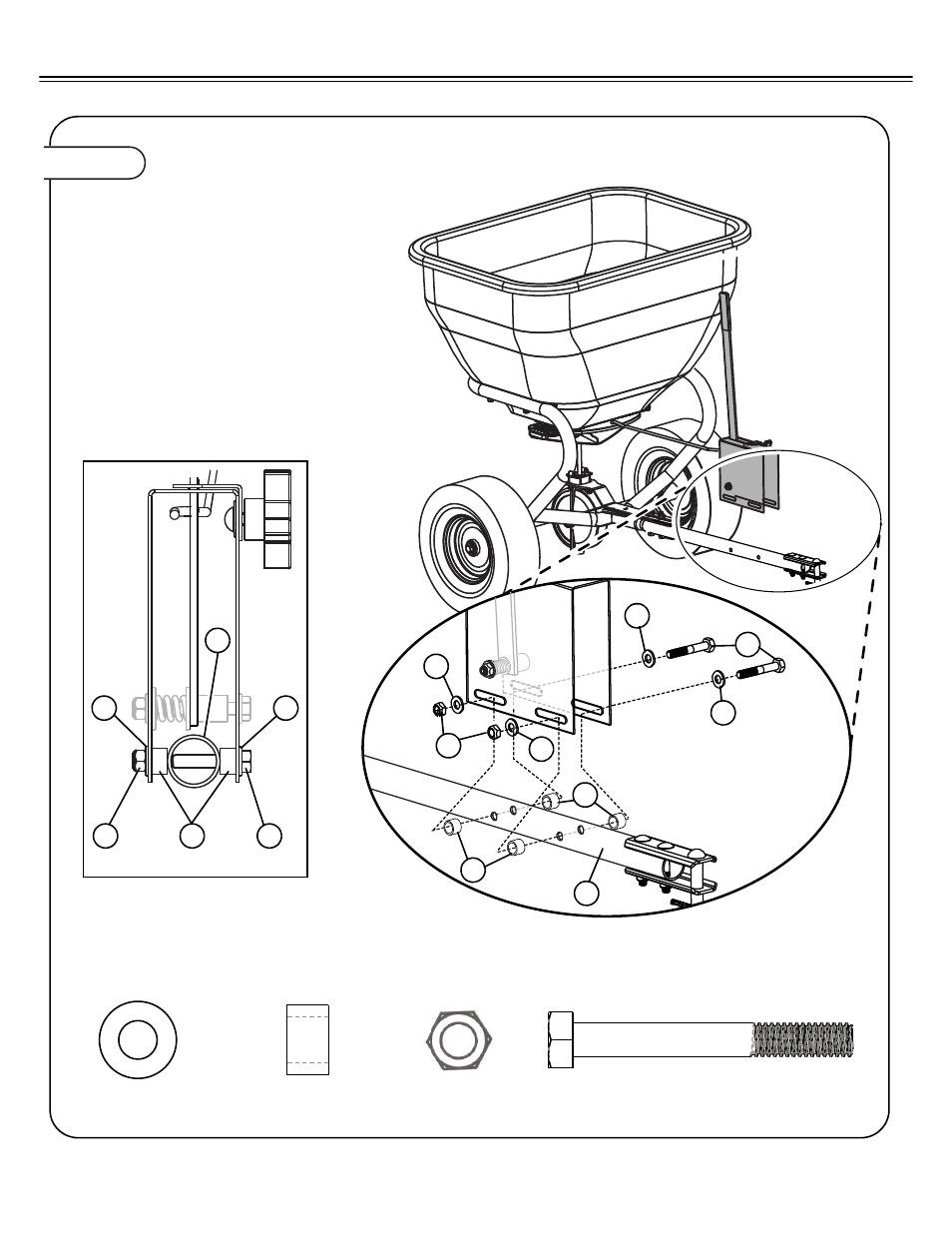

Figura 10b. CONECTE LA PLACA DE CALIBRACIÓN AL ESPARCIDOR
10c. Conecte la placa de calibración al tubo de
remolque (28) según se muestra aquí,
utilizando los herrajes provistos: No apriete
las tuercas hexagonales hasta que haya
calibrado la placa de calibración.
• Dos pernos hexagonales de
5/16” x 2-3/4” (36)
• Cuatro arandelas planas de 5/16” (32).
• Cuatro rodamientos del pivote (38).
• Dos tuercas hexagonales de 5/16” (15).
Nota: Consulte el gráfico abajo para ver las
posiciones de los herrajes.
38
Rodamiento del pivote
Cant. 4
36
5/16”x2-1/4” perno hexagonal
Cant. 2
32
Arandela plana de 5/16”
Cant. 4
32
38
15
Tuerca hexagonal de
5/16"
Cant. 2
32
32
36
38
15 32
28
15
32
38 36
32
28
MONTAJE
