L-1884SP-C
14.

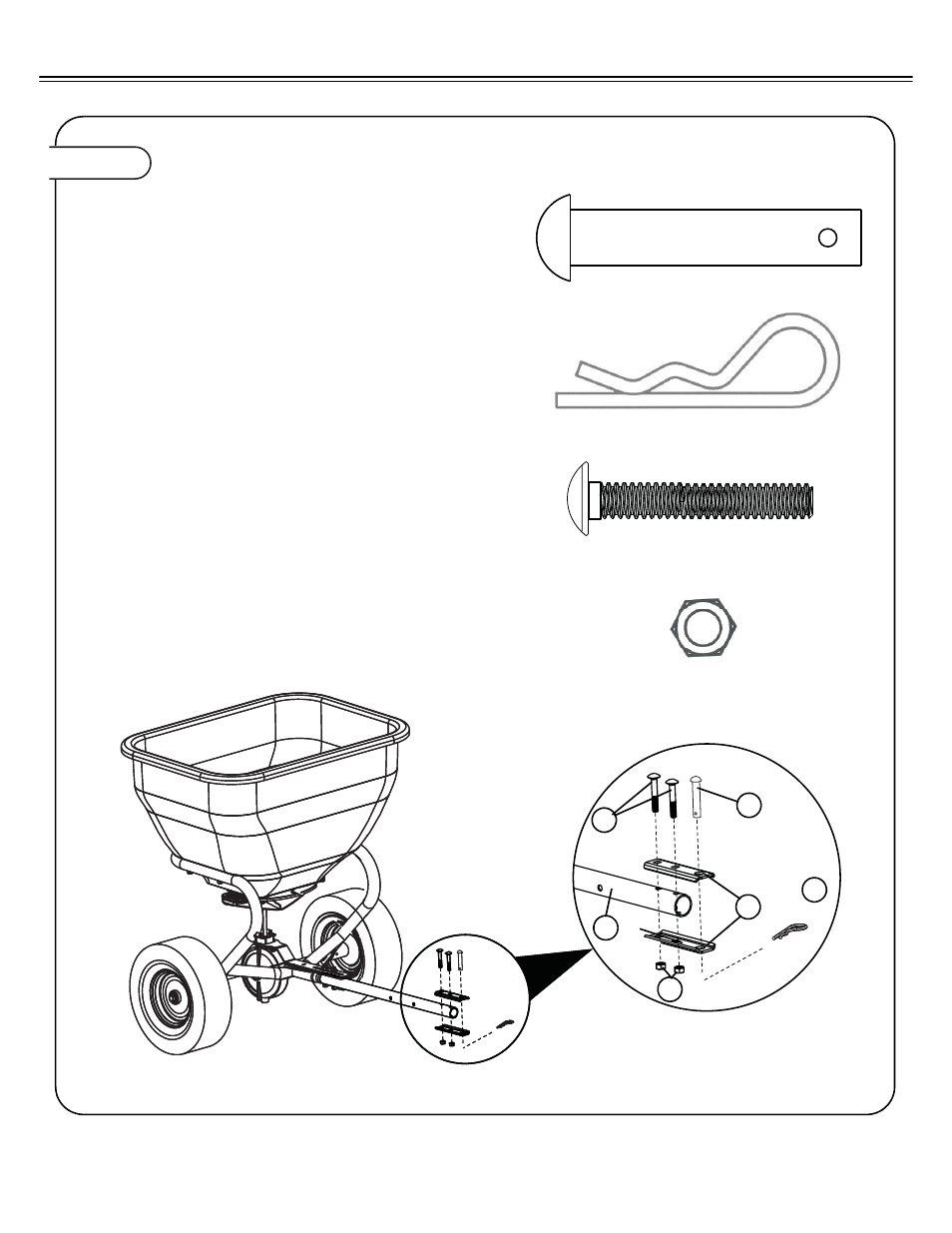

Figura 8. INSTALACIÓN DE LA ABRAZADERA
8a. Conecte la mitad superior e inferior de la
abrazadera (17) al tubo de remolque (28).
Asegúrelas con dos pernos de cabeza de
hongo de 5/16”x2” (14) y dos tuercas
hexagonales de nailon de 5/16” (15),
según se muestra aquí.
8b. Inserte el pasador de enganche de 1/2” x
2-1/2” en la abrazadera y asegúrelo
utilizando una chaveta de horquilla (16),
según se muestra.
13
13
Pasador de enganche de 1/2” x2-1/2”
Cant. 1
28
17
15
16
Chaveta de horquilla de 1/8”
Cant. 1
14
Cabeza de hongo de 5/16”x2”
Cant. 2
15
Tuerca hexagonal de nailon de 5/16”
Cant. 2
14
16
MONTAJE
