Montaje – Brinly BS-26 BH Cu. Ft. Tow-Behind Manual del usuario
Página 11
L-1884SP-C
11.

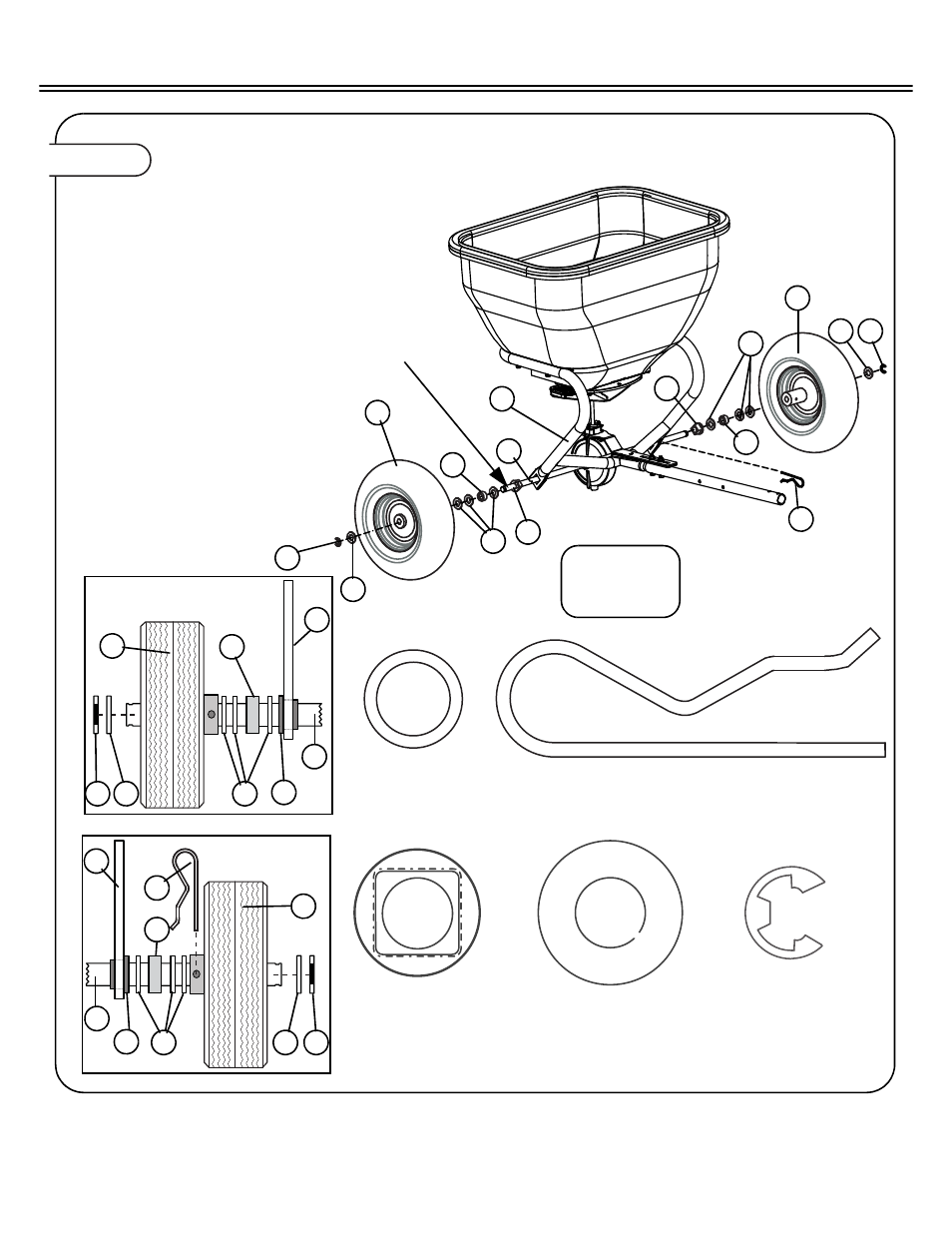

Figura 5-2.
INSTALACIÓN DE LAS RUEDAS COMPUESTAS (DE PLÁSTICO)
5c. Conecte cada rueda (9) al eje (6) en el
siguiente orden:
• Un cojinete del eje (7)
• Una arandela plana de 15.9 mm (5/8
in) (8)
• Un espaciador (42)
• Una o dos arandelas planas de 15.9
mm (5/8 in) (8): use una o dos según
sea necesario.
• Una rueda compuesta (9)
• Una arandela plana de 15.9 mm (5/8
in) (8)
• Un anillo de retención tipo E (10)
5d. Asegure el eje a la rueda izquierda
insertando una chaveta de horquilla (22)
a través del cubo de la rueda y el eje.
Nota: Es posible que sea necesario girar el eje
para alinear el orificio en el eje con el
orificio en la carcasa de la rueda.
8
Arandela plana
de 5/8”Cant. 6
10
Anillo de retención
tipo E
Cant. 2
42
Espaciador
Cant. 2
22
22
Chaveta de
horquilla Cant. 1
10
8
8
7
1
42
7
8
8
10
1
9
9
10
9
9
1
6
6
8
7
8
8
10
8
6
RUEDA DERECHA
RUEDA IZQUI-
ERDA
RUEDA
DERECHA
RUEDA
IZQUIERDA
Aplique grasa
al eje y a los
rodamientos de
la rueda.
Agregue o retire
una arandela plana
(8) para reducir el
movimiento de lado
a lado del eje.
42
42
7
22
42
15
Rodamiento de eje
de 5/8”Cant. 6
