2.- DESCRIPCIÓN DEL PRODUCTO
El presente manual pretende ser una ayuda en la instalación, puesta en marcha y manteni-
miento de las baterías de condensadores de baja tensión (BT) con maniobra estática de la
serie OPTIM HYB. Lea detenidamente el manual para obtener las mejores prestaciones de
dichos equipos.
2.1.- COMPONENTES DE LAS BATERÍAS
Desde el punto de vista eléctrico el equipo consta de los siguientes bloques:
2.1.1. REGULADOR HÍBRIDO
Las baterías híbridas están equipadas con reguladores de tipo híbrido, Computer HYB
( Figura 3 ).

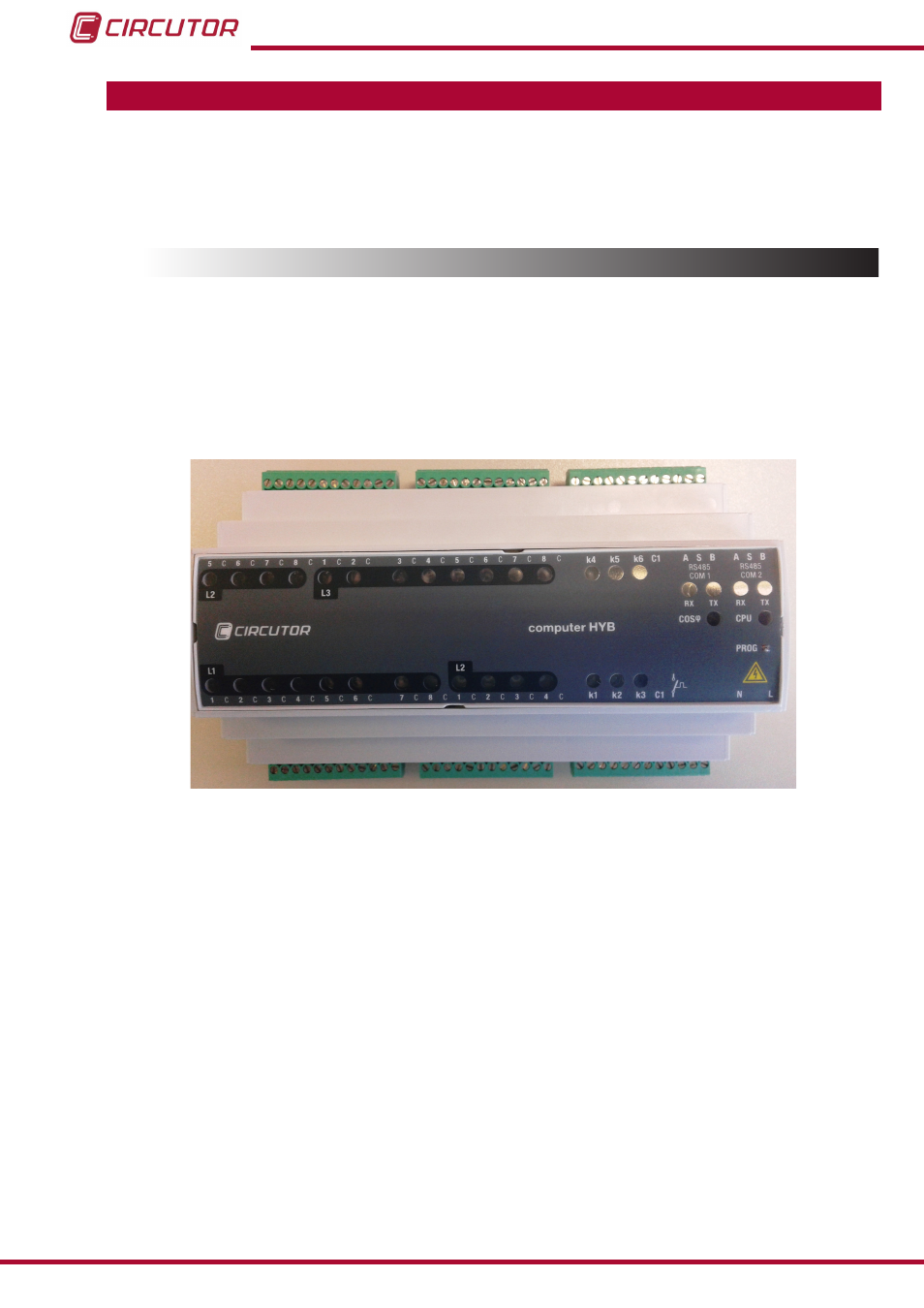

Figura 3: Regulador Híbrido Computer HYB.
Este regulador dispone de dos tipos de salidas (ver identificación de salidas y entradas en la
Figura 4 . :
 6 salidas de relé, de tensión de trabajo de 250 V ~. y corriente de trabajo de 4A (AC1)
para la tensión auxiliar de maniobra de los contactores electromecánicos que maniobran los
condensadores trifásicos (pasos trifásicos de la batería OPTIM HYB).
 24 salidas estáticas, para proporcionar una señal de activación de 12 Vc.c. a las entradas
+ y - de las placas de control de conexión a diferencia de tensión cero tipo CPC2, que contro-
lan los módulos de semiconductor (tiristor-diodo) maniobran los condensadores monofásicos
(pasos monofásicos de la batería OPTIM HYB).
También cabe destacar las siguientes características del Computer HYB:
 La información necesaria para realizar los cálculos de demanda de compensación por fase
se proporciona a partir de un analizador de redes modelo CVM-MINI-RS485 vía comunicación
RS-485 con protocolo Modbus/RTU.
