CIRCUTOR OPTIM HYB Series - Manual (Página 25)

L1
L2
L3
N
RED CARGA 3x400 V / 1x230 V - 50 Hz
L1
L2
L3
S1
N
TB1
BATERÍA DE
CONDENSADORES
1S1 1S2
S1 S2
S1 S2
S1 S2
T.I.1
T.I.2
T.I.3
2S1 2S2 3S1 3S2

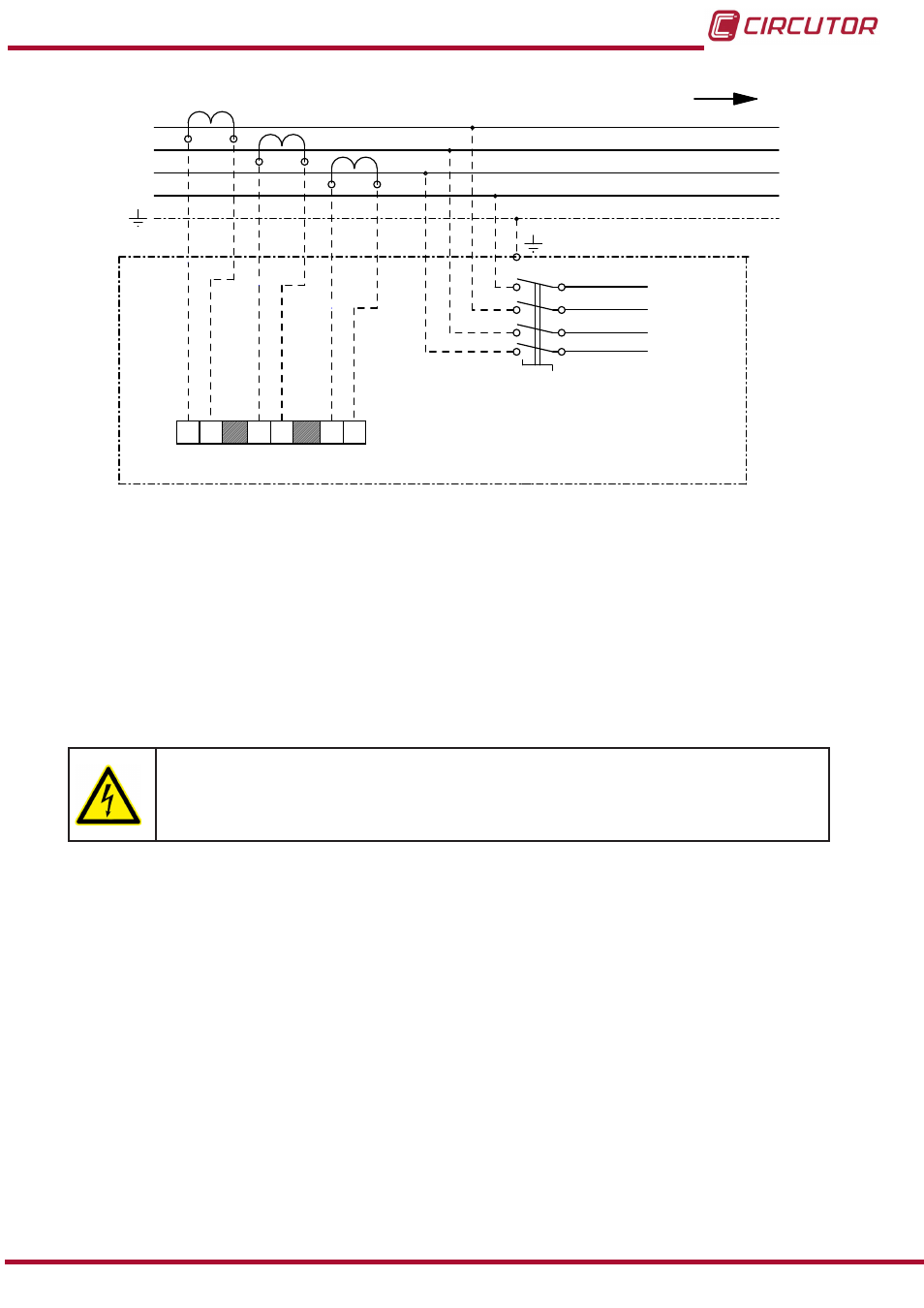

Figura 17: Conexión de los 3 transformadores de corriente ( TC) a la batería OPTIM HYB.
8.- Una vez que la batería OPTYM HYB y los transformadores de corriente están correctamen-
te conectados, proceder a desconectar el cuadro, abriendo el interruptor tetrapolar general del
interior de la batería (posición OFF), y comprobar que dejan de iluminarse los LEDs del regu-
lador Computer HYB, indicando la ausencia de tensión.
Proceder a cerrar (poner en posición I, con la palanca en posición subida) todos los magne-
totérmicos de protección del circuito de potencia, tanto los magnetotérmicos tripolares de
los escalones trifásicos y magnetotérmicos unipolares de los escalones monofásicos.
Cualquier maniobra con los magnetotérmicos de protección del circuito de
potencia o de alimentación auxiliar de las baterías OPTYM HYB debe efec-
tuarse siempre en ausencia de tensión, es decir, con el interruptor tetrapolar
general del interior de la batería abierto (posición OFF).
9.- Conectar de nuevo la alimentación de la batería OPTIM HYB, cerrando el interruptor tetra-
polar general del interior de la batería por medio de su maneta (posición ON).
Comprobar de nuevo que inmediatamente se iluminan el LED CPU, y los LEDs RS485 COM
2 RX y TX, y que éstos se encienden alternativamente con una cadencia aproximada de 1s.
Cerrar la puerta de la batería, y esperar a que se inicien las maniobras de conexión de los
escalones, de acuerdo a las necesidades de compensación de la red en cada caso particular.
La batería OPTIM HYB ya queda en marcha, sin necesidad de ningún ajuste adicional.
25 Manual de Instrucciones
Serie OPTIM HYB
