3.9.- CONEXIÓN DEL TRANSFORMADOR DE CORRIENTE (TC)
Para los equipos estándar que incorporan un analizador de redes CVM-
MINI-RS485 : Es necesario colocar 3 transformadores de corriente (TC) ex-
teriores a la batería de condensadores, uno en cada una de las fases, mi-
diendo la corriente total de la carga más la propia de la batería (
).
El transformador estándar debe tener salida nominal de 5 A en el secundario.
Es obligatorio, para una correcta medida de potencias y ángulos, el conectar el
TC a cada fase con el sentido de la corriente de P1 a P2 (
) y conectar
el secundario (bornes S1, S2) a los bornes del mismo nombre de la batería (ver
y
).
Evitar paso de corriente por el primario del TC antes de conectar el secundario a
los bornes S1 S2 de la batería.
Si debe instalarse el TC con la instalación en carga, cortocircuitar S1 y S2 mien-
tras no se conecten a la batería.
El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interrup-
tor general de la instalación. Así pues el TC debe poder medir la máxima intensidad previsible
de ser consumida por la totalidad de las cargas a compensar.
L1
L2
L3
N
RED
CARGA
3x400 V / 1x230 V - 50 Hz
L1
L2
L3
S1
N
TB1
BATERÍA DE
CONDENSADORES
1S1 1S2
S1
S2
S1
S2
S1
S2
T.I.1
T.I.2
T.I.3
2S1 2S2
3S1 3S2

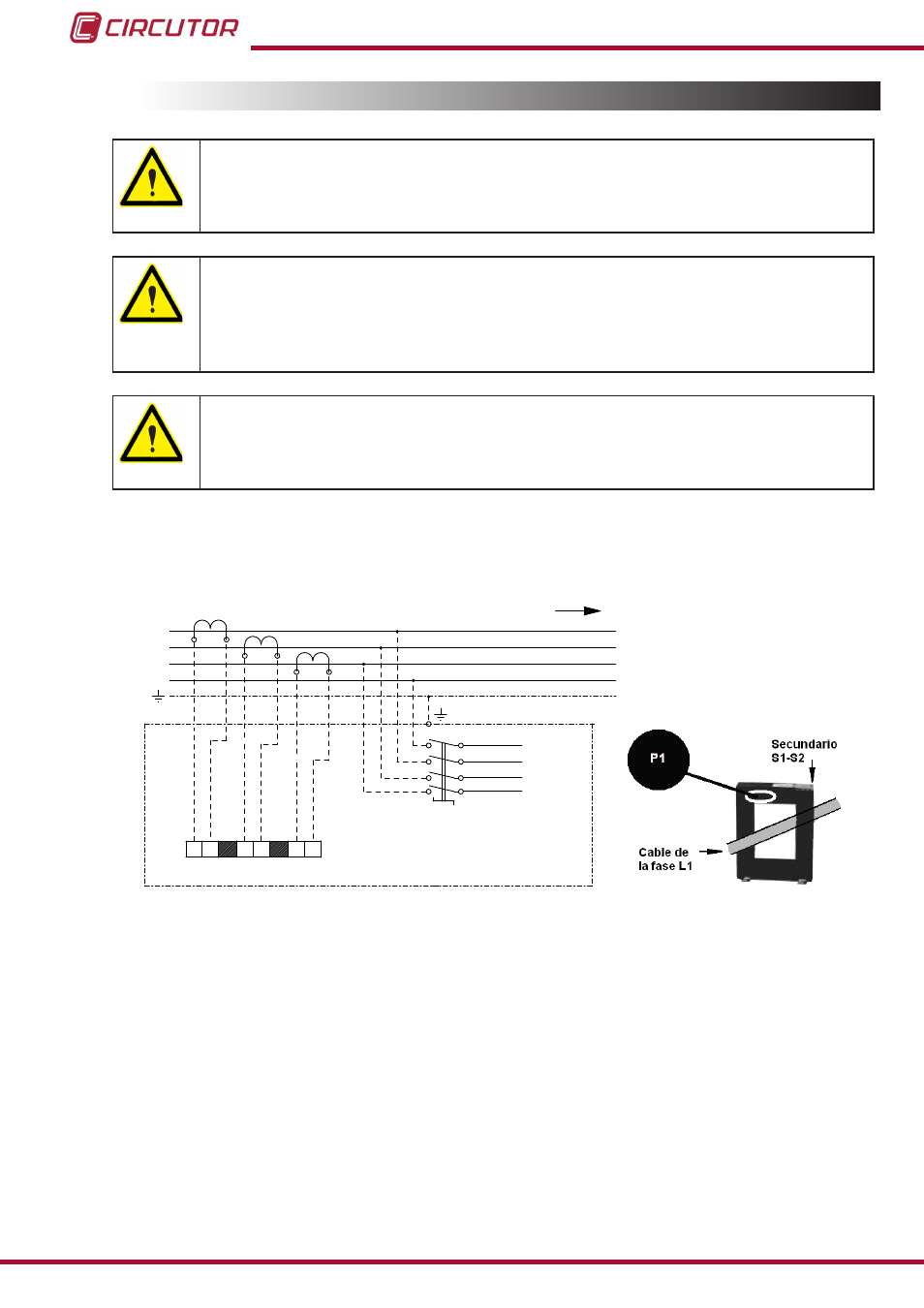

Figura 11: Instalación de los transformador de corriente (TC) externo.
El punto de conexión del TC para una batería que compensa el conjunto de una instalación es
a continuación del interruptor general de la instalación.
Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de secunda-
rio (bornes S1, S2) es recomendable que sea, al menos, de
2,5 mm
