5.2.2. APRIETE DE LAS CONEXIONES ELÉCTRICAS

Las conexiones deben estar apretadas.

Los pares de apriete para los magnetotérmicos son los indicados en la

Tabla 4 y Tabla 5.

Tabla 4:Pares de apriete de cables de potencia a los interruptores magnetotérmicos tripolares y unipolares.

Magnetotérmico

Apriete (Nm)

In ≤ 3 x 63 A

2

In ≤ 2 x 63 A

2

Tabla 5:Pares de apriete de cables a los bornes de conectores

Modelo

Auxiliares (Nm)

Potencia (Nm)

MC-12

1.3

1.6

MC-18

1.3

2.2

MC-32

1.3

2.9

MC-40

1.3

4

MC-50

1.3

4.5

MC-65

1.3

4.5

MC-75

1.3

4.5

MC-85

1.3

5.1

5.2.3. PUNTOS CLAVE PARA LA INSPECCIÓN DE LOS CONTACTORES

Comprobar que las partes de plástico no están ennegrecidas y no presentan síntomas de

quemadura ni están endurecidas.

Comprobar que el cabezal esté bien insertado.

Comprobar el apriete de cables y terminales según la

Tabla 5

.

Los terminales deben estar limpios.

En caso de que la batería incluya resistencias de descarga RD, comprobar que están en

buen estado (no están abiertas ni presentan síntomas de quemadura). (

Figura 18

)

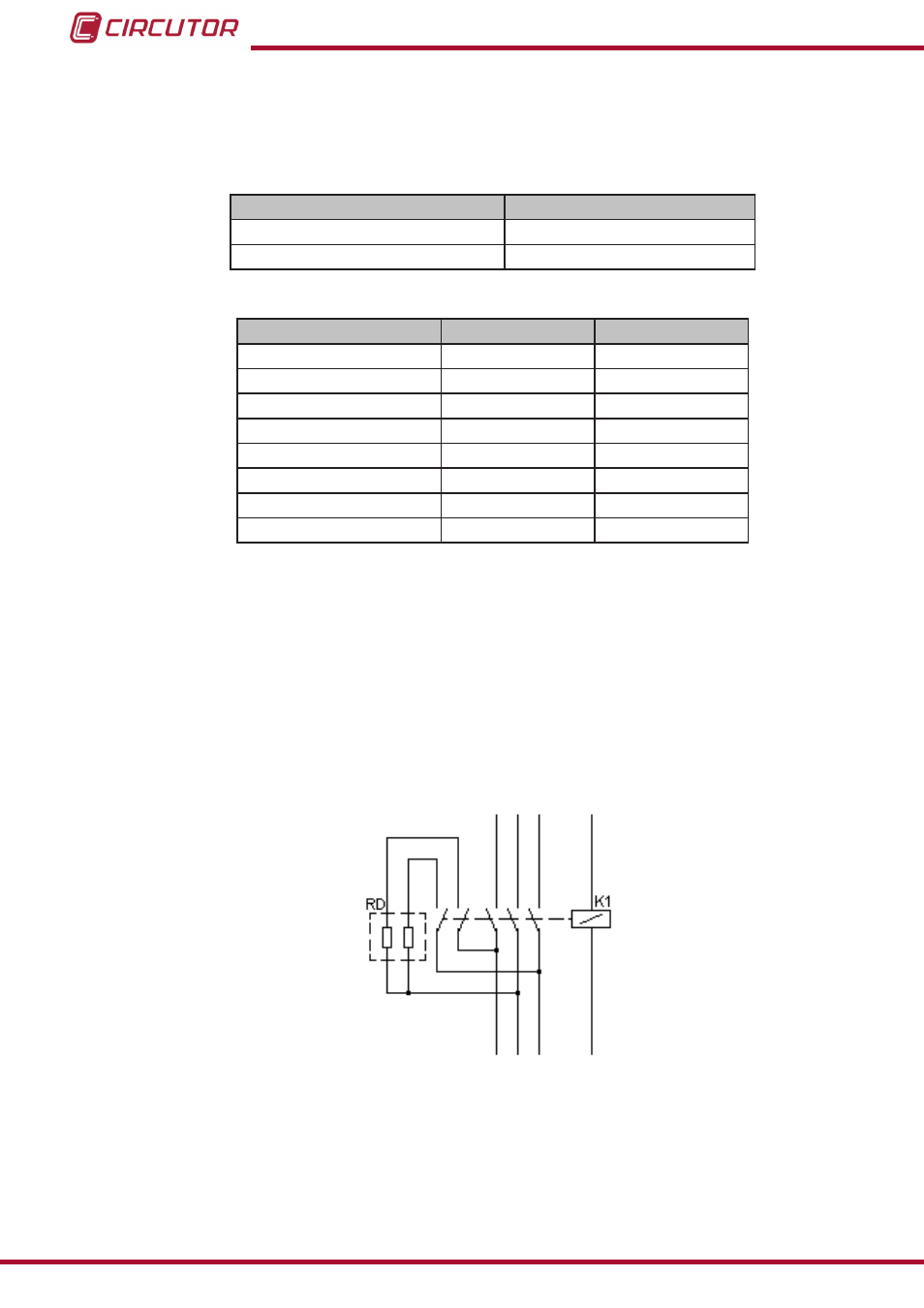

Figura 18: Conexión de las resistencias de descarga.

Limpieza de los contactores: En ambientes sucios (polvo, serrín, virutas metálicas...) aspi-

rar el contactor periódicamente.

No hay un tiempo estimado para la limpieza, todo dependerá del grado de polución que se

genere en el interior de la batería.

28

Serie OPTIM HYB

Manual de Instrucciones
