2.1.2. PLACA CPC2: CONTROL DE CONEXIÓN A PASO POR CERO DE DOS ESCALO-
NES MONOFÁSICOS
Las baterías estáticas van equipadas con placas CPC2 en los escalones monofásicos.
La función de las placas CPC2 es controlar la conexión al paso por cero de los módulos
tiristor-diodo que maniobran los escalones monofásicos, evitando transitorios de corriente de
conexión.
El esquema tipo de conexión de un paso puede verse en la Figura 6 y con más detalle en el
apartado “7.- ESQUEMA TIPO OPTIM HYB”.
Las placas CPC se activan por medio de una señal de 12 Vdc. proporcionada por las salidas
del regulador Computer HYB. Las CPC2 estándar están diseñadas para su uso siempre entre
fase y neutro, en redes con tensión fase-neutro de U
max
= 254 V.
Th-D 1
PPPC1
1 3
2
Q
1
U1
U2
1
3 2
4
5
Radiador
PLACA
1G1
+ -
CPC2
CONTROL
1K1
12VDC
Alimentación Potencia
Conexión a Condensador Monofásico
Mando

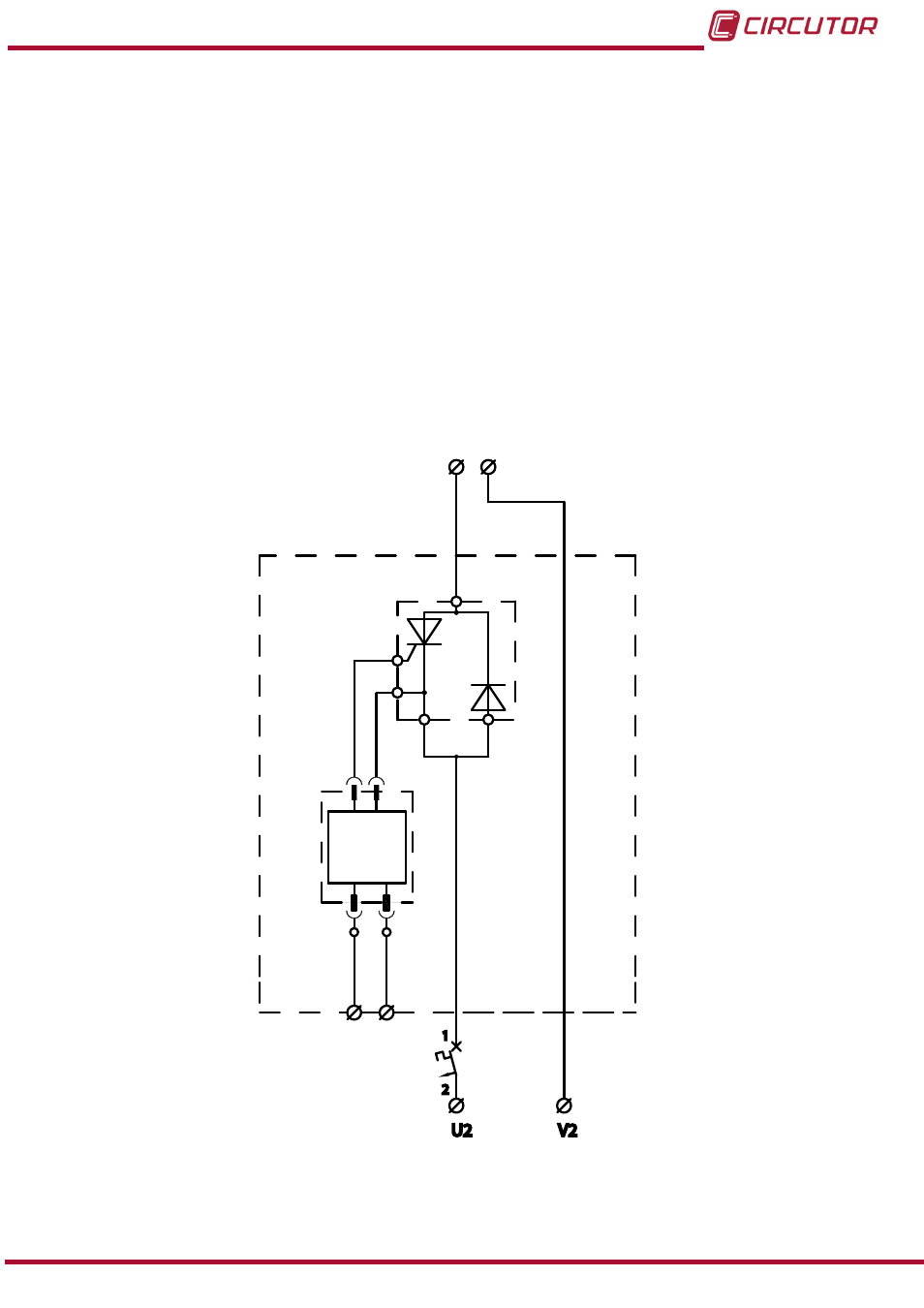

Figura 6: Esquema básico de conexión de la CPC2 al bloque de potencia.
