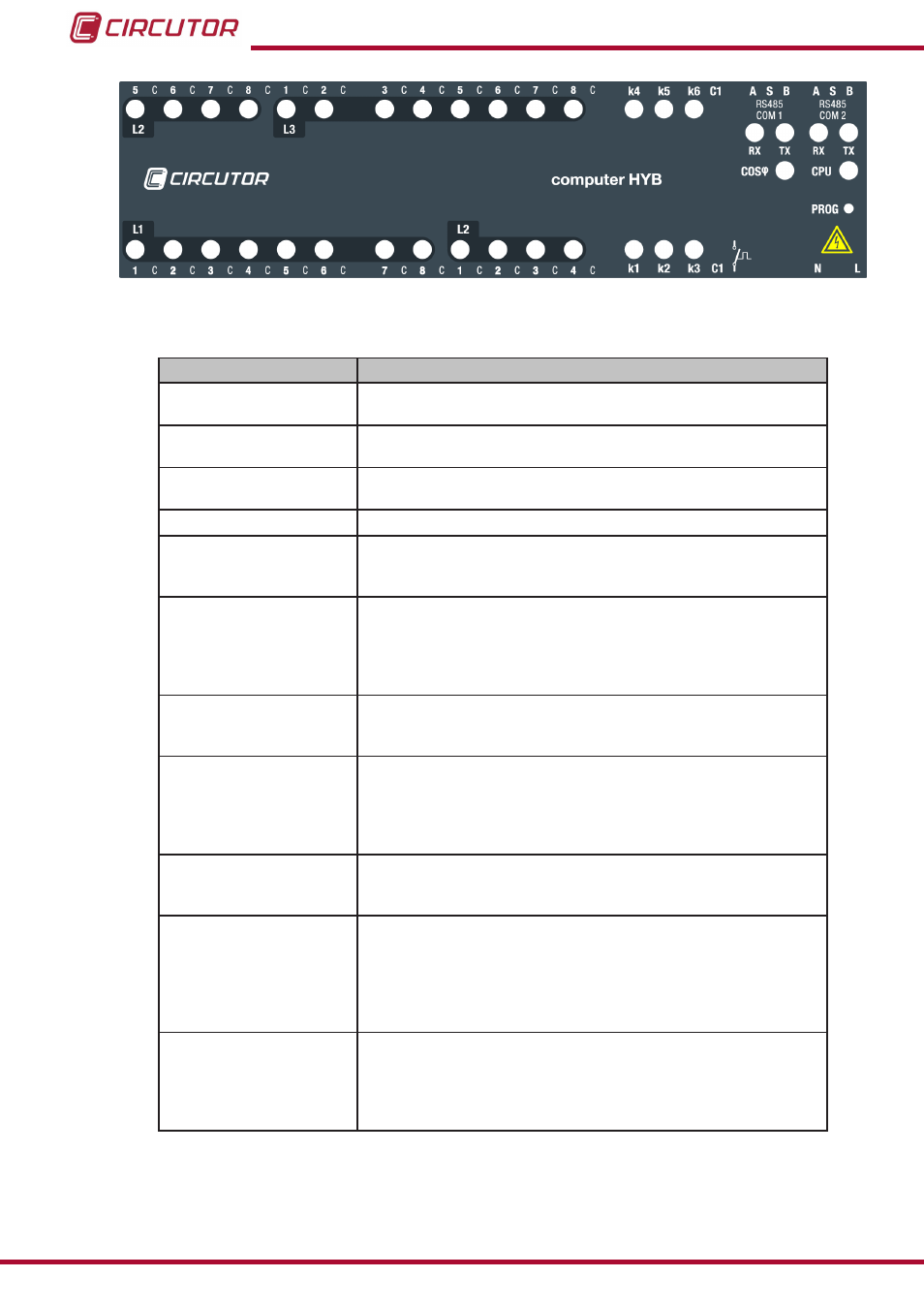

Figura 5:

LEDs

Regulador Híbrido Computer HYB.

Tabla 3:LEDs

Regulador Híbrido Computer HYB.

LED

Descripción

L1/1 ...L1/8

Indica la activación del paso monofásico entre la fase L1 y Neutro

controlado por dicha salida.

L2/1 ...L2/8

Indica la activación del paso monofásico entre la fase L2 y Neutro

controlado por dicha salida.

L3/1 ...L3/8

Indica la activación del paso monofásico entre la fase L3 y Neutro

controlado por dicha salida.

K1...K6

Indica la activación del paso trifásico controlado por dicha salida.

RS485 COM 1 : RX y TX

Indican comunicación con el

Computer HYB a través del canal

de comunicación COM 1, que se utiliza para su programación en

fábrica.

RS485 COM 2 : RX y TX

Si se encienden los 2 LEDs alternativamente con una cadencia

aproximada de 1s, indica el correcto funcionamiento de las comuni-

caciones entre el regulador

Computer HYB y el CVM-MINI-RS485

del que obtiene los valores de parámetros eléctricos para realizar

la compensación de la red.

CPU

Un parpadeo con una cadencia aproximada de 1s, indica el correc-

to funcionamiento del microprocesador del regulador

Computer

HYB.

cosφ

Indica la activación de la alarma por falta de compensación, en la

condición de que la potencia no compensada trifásica sea superior

al 30 % del valor de la potencia trifásica total disponible de la ba-

tería, es decir, superior al 30 % de su potencia nominal a 400 V ~,

durante un periodo consecutivo de 15 minutos.

PROG

Si se mantiene pulsado y se alimenta el regulador

Computer HYB,

se restablecen los valores por defecto de las comunicaciones del

regulador.

RS485 COM 2 RX y TX

+

L1/2

+

CPU

Si estos 4 LEDs se encienden con una cadencia muy elevada de

intermitencia, se indica un problema de comunicaciones entre el

regulador

Computer HYB y el CVM-MINI-RS485.

Revisar la conexión del cable de comunicaciones RS-485 y la con-

figuración de los parámetros de comunicaciones del CVM-MINI-

RS485.

L1/3 + CPU

Si estos 2 LEDs se encienden con una cadencia muy elevada de

intermitencia, se indica que se está produciendo la condición de

alarma por sobretemperatura.

El relé térmico situado en el radiador se ha activado, cambiando su

posición de NC a NO.
