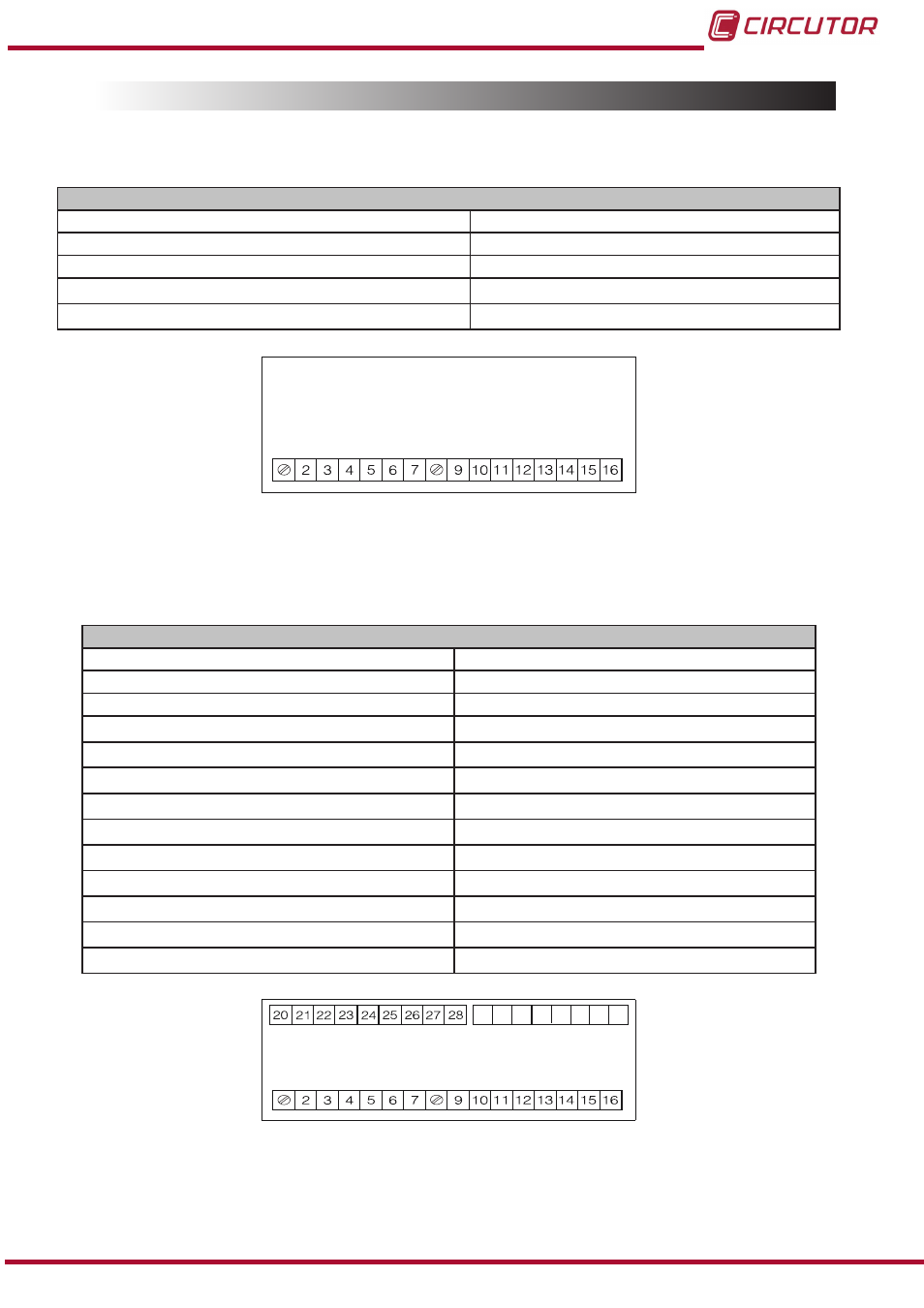

3.3.- BORNES DEL EQUIPO
3�3�1�- Relación de bornes, modelo DHB-302 �
Tabla 2:Relación de bornes del DHB-302�
Bornes del equipo
2: 1A, 5A , Entrada de medida de corriente 9: AL1, Salida relé de alarma 1 (NA)
3: 1A, 5A , Salida de medida de corriente 10: AL1, Salida relé de alarma 1 (Común)
4,6,13,14: Sin uso 11: AL2, Salida relé de alarma 2 (NA)
5: 100 V, 400 V, Entrada de medida de tensión 12: AL2 ,Salida relé de alarma 2 (Común)
7: 100 V, 400 V, Entrada de medida de tensión 15,16: Alimentación auxiliar
DHB-302
Figura 2:Bornes del DHB-302�
3�3�2�- Relación de bornes, modelos DHB-324�
Tabla 3:Relación de bornes del DHB-324�
Bornes del equipo
2: 1A, 5A , Entrada de medida de corriente 23: 10V+ , Salida analógica de tensión
3: 1A, 5A , Salida de medida de corriente 24: 10V , Salida analógica de tensión
4,6,13,14, 33: Sin uso 25: 20mA+ , Salida analógica de corriente
5: 100 V, 400 V, Entrada de medida de tensión 26: 20mA , Salida analógica de corriente
7: 100 V, 400 V, Entrada de medida de tensión 27: OC +, Salida pulsos de energía
9: AL1, Salida relé de alarma 1 (NA) 28: OC , Salida pulsos de energía
10: AL1, Salida relé de alarma 1 (Común) 29, 30 : Sin uso
11: AL2, Salida relé de alarma 2 (NA) 31: AL3 , Salida relé de alarma 3 (Común)
12: AL2 ,Salida relé de alarma 2 (Común) 32: AL3 , Salida relé de alarma 3 (NC)
15,16: Alimentación auxiliar 33: AL3 , Salida relé de alarma 3 (NA)
20: B, RS485 34: AL4 , Salida relé de alarma 4 (Común)
21: A, RS485 35: AL4 , Salida relé de alarma 4 (NC)
22: GND, para RS485 36: AL4 , Salida relé de alarma 4 (NA)
DHB-302 / DHB-324
29 30 31 32 33 34 35 36
Figura 3:Bornes del DHB-324�
