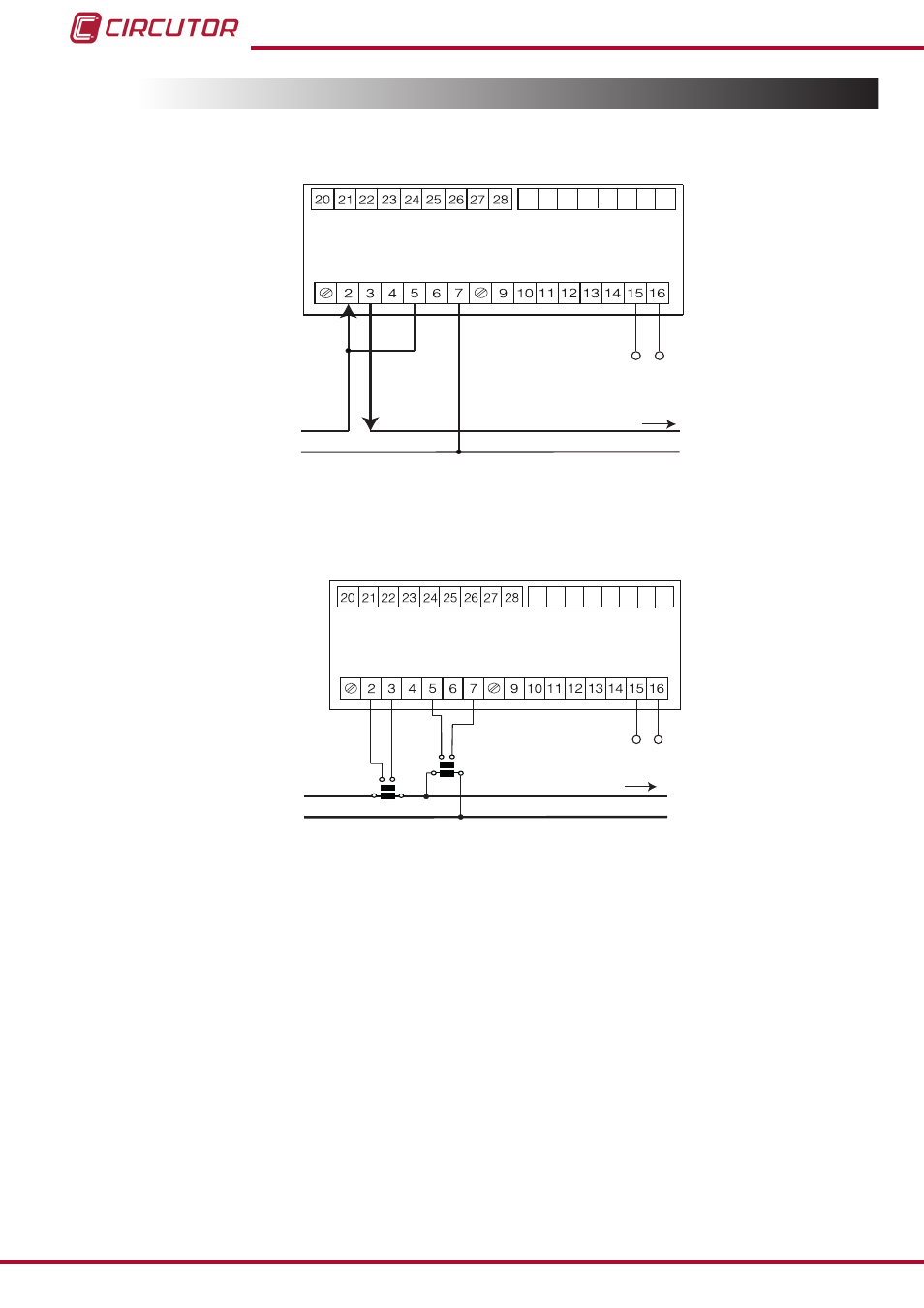

3.4.- ESQUEMA DE CONEXIONADO
3�4�1�- Conexión directa�
Power
Supply
L1
DHB-302 / DHB-324
L2 or N
V
A
LOAD
29 30 31 32 33 34 35 36
Figura 4: Conexión directa, modelos DHB-302 y DHB-324�
3�4�2�- Conexión indirecta�
Power
Supply
DHB-302 / DHB-324
S1
S2
P1
P2
a
b
A
B
L1
L2 or N
A
V
LOAD
29 30 31 32 33 34 35 36
Figura 5: Conexión indirecta, modelos DHB-302 y DHB-324�
