4.2.- DISPLAY
El display está dividido en 2 áreas:

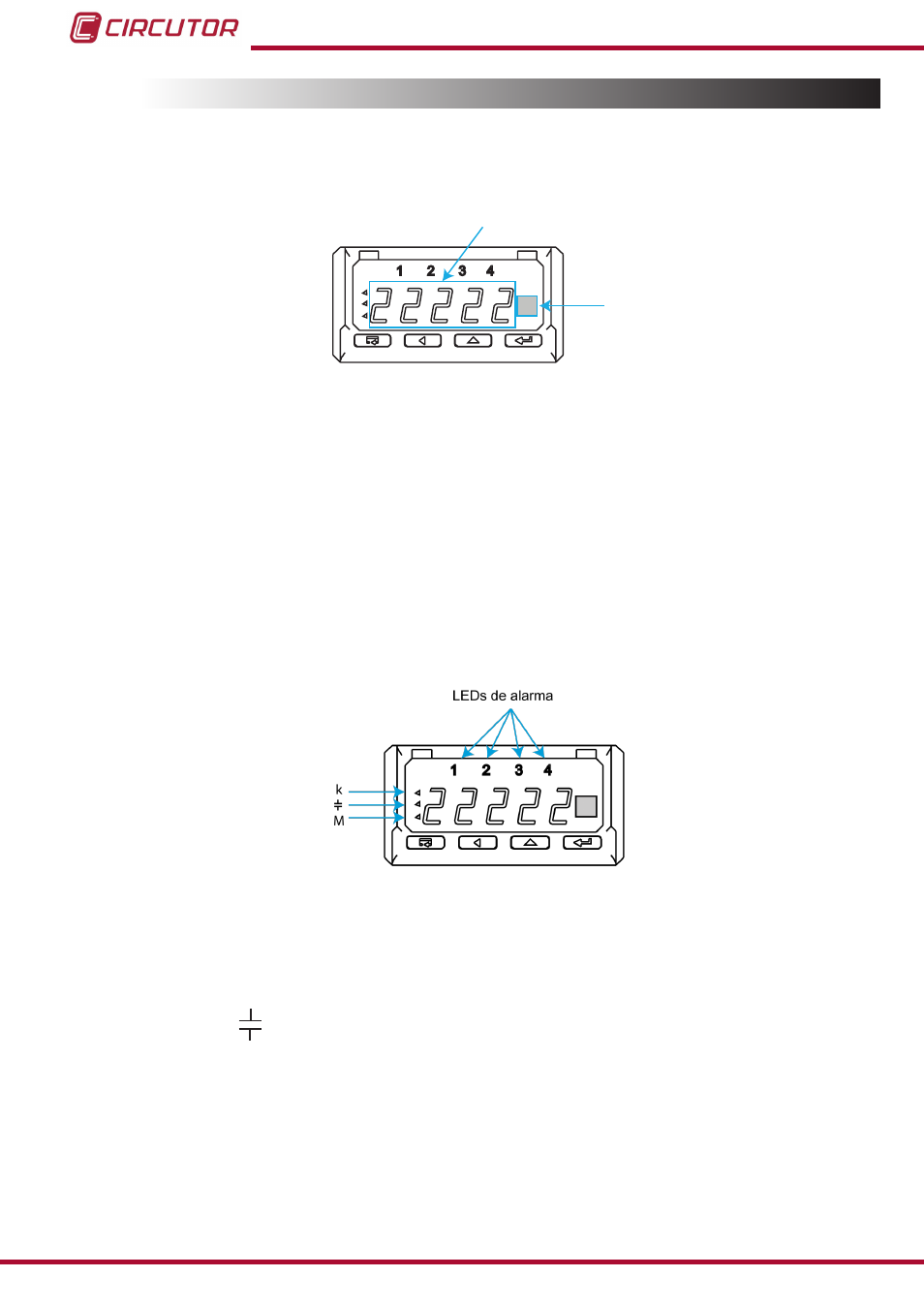

Figura 6:
Datos
de medida
Unidad
de
medida
Áreas del display del DHB-3xx
Área de datos de medida, donde se visualiza el valor del parámetro medido o calcu-
lado por el equipo.
Área de unidad de medida, donde se puede ver la unidad del parámetro que se está
visualizando. Para ello es necesario seleccionar la etiqueta con la unidad de medida que
se desee utilizar y pegarla en el espacio reservado para ello. Posteriormente activar el
LED correspondiente (ver apartado
4.6.8.4. VISUALIZACIÓN DE LA UNIDAD DE MEDI-
DA.”)
y dispone de 7 LEDs,
:
Figura 7:LEDs del DHB-3xx
4 LEDs de
alarma, donde aparece señalizada la alarma activada.
2 LED
K y M de indicación de la magnitud de la medida K (Kilo) y M (Mega).
1 LED para indicar que se está visualizando la Potencia Reactiva.
El equipo dispone de un display LED de tres colores: rojo, verde y naranja.
En función de los parámetros programables en el menú display (
límite inferior de color, límite
superior de color, color inferior, color medio y color superior) el equipo puede cambiar el
color del display automáticamente.
Ejemplo: En una medida de tensión podemos programar que el display esté en color verde
cuando la tensión sea menor de 100V, en color naranja cuando esté entre 100 V y 500 V y en
color rojo para tensiones mayores de 500 V. Ver apartado
