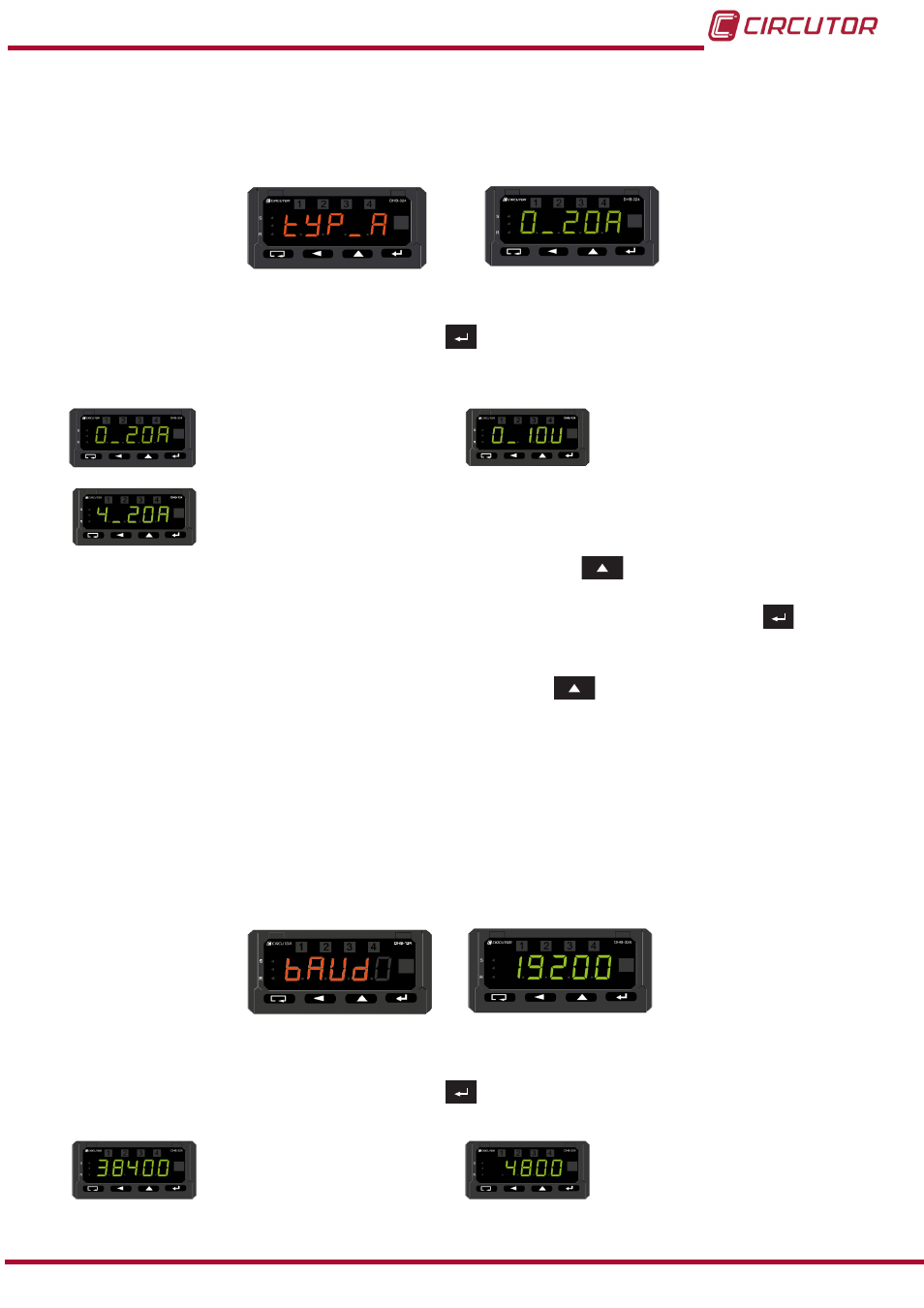

4�6�7�4� SALIDA ANALÓGICA: TIPO (Modelo DHB-324)
En esta pantalla se selecciona el tipo de la salida analógica.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente (
).
Figura 43:Pantalla de configuración de la salida analógica: tipo.
Para poder editar el parámetro, pulsar la tecla
.
Los tipos que se pueden seleccionar, son:
Corriente 0 ... 20 mA.
Tensión 0 ... 10V.
Corriente 4 ... 20 mA.
Para saltar de una opción a otra, pulsar repetidamente la tecla
.
Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla
.
El equipo vuelve a la pantalla de la
Para saltar al siguiente parámetro del menú, pulsar la tecla
.
Valor por defecto: Corriente 0 ... 20 mA.
4�6�7�5� COMUNICACIONES MODBUS: VELOCIDAD DE TRANSMISIÓN
(Modelo
DHB-324)
Pantalla de configuración de la velocidad de transmisión del puerto RS-485.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente (
).
Figura 44:Pantallas de configuración de las comunicaciones Modbus: Velocidad de transmisión.
Para poder editar el parámetro, pulsar la tecla
.
Las opciones que permite son:
38400 bauds.
4800 bauds.
