1�- COMPROBACIONES A LA RECEPCIÓN
A la recepción del equipo compruebe los siguientes puntos:
a) El equipo se corresponde con las especificaciones de su pedido.
b) El equipo no ha sufrido desperfectos durante el transporte.
c) Realice una inspección visual externa del equipo antes de conectarlo.
d) Compruebe que está equipado con:
- Una guía de instalación,
- 4 Retenedores para la sujeción posterior del equipo,
- 3 bornes de conexión.
- 1 hoja adhesiva de unidades de medida
Si observa algún problema de recepción contacte de inmediato con el trans-
portista y/o con el servicio postventa de CIRCUTOR�

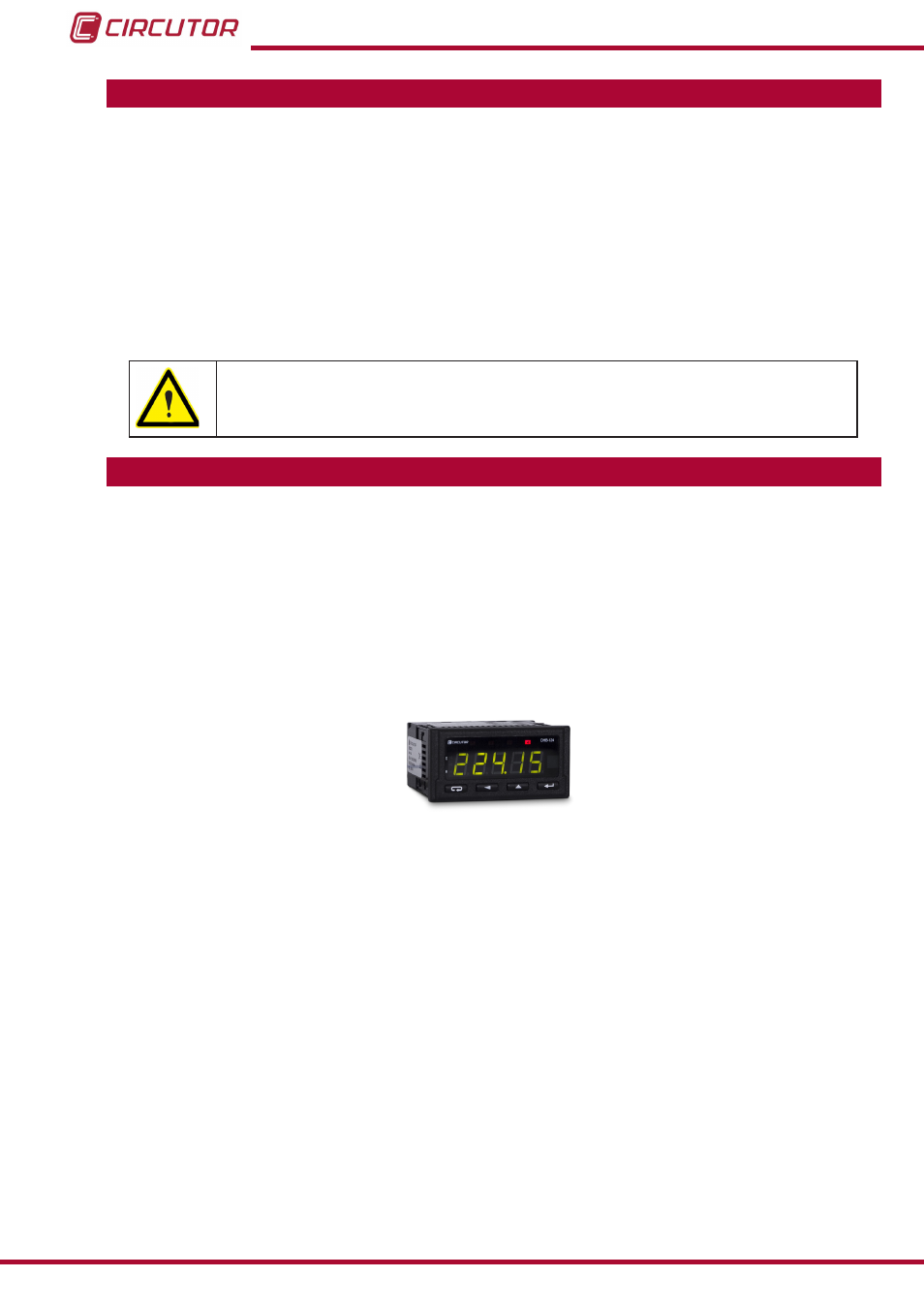

2�- DESCRIPCIÓN DEL PRODUCTO
El DHB-3xx es un equipo programable de panel, que mide, calcula y visualiza los principales
parámetros eléctricos en redes monofásicas: tensión, corriente, frecuencia, potencia, energía,
cos
ᵩ
. tg
ᵩ
y
ᵩ
, así como la hora actual.
Existen 2 versiones del equipo en función de la cantidad de alarmas y prestaciones del equipo.
 DHB-302, dispone de 2 relés de alarma.
 DHB-324, dispone de 4 relés de alarma, 2 salidas analógicas y comunicaciones
RS-485
El equipo dispone de:
- 4 teclas, que permiten moverse por las diferentes pantallas y realizar la programación
del equipo.
- display LCD, para visualizar todos los parámetros.
- 2 relés de alarma, totalmente programables (modelo DHB-304).
- 2 salidas analógicas, totalmente programables.(modelo DHB-324).
- 4 relés de alarma, totalmente programables (modelo DHB-324).
- Comunicaciones RS-485, MODBUS RTU©. (modelo DHB-324).
- Salida de pulsos (modelo DHB-324).
