4�6�4� ALARMA 2
En este menú se configuran los parámetros de la alarma 2
4�6�5� ALARMA 3�
En este menú se configuran los parámetros de la alarma 3.
Esta alarma no está asociada a un relé en el modelo
DHB-302.
4�6�6� ALARMA 4�
En este menú se configuran los parámetros de la alarma 4.
Esta alarma no está asociada a un relé en el modelo
DHB-302.
4�6�7� SALIDAS (Modelo DHB-324)�
En este menú se configuran las salidas del equipo.
Pulsar la tecla
para acceder al primer parámetro de configuración.

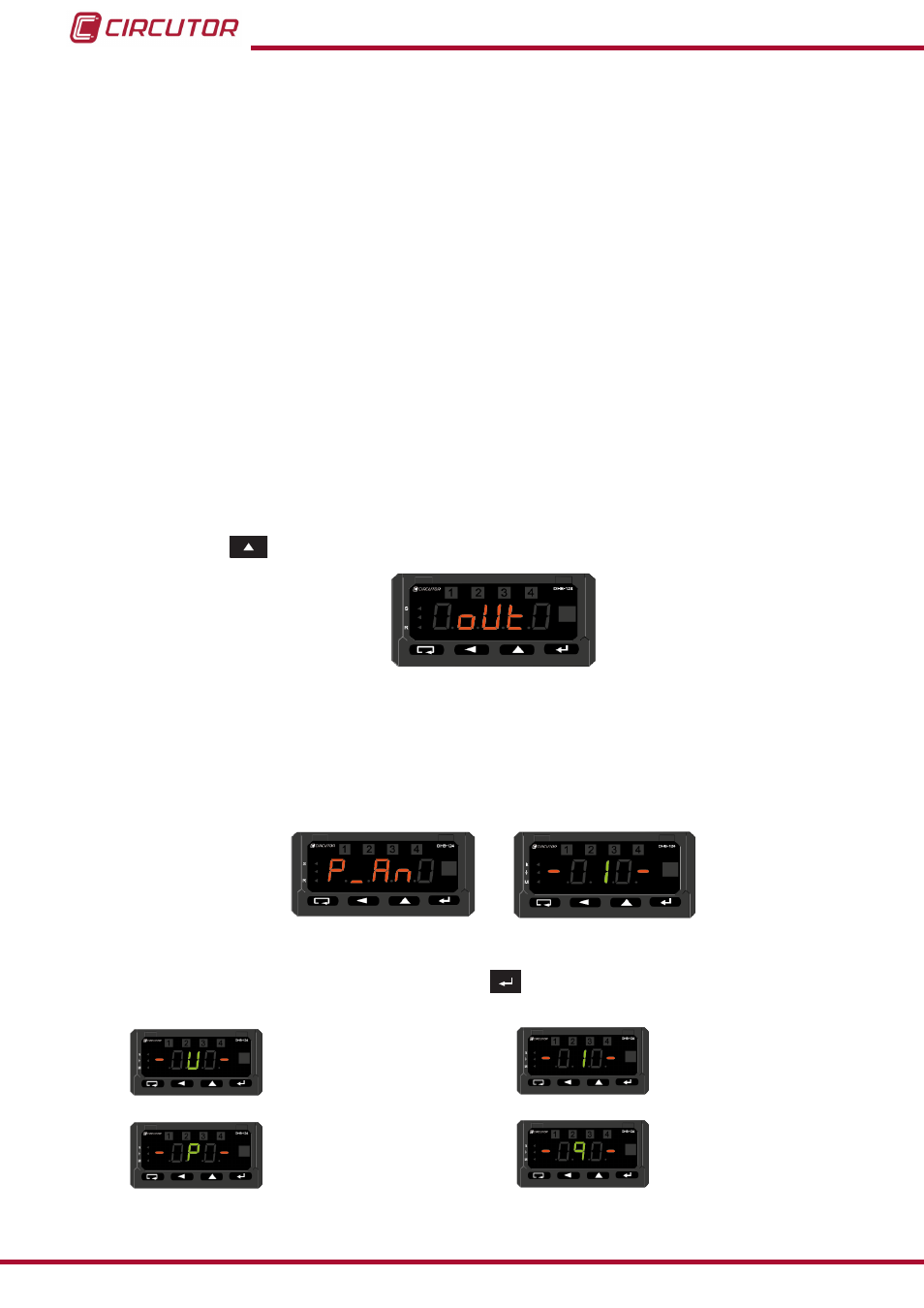

Figura 39:Pantalla de configuración de salidas.
4�6�7�1� SALIDA ANALÓGICA: PARÁMETRO (Modelo DHB-324).
En esta pantalla se selecciona el parámetro sobre el que se va a aplicar la salida analógica.
En la pantalla se visualiza el símbolo y el valor configurado alternativamente. (
)
Figura 40:Pantalla de configuración de la salida analógica: contador.
Para poder editar el parámetro, pulsar la tecla
.
Tensión RMS
Corriente RMS
Potencia activa
Potencia reactiva
