5. Pulse para guardar los nuevos parámetros de calibración
y regresar a la pantalla principal.
Estos calibradores acústicos están diseñados para calibrar
sonómetros que utilicen micrófonos modelos CEL-192 y
CEL-250. Sin embargo, debido a la naturaleza de su diseño, son
válidos para su utilización con cualquier micrófono tipo WS2
(media pulgada) y WS3 (cuarto de pulgada), sin necesidad de
utilizar valores de corrección.
CONFORMIDAD
Los calibradores acústicos CEL-110/1 y CEL-110/2 cumplen con
la Directiva EMC 89/336/EEC de la Unión Europea. Estos
calibradores han sido testados de acuerdo al programa
establecido y cumplen con los siguientes estándares:
EN 61000-4-2 Técnicas de Testeo y Medición - Pruebas de
inmunidad a descarga electrostática,
EN 610004-3 Pruebas de inmunidad a campos
electromagnéticos,
EN 61000-6-3 Estándar de emisión en ambientes residenciales,
comerciales y de industria ligera.
ESPECIFICACIONES
Modelo:
CEL-110/1: EN (CEI) 60942: 2003 Tipo 1,
CEL-110/2: EN (CEI) 60942: 2003 Tipo 2C,
Ambos calibradores: ANSI S1.40 - 1984 (R1997).
Condiciones de referencia de calibración:
23 o C, 101.3 kPa, y 50%RH.
Micrófono de Referencia:
B & K 4133. Nom Carga Volumen: 190 mm 3
Nivel de calibración: (en condiciones de referencia)
CEL-110/1: 114.0 dB ±0.15 dB y 94.0 dB ±0.15 dB,
CEL-110/2: 114.0 dB ±0.2 dB.
Frecuencia de calibración:
1 kHz ±1 Hz.
Tiempo de estabilización:
3 segundos.
Sensibilidad al cambio de volumen de carga: 0,0002 dB/mm 3
Nivel de estabilización a corto plazo:
<±0,1 dB para CEL-110/1,
<±0,2 dB para CEL-110/2.
Distorsión harmónica total:
Inferior a 1%.
Límites de tolerancia para CEL-110/1 (Tipo 1) según condiciones
ambientales:
Rango de presión estática: 650 a 1080 mbar,
Rango de temperatura del aire: -10 a +50 o C,
Rango de humedad relativa: 25 a 90% RH,
Coeficiente de presión: <0,0007 dB/kPa,
Mejor que <±0,4 dB (desviación sobre rangos ambientales).
Límites de tolerancia para CEL-110/2 (Tipo 2C) según condiciones
ambientales:
Rango de presión estática: 650 a 1080 mbar,
Rango de temperatura del aire: -10 a +50 o C,
Rango de humedad relativa: 25 a 90% RH,
Coeficiente de presión: <0,003 dB/kPa (con compensación
por software según usuario),
Mejor que <±0.6 dB (desviación sobre rangos ambientales).
Rango de temperatura de almacenamiento:
-20 a +70 o C.
Batería: 1 x 9 V PP3.
Se recomienda una pila alcalina que proporciona una
autonomía de funcionamiento continuo superior a 20 horas,
lo que equivale a 2 minutos de funcionamiento diario durante
aproximadamente 2 años.
Consumo:
Normalmente <17 mA a 114 dB.
Dimensiones:
71 x 40 x 100 mm (2.8 x 1.6 x 4.0 in).
Peso: (incluyendo batería)
170 g (0.39 lb).
SERVICIOS DEL FABRICANTE &
GARANTÍA
Con el fin de asegurar la estricta conformidad con los
requerimientos de la especificación, este equipo es
inspeccionado en profundidad y calibrado antes de ser
suministrado de fábrica. Toda la información técnica relativa a
un equipo concreto está archivada bajo el número de serie del
equipo. Por ello, el número de serie debe ser mencionado en
cualquier consulta al respecto de un equipo determinado.
El fabricante se compromete a rectificar cualquier defecto en el
equipo que sea directamente atribuible a defectos de diseño y
ensamblaje, y que sean perfectamente visibles durante el
periodo de garantía. Con el fin de obtener el máximo
aprovechamiento de esta garantía, el equipo debe ser devuelto
(gastos de envío pagados) a fábrica o a un agente autorizado,
donde se llevarán a cabo las reparaciones necesarias.
Normalmente el periodo de garantía es de 12 meses desde la
fecha de recepción del equipo, con excepción de ciertos
componentes especializados suministrados por otros
fabricantes y que están garantizados por periodos de tiempo
inferiores.
Algunos de estos componentes especializados utilizados en el
equipo pueden estar sujetos a periodos de garantía superiores
dados por el fabricante del componente por lo que en estos
casos, el beneficio será repercutido al usuario. No obstante, la
obligación de CASELLA CEL está limitada a aquellos productos
de fabricación propia, y no se aceptarán responsabilidades por
pérdidas resultantes de la utilización o interpretación de los
resultados obtenidos con este equipo
El periodo de garantía inicial del equipo puede ampliarse a
través de un Acuerdo Integral de Mantenimiento y Calibración
del equipo (ICMA).
Al finalizar el primer periodo de garantía, se recomienda que el
equipo se envíe para su revisión por el departamento de
asistencia técnica.
Además, CEL Instruments Ltd. está acreditado como
laboratorio UKAS No. 0237 lo que le habilita para realizar ciertas
calibraciones acústicas con trazabilidad de acuerdo a estándares
de UK.
En caso de producirse un fallo de funcionamiento del equipo
durante el periodo de garantía, el equipo debe ser enviado,
cuidadosamente empaquetado, al distribuidor local de
CASELLA CEL, o en caso de una venta en el Reino Unido al
departamento de asistencia técnica de CASELLA CEL en
Bedford.
Por favor, incluya siempre la siguiente información:
Modelo de equipo, número de serie y número de versión
del firmware.
Datos completos del remitente incluyendo nombre,
dirección, número de teléfono y número de fax.
Motivo(s) por el que se devuelve el equipo incluyendo una
descripción lo más detallada posible del fallo.
Lista de los mensajes de error que se visualicen en la
pantalla del equipo.
Los ajustes o reparaciones necesarios se realizarán de forma
que el equipo sea devuelto en el menor tiempo posible.
Una vez que el periodo de garantía haya expirado, los trabajos
de reparación se efectuarán previa aceptación del
correspondiente presupuesto.
Los instrumentos CEL están diseñados y fabricados por:
CASELLA CEL,
Regent House, Wolseley, Kempston, Bedford, MK42 7JY, U.K.
Phone: (44) 1234 844100
Fax: (44) 1234 841490,
e-mail: [email protected]
CASELLA USA
17 Old Nashua Road #15, Amherst, NH 03031, U.S.A.
Phone: (1) 603 672 0031
Fax: (1) 603 672 8053
e-mail: [email protected]
CEL-110/1 y CEL-110/2
Los Calibradores Acústico
Cómo Empezar
www.casellagroup.com Think environment Think Casella

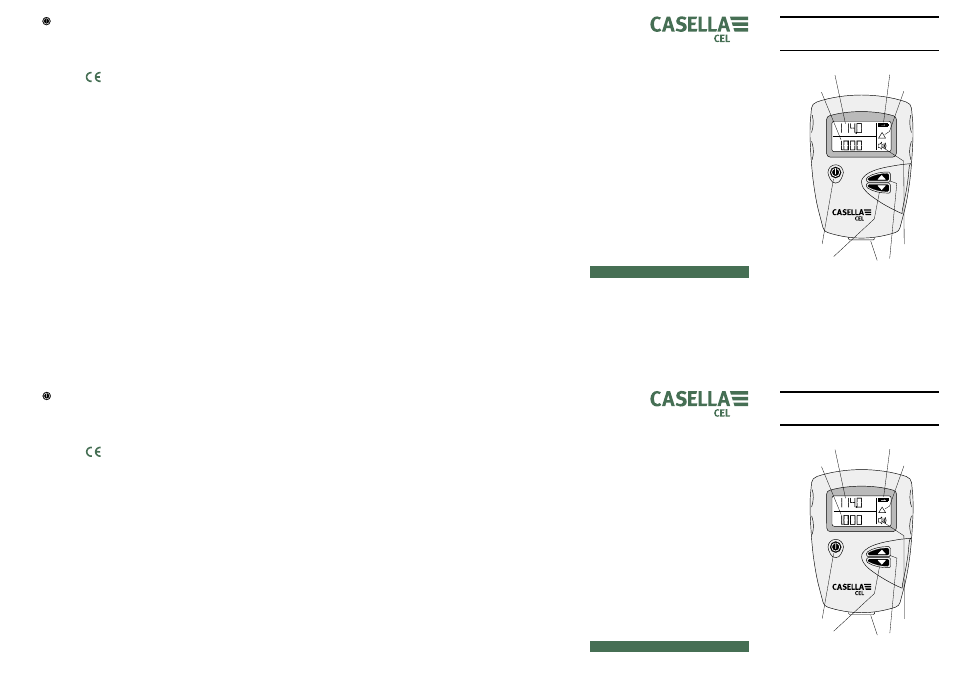

Los Calibradores Acústico CEL-110
HB 3311-01 Nov 04
dB
KHz
!
v03058e
Indicador de
Batería
Indicador de
Precaución
Indicador
de Señal
Tecla arriba Tecla abajo Apertura de
Calibración
Encendido
Nivel de
Calibración
Frecuencia
e Calibración
5. Pulse para guardar los nuevos parámetros de calibración
y regresar a la pantalla principal.
Estos calibradores acústicos están diseñados para calibrar
sonómetros que utilicen micrófonos modelos CEL-192 y
CEL-250. Sin embargo, debido a la naturaleza de su diseño, son
válidos para su utilización con cualquier micrófono tipo WS2
(media pulgada) y WS3 (cuarto de pulgada), sin necesidad de
utilizar valores de corrección.
CONFORMIDAD
Los calibradores acústicos CEL-110/1 y CEL-110/2 cumplen con
la Directiva EMC 89/336/EEC de la Unión Europea. Estos
calibradores han sido testados de acuerdo al programa
establecido y cumplen con los siguientes estándares:
EN 61000-4-2 Técnicas de Testeo y Medición - Pruebas de
inmunidad a descarga electrostática,
EN 610004-3 Pruebas de inmunidad a campos
electromagnéticos,
EN 61000-6-3 Estándar de emisión en ambientes residenciales,
comerciales y de industria ligera.
ESPECIFICACIONES
Modelo:
CEL-110/1: EN (CEI) 60942: 2003 Tipo 1,
CEL-110/2: EN (CEI) 60942: 2003 Tipo 2C,
Ambos calibradores: ANSI S1.40 - 1984 (R1997).
Condiciones de referencia de calibración:
23 o C, 101.3 kPa, y 50%RH.
Micrófono de Referencia:
B & K 4133. Nom Carga Volumen: 190 mm 3
Nivel de calibración: (en condiciones de referencia)
CEL-110/1: 114.0 dB ±0.15 dB y 94.0 dB ±0.15 dB,
CEL-110/2: 114.0 dB ±0.2 dB.
Frecuencia de calibración:
1 kHz ±1 Hz.
Tiempo de estabilización:
3 segundos.
Sensibilidad al cambio de volumen de carga: 0,0002 dB/mm 3
Nivel de estabilización a corto plazo:
<±0,1 dB para CEL-110/1,
<±0,2 dB para CEL-110/2.
Distorsión harmónica total:
Inferior a 1%.
Límites de tolerancia para CEL-110/1 (Tipo 1) según condiciones
ambientales:
Rango de presión estática: 650 a 1080 mbar,
Rango de temperatura del aire: -10 a +50 o C,
Rango de humedad relativa: 25 a 90% RH,
Coeficiente de presión: <0,0007 dB/kPa,
Mejor que <±0,4 dB (desviación sobre rangos ambientales).
Límites de tolerancia para CEL-110/2 (Tipo 2C) según condiciones
ambientales:
Rango de presión estática: 650 a 1080 mbar,
Rango de temperatura del aire: -10 a +50 o C,
Rango de humedad relativa: 25 a 90% RH,
Coeficiente de presión: <0,003 dB/kPa (con compensación
por software según usuario),
Mejor que <±0.6 dB (desviación sobre rangos ambientales).
Rango de temperatura de almacenamiento:
-20 a +70 o C.
Batería: 1 x 9 V PP3.
Se recomienda una pila alcalina que proporciona una
autonomía de funcionamiento continuo superior a 20 horas,
lo que equivale a 2 minutos de funcionamiento diario durante
aproximadamente 2 años.
Consumo:
Normalmente <17 mA a 114 dB.
Dimensiones:
71 x 40 x 100 mm (2.8 x 1.6 x 4.0 in).
Peso: (incluyendo batería)
170 g (0.39 lb).
SERVICIOS DEL FABRICANTE &
GARANTÍA
Con el fin de asegurar la estricta conformidad con los
requerimientos de la especificación, este equipo es
inspeccionado en profundidad y calibrado antes de ser
suministrado de fábrica. Toda la información técnica relativa a
un equipo concreto está archivada bajo el número de serie del
equipo. Por ello, el número de serie debe ser mencionado en
cualquier consulta al respecto de un equipo determinado.
El fabricante se compromete a rectificar cualquier defecto en el
equipo que sea directamente atribuible a defectos de diseño y
ensamblaje, y que sean perfectamente visibles durante el
periodo de garantía. Con el fin de obtener el máximo
aprovechamiento de esta garantía, el equipo debe ser devuelto
(gastos de envío pagados) a fábrica o a un agente autorizado,
donde se llevarán a cabo las reparaciones necesarias.
Normalmente el periodo de garantía es de 12 meses desde la
fecha de recepción del equipo, con excepción de ciertos
componentes especializados suministrados por otros
fabricantes y que están garantizados por periodos de tiempo
inferiores.
Algunos de estos componentes especializados utilizados en el
equipo pueden estar sujetos a periodos de garantía superiores
dados por el fabricante del componente por lo que en estos
casos, el beneficio será repercutido al usuario. No obstante, la
obligación de CASELLA CEL está limitada a aquellos productos
de fabricación propia, y no se aceptarán responsabilidades por
pérdidas resultantes de la utilización o interpretación de los
resultados obtenidos con este equipo
El periodo de garantía inicial del equipo puede ampliarse a
través de un Acuerdo Integral de Mantenimiento y Calibración
del equipo (ICMA).
Al finalizar el primer periodo de garantía, se recomienda que el
equipo se envíe para su revisión por el departamento de
asistencia técnica.
Además, CEL Instruments Ltd. está acreditado como
laboratorio UKAS No. 0237 lo que le habilita para realizar ciertas
calibraciones acústicas con trazabilidad de acuerdo a
estándares de UK.
En caso de producirse un fallo de funcionamiento del equipo
durante el periodo de garantía, el equipo debe ser enviado,
cuidadosamente empaquetado, al distribuidor local de
CASELLA CEL, o en caso de una venta en el Reino Unido al
departamento de asistencia técnica de CASELLA CEL en
Bedford.
Por favor, incluya siempre la siguiente información:
Modelo de equipo, número de serie y número de versión
del firmware.
Datos completos del remitente incluyendo nombre,
dirección, número de teléfono y número de fax.
Motivo(s) por el que se devuelve el equipo incluyendo una
descripción lo más detallada posible del fallo.
Lista de los mensajes de error que se visualicen en la
pantalla del equipo.
Los ajustes o reparaciones necesarios se realizarán de forma
que el equipo sea devuelto en el menor tiempo posible.
Una vez que el periodo de garantía haya expirado, los trabajos
de reparación se efectuarán previa aceptación del
correspondiente presupuesto.
Los instrumentos CEL están diseñados y fabricados por:
CASELLA CEL,
Regent House, Wolseley, Kempston, Bedford, MK42 7JY, U.K.
Phone: (44) 1234 844100
Fax: (44) 1234 841490,
e-mail: [email protected]
CASELLA USA
17 Old Nashua Road #15, Amherst, NH 03031, U.S.A.
Phone: (1) 603 672 0031
Fax: (1) 603 672 8053
e-mail: [email protected]
www.casellagroup.com Think environment Think Casella
Los Calibradores Acústico CEL-110
HB 3311-01 Nov 04
CEL-110/1 y CEL-110/2
Los Calibradores Acústico
Cómo Empezar
dB
KHz
!
v03058e
Indicador de
Batería
Indicador de
Precaución
Indicador
de Señal
Tecla arriba Tecla abajo Apertura de
Calibración
Encendido
Nivel de
Calibración
Frecuencia
e Calibración
