M (E2) 10/2014

página 44/72

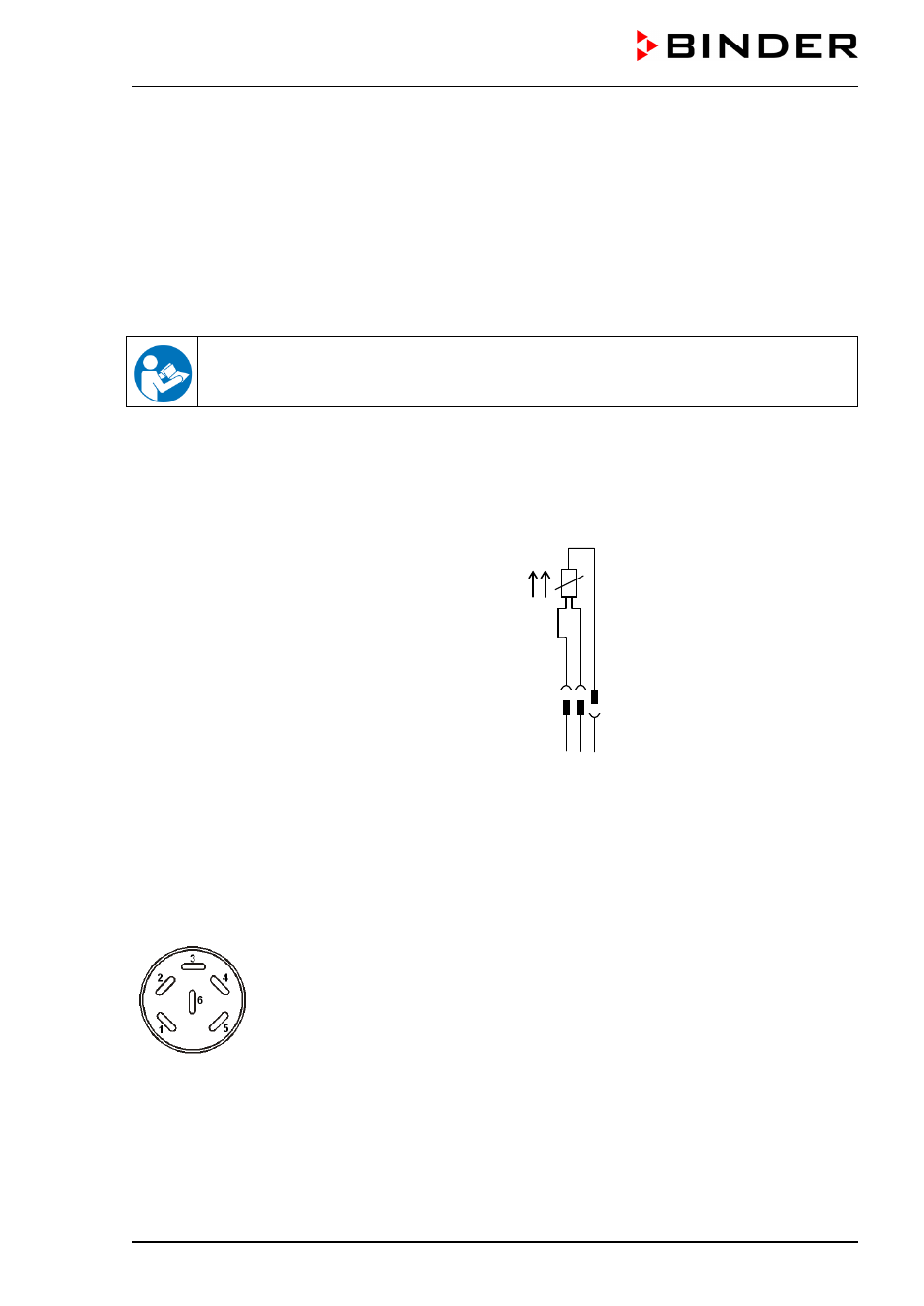

11.4 Datalogger kit

Los registradores de datos BINDER Data Logger ofrecen un sistema de medición independiente a largo

plazo de la temperatura. Tienen un teclado y una gran pantalla LCD, funciones de alarma y reloj en tiempo

real. Los datos de medición se registran en el registrador de datos y pueden ser leídos después de la me-

dición a través de la interfaz RS232 del registrador de datos. El intervalo de medición es programable,

hasta 64.000 valores de medición se almacenan. Para leer los datos sirve el “Data Logger Evaluation

Software“. Un protocolo combinado de alarma y estado se puede enviar directamente a una impresora en

serie.
Data Logger Kit T 350: Rango de temperatura de 0 °C a +350 °C.

Instrucciones detalladas acerca la instalación y operación del BINDER Data Logger encontra-

rán en las instrucciones de instalación del artículo número 7001-0204, y las instrucciones del

fabricante original suministrado con el registrador de datos

11.5 Sensor de temperatura Pt 100 flexible adicional (opción)

Con esta opción, un sistema de registro independiente con entrada Pt 100 puede registrar la temperatura

del interior o la temperatura del material introducido a través de un sensor de temperatura Pt 100 flexible

adicional. El tubo protector de la punta del sensor del Pt 100 flexible puede sumergirse en líquidos.

Datos técnicos del sensor Pt 100:

Técnica de triple salto

Clase B (DIN EN 60751)

Rango de temperatura hasta 320 °C

Tubo protector de 45 mm de largo de acero,

material no. 1.4501





Casquillo LEMO

Enchufe LEMO

Figura 11: Opción sensor de temperatura Pt 100

11.6 Salidas analógicas para la temperatura (opción)

Con esta opción, el equipo está equipada con salidas analógicas 4-20 mA para la temperatura. Estas sali-

das se pueden utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN en la parte posterior del equipo de la siguiente manera:

SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –

PIN 2: Temperatura +
Rango de temperatura: 0 °C a +300 °C
Se adjunta un conector DIN adecuado.

Figura 12: Configuración del pin del conector DIN

1 2 3

1 2 3

2 3

1
