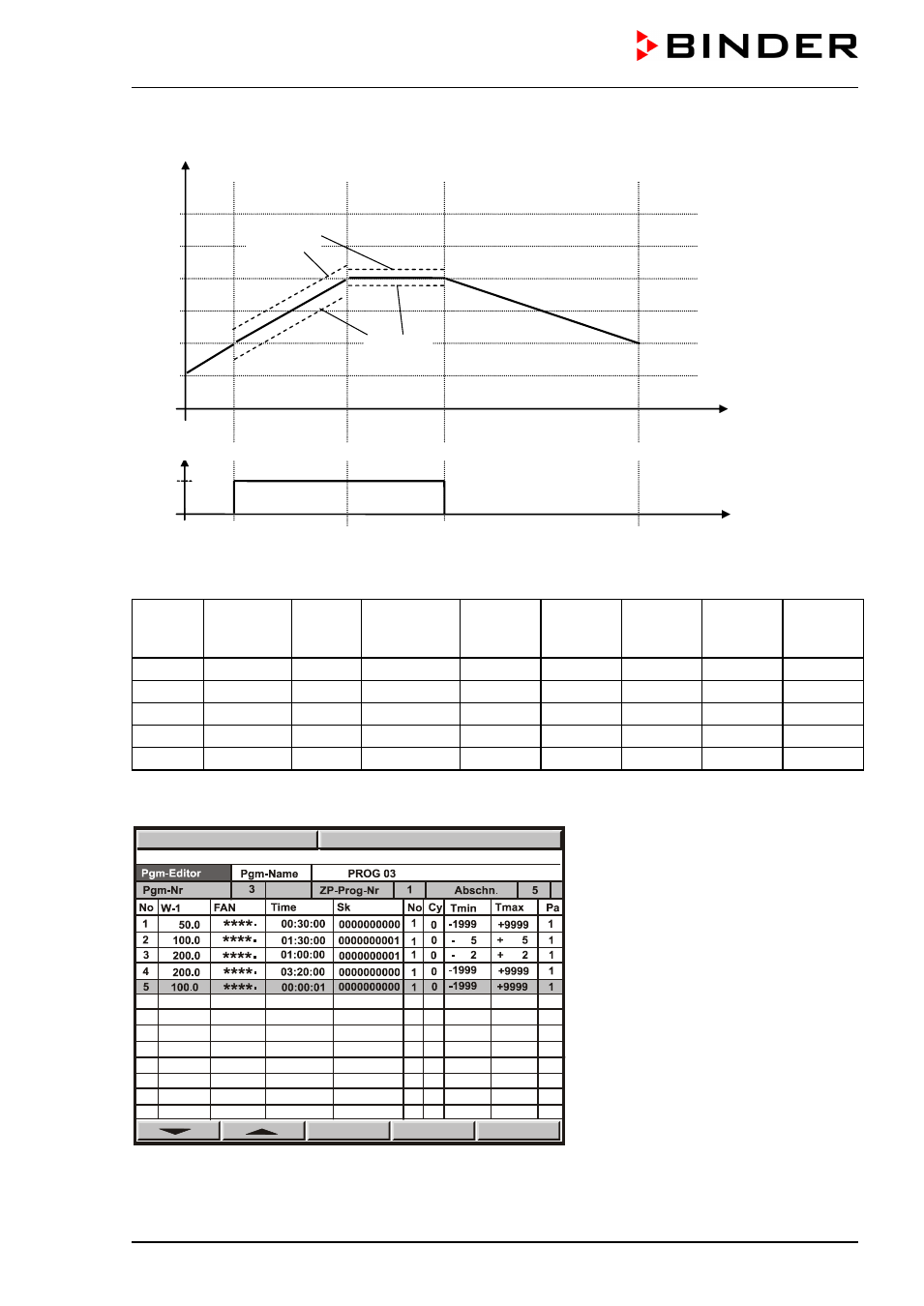

Entrada de programa como rampa de valor teórico (Ejemplo)
On
Off
t/min.
Contacto de mando 1 = válvula de aire
W/°C
t/min.
01
02
03
04
0
50
100
150
200
250
30
120
180
380
05
Tolerancia
mínima
Tolerancia
máxima
Tabla de programa respecto al gráfico:
Sección Valor teó-
rico tem-
peratura
Ventila-
dor
Tiempo de
sección
Contacto
de mando
1
Sección
objetivo
Cantidad
de ciclos
Toleran-
cia míni-
ma
Toleran-
cia má-
xima
01
50
100 %
00:30:00
Off
1
0
-1999
+9999
02
100
100 %
01:30:00
On
1
0
-5
+5
03
200
100 %
01:00:00
On
1
0
-2
+2
04
200
100 %
03:20:00
Off
1
0
-1999
+9999
05
100
100 %
00:00:01
Off
1
0
-1999
+9999
Los datos de esta tabla de programa pueden transferirse ahora a la tabla de programa de una de las 25
memorias del regulador de pantalla MB1:
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
