M (E2) 10/2014 página 41/72
10. Dispositivos de seguridad de temperatura
10.1 Limitador de temperatura clase 2 (DIN 12880)
El limitador de temperatura sirve para la protección del aparato, de su entorno y del material con el que se
trabaja frente a excesos de temperatura inadmisibles.
Por favor, respete la directiva BGI/GUV-I 850-0 por la seguridad en el trabajo en laboratorios (antes direc-
trices de laboratorio BGR/GUV-R 120 o ZH 1/119) (para Alemania).
En caso de un eventual fallo del regulador de temperatura, el aparato se desconecta
permanentemente
por medio del limitador de temperatura (3). Este estado se indica visualmente por medio de la luz roja de
la alarma (3a).
El control del funcionamiento del limitador de temperatura (3) se realiza regulando lentamente en sentido
antihorario hasta la desconexión. La desconexión del limitador de temperatura se indica visualmente por
medio de la luz roja de la alarma (3a).
Seguidamente debe desbloquearse de nuevo pulsando la tecla de reseteado (3b) el limitador de tempera-
tura y conectar el aparato como se describe.

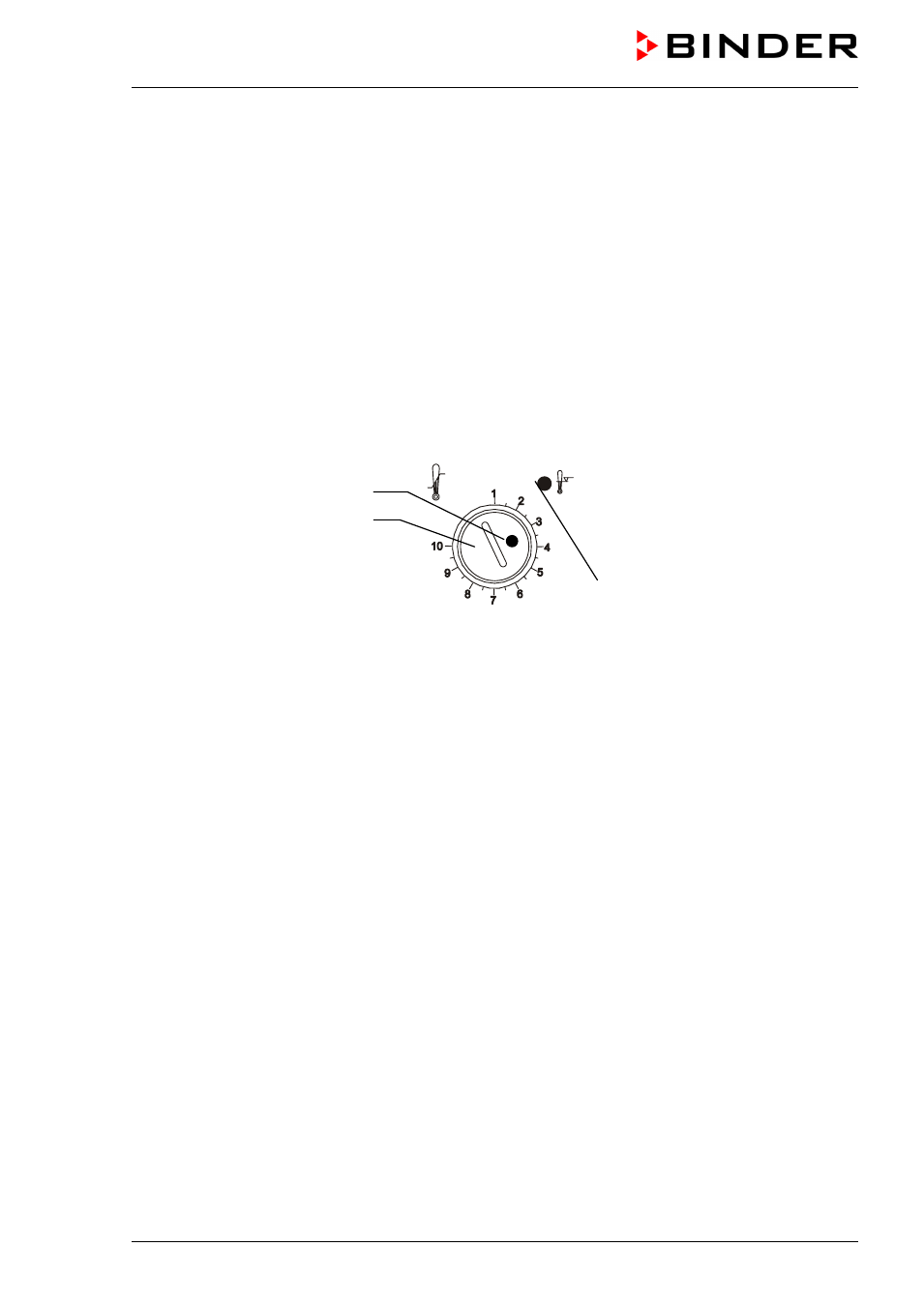

Figura 8: Limitador de temperatura clase 2
Funcionamiento:
El limitador de temperatura es funcional y eléctricamente independiente de la instalación del regulador de
temperatura y desconecta el equipo permanentemente.
Si se gradúa el botón giratorio (3) a la posición final (posición 10) el limitador de temperatura actuará de
protección para el equipo. Si es un poco superior a la escogida como valor teórico de temperatura en el
regulador, actuará como protector de la muestra.
Si el limitador de temperatura ha desconectado el equipo, lo cual se reconoce por una luz de alarma roja
que se ilumina (3a), se deben seguir los siguientes pasos:
•
Desconectar el equipo de la red
• Un técnico debe buscar el origen del problema y solucionarlo
• Resetear el limitador de temperatura pulsando la tecla de reseteado (3b)
• Volver a poner el equipo en funcionamiento tal y como se describe en el Cap. 5.
Ajuste:
Para controlar a que temperatura reacciona el limitador de temperatura, conecte el equipo y gradúe el
valor teórico deseado en el regulador de temperatura.
La división en la salto de 1 a 10 corresponde a un rango de temperatura de 30 °C a 320 °C y sirve como
ayuda para el ajuste.
•
Ajustar el botón giratorio (3) del limitador de temperatura con 1 moneda hasta la posición final (posi-
ción10) (protección del equipo).
• Después de la regulación al valor teórico elegido, atrasar el botón giratorio (3) hasta el punto de cone-
xión (girar en sentido contrario a las agujas del reloj)
• El punto de conexión se reconoce al encenderse la luz roja de alarma (3a), la tecla de reseteado (3b)
salta.
• El ajuste óptimo del limitador de temperatura se obtiene girando el botón giratorio en el sentido de las
agujas del reloj una graduación de la salto.
• Introducir de nuevo la tecla de reseteado.
(3)
(3a)
(3b)
