M (E2) 10/2014

página 32/72


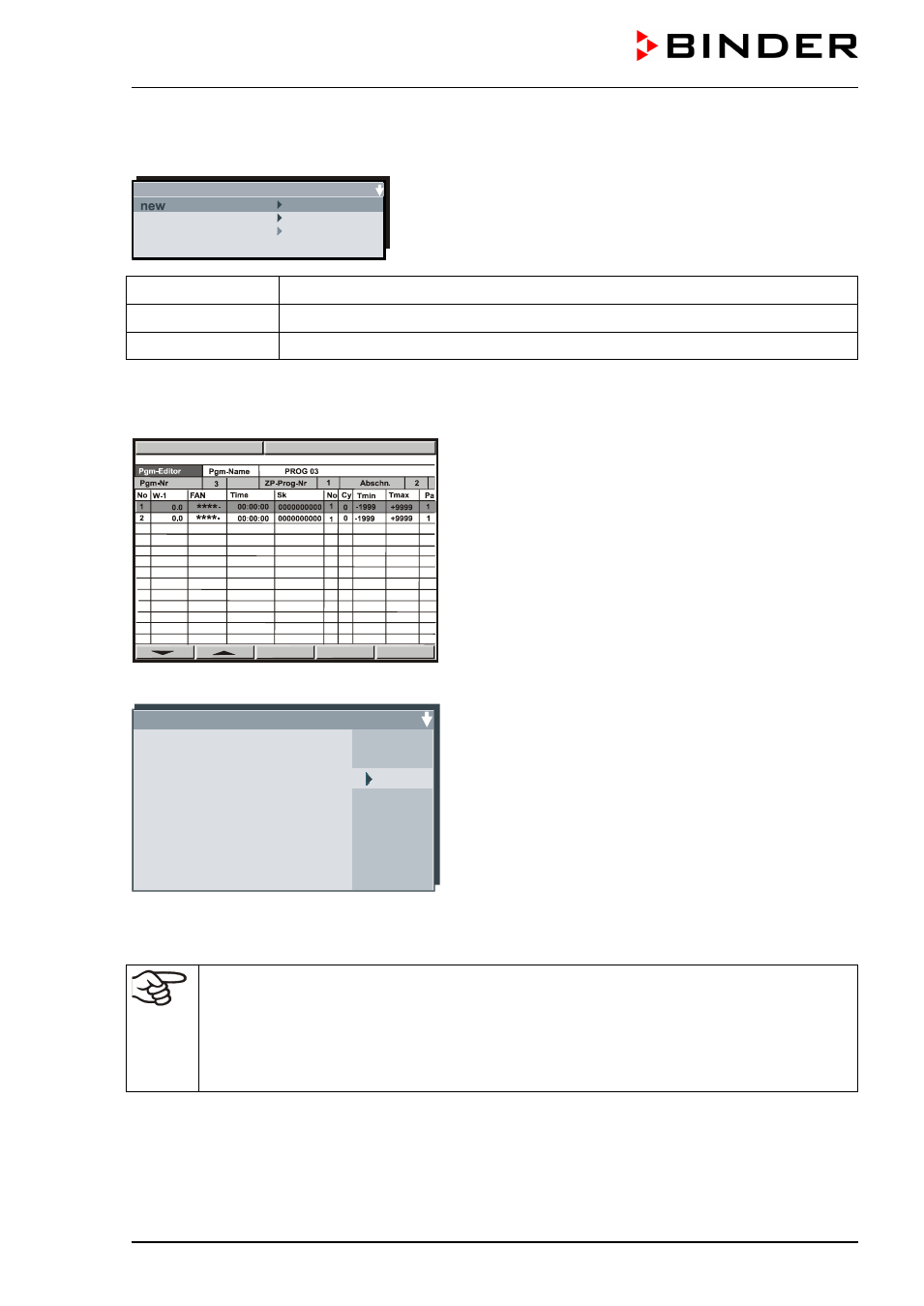

Seleccionando la tecla PGM aparece una pantalla de consulta para la entrada o eliminación de seccio-

nes de programa.

ZP-Abschnitt Abs. Nr. 5

insert

delete


En esta vista pueden insertarse o borrarse nuevas líneas de

programa:

“new” (nuevo)

Las líneas se añaden debajo de la tabla.

“insert” (insertar)

Se insertan otras líneas sobre la línea marcada.

“delete” (borrar)

Se borran líneas de programa individuales, marcadas previamente.

Pueden crearse un número opcional de líneas, por lo tanto, de secciones de programa y a continuación,

asignarse valores a ellas. En cualquier momento pueden insertarse o eliminarse otras líneas con poste-

rioridad.





Para poder introducir valores en una línea, tiene que

marcarse la línea correspondiente.
Después de pulsar la tecla ENTER, aparece el

editor de programa.

Aquí pueden introducirse los valores de la sección de programa correspondiente.

Program editor Abs.Nr. 6

****.*

Setpoint 1

+100.0

FAN

Operating contacts

Time

00:45:00

Repeat Section

5

Repeat Number

10

Tol.-band min.

-1999.0

Tol.-band max.

+9999.0

Parameter set

1

-- Temperatura al inicio de la sección de programa

-- Velocidad de ventilador en %

-- Contacto de mando 1 = regulador de la válvula de aire

cerrada / abierta

-- Duración de la sección de programa

-- Nº de sección inicial en el bucle de repetición

-- Número de repeticiones en el bucle de repetición

-- Límites de temperatura (temperatura máxima o mínima)

(si se supera la detención provisional del programa)

-- Valor preajustado (no tiene que modificarse!)

Selección de los parámetros a introducir con las teclas de flechas, confirmar con ENTER.
Introducción del valor a continuación con las teclas de flechas, confirmar con ENTER.

El limitador de temperatura clase 2 (Cap. 10.1) o el dispositivo de seguridad de temperatura

clase 3.1 (opción, Cap. 10.2) debe ser ajustado al más alto valor teórico de temperatura del

programa que está siendo usado. El programa de temperatura se debe examinar para cada

programa de temperatura y debe ser ajustado de nuevo.
Ajuste el valor teórico del limitador de temperatura o del dispositivo de seguridad de tempera-

tura clase 3.1 (opción)) unos 5 °C - 10 °C más del valor teórico de temperatura del regulador.


Comportamiento después del final del programa:
El regulador cambia a la Función básica. La calefacción esta inactiva, por lo que el equipo adopta la

temperatura ambiente. El ventilador sigue girando al 50%.

PGM

08:43:55 15.02.02

PGM

08:43:55 15.12.13
