BINDER M 53 - Manual (Página 26)

M (E2) 10/2014 página 26/72

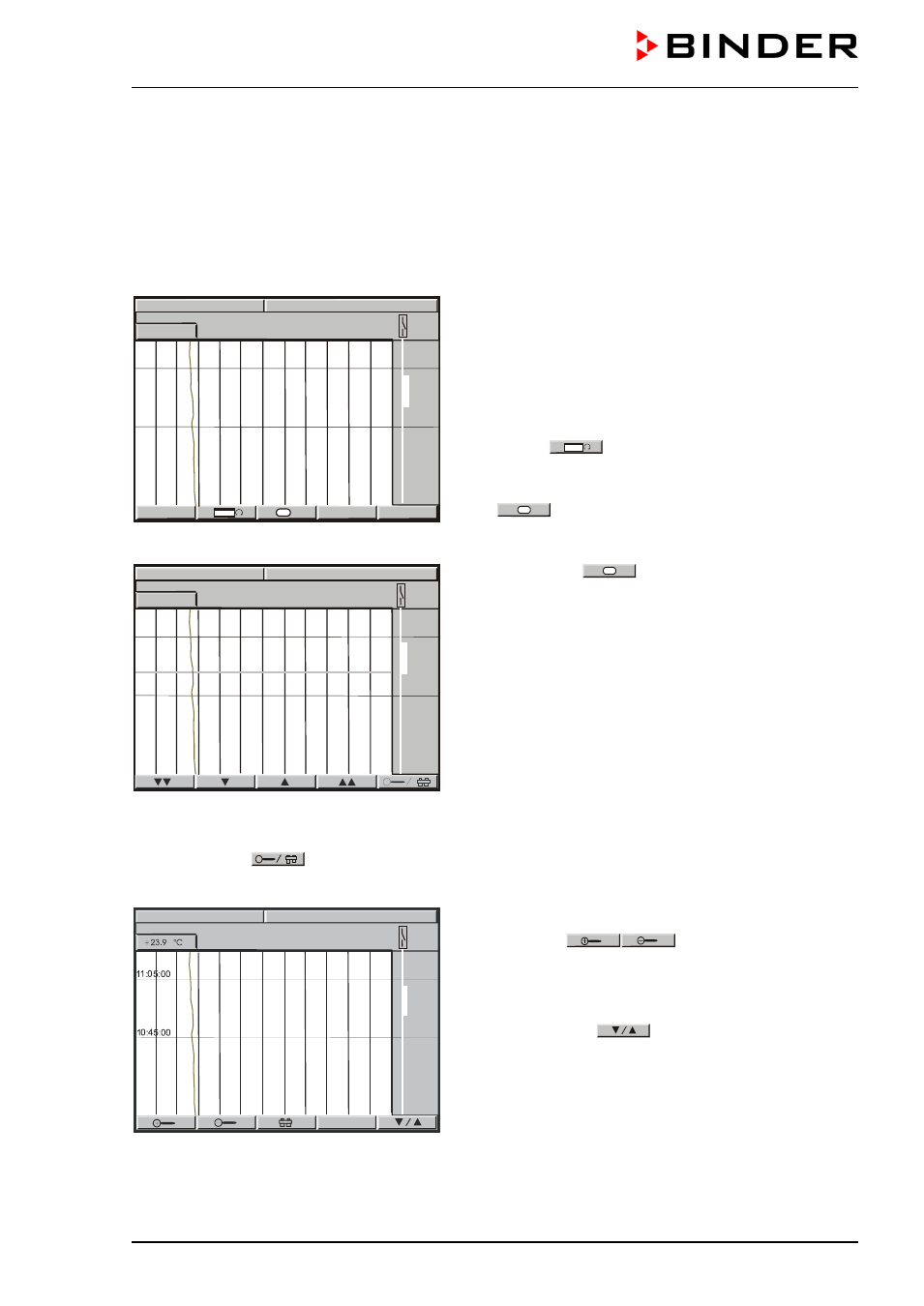

7. Representación gráfica del desarrollo de los valores medidos
(función de gráfico de líneas)
En esta representación a modo de gráfico de líneas se pueden consultar los datos correspondientes a
cualquier momento durante el período de registro.
Pantalla normal de la función de gráfico de
líneas:
Arriba a la izquierda se indican la fecha y la hora actua-
les.
Debajo se muestran el valor y la representación gráfica
del valor actual de temperatura [ °C].
Escala de temperatura: 0 °C a 300 °C
La puerta abierta se representa con una línea más grue-
sa a la derecha.
Con la tecla
se puede elegir entre varias formas
de representación.
Según la selección preajustada, puede que se visible la
tecla
H
.
Representación histórica con cursor:
Presione la tecla
H
= History. Aparecerá una línea
rosa que representa el momento elegido como un cursor.
Así se pueden consultar los valores guardados de un
determinado momento.
Arriba a la izquierda se indican la fecha y la hora de la
posición del cursor.
Debajo se muestran los valores y la representación gráfi-
ca del valor de temperatura correspondiente a este mo-
mento.
Con las teclas de flechas se puede avanzar la línea del
cursor.
Flecha sencilla: ajuste fino.
Flecha doble: para pasar de pantalla en pantalla.
Presione la tecla : representación de tipo zoom:
Zoom de representación histórica
Teclas de lupa
: para ampliar y reducir el
zoom (para disminuir o aumentar el período representa-
do).
Tecla de selección
: para regresar a la vista an-
terior.
20:30:00 30.11.13
11:32:20 15.12.13
10:45:00
+23.9 °C
11:05.00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFIG VIEW-> H
11:05:00
