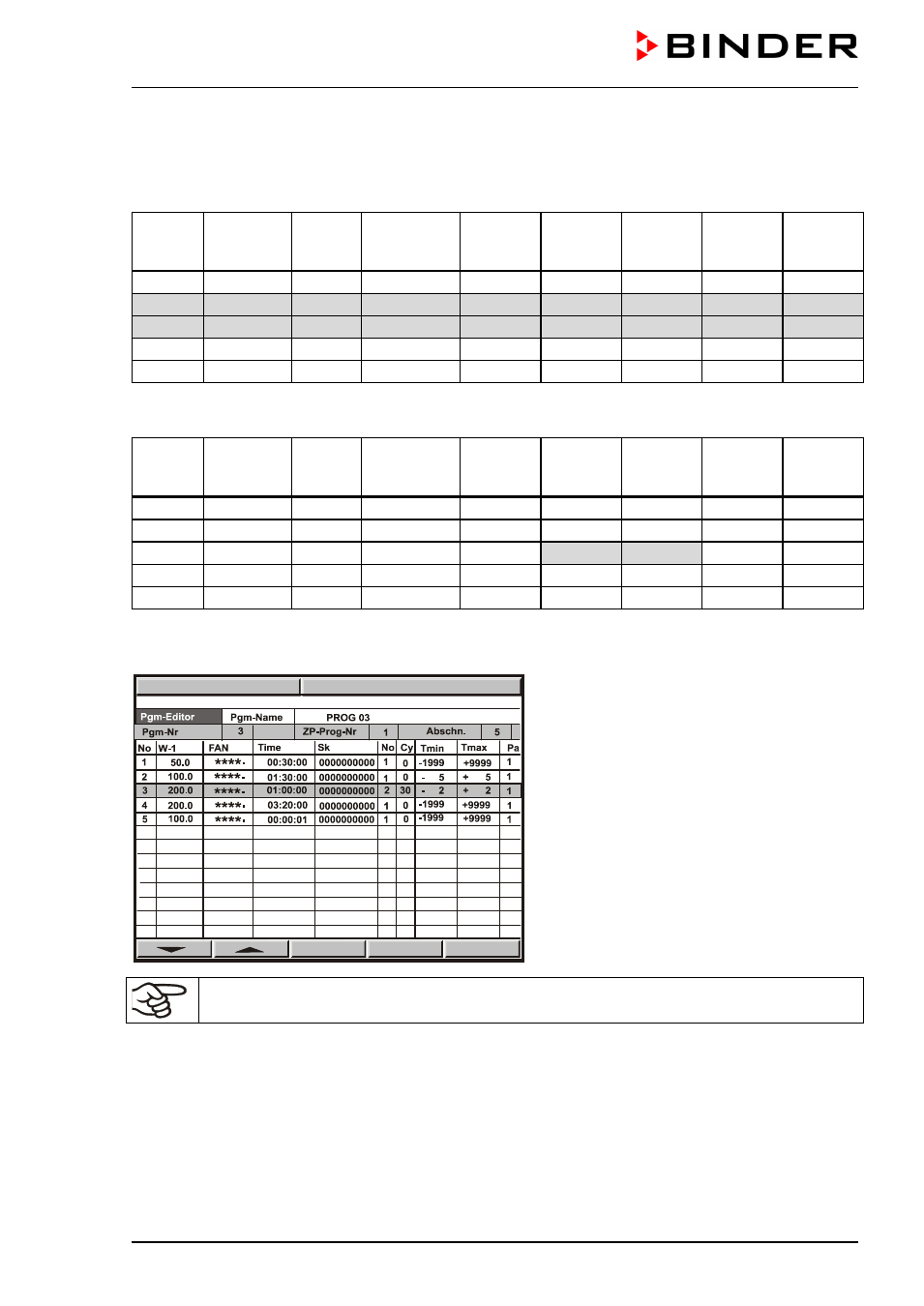

9.5 Repetición de las secciones de programa
Utilizamos el ejemplo de programa de la rampa de valor teórico de temperatura de Cap. 9.3. Las seccio-
nes marcadas en gris 02 y 03 deben repetirse, por ejemplo, 30 veces.
Sección Valor teó-
rico tem-
peratura
Ventila-
dor
Tiempo de
sección
Contacto
de mando
1
Sección
objetivo
Cantidad
de ciclos
Toleran-
cia míni-
ma
Toleran-
cia má-
xima
01 50 100 % 00:30:00 Off 1 0 -1999 +9999
02 100 100 % 01:30:00 Off 1 0 -5 +5
03 200 100 % 01:00:00 Off 1 0 -2 +2
04 200 100 % 03:20:00 Off 1 0 -1999 +9999
05 100 100 % 00:00:01 Off 1 0 -1999 +9999
Se obtiene un programa según la tabla siguiente, donde las modificaciones de la tabla anterior están
marcadas en oscuro.
Sección Valor teó-
rico tem-
peratura
Ventila-
dor
Tiempo de
sección
Contacto
de mando
1
Sección
objetivo
Cantidad
de ciclos
Toleran-
cia míni-
ma
Toleran-
cia má-
xima
01 50 100 % 00:30:00 Off 1 0 -1999 +9999
02 100 100 % 01:30:00 Off 1 0 -5 +5
03 200 100 % 01:00:00 Off 2 30 -2 +2
04 200 100 % 03:20:00 Off 1 0 -1999 +9999
05 100 100 % 00:00:01 Off 1 0 -1999 +9999
En total, las secciones 02 y 03 se ejecutan 31 veces. Después continúa el programa
Entrada de los valores en la tabla de programa:
Si las secciones deben repetirse indefinidamente, en el campo "Número de ciclos" debe intro-
ducirse -1.
9.6 Comportamiento después de un fallo del suministro eléctrico en el modo
de funcionamiento de programa
El regulador continúa el programa de inmediato en el lugar de la interrupción con los valores teóricos
ulteriores alcanzados en el programa. En la lista de eventos queda registrada dicha caída. No se emite
ningún mensaje de aviso sobre la caída del suministro.
