KB (E3.1 + E5.1) 11/2014 página 75/101
Capacidad máxima de carga de los contactos de conmutación: 24V AC/DC - 2,5A
PELIGRO
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el interruptor y en el enchufe.
∅
NO se debe exceder la carga máxima de conmutación de 24 V AC/DC, 2,5 A.
∅ NO conectar aparatos con sobrecarga eléctrica.
16.7 Sensor de temperatura Pt 100 adicional flexible (opción KB 53, 115)
Bei dieser Option kann über einen zusätzlichen flexiblen Pt 100 Temperatursensor die Temperatur des
Beschickungsgutes von einem unabhängigen Erfassungssystem mit Pt 100 Eingang erfasst werden. Das
Schutzrohr der Sensorspitze des flexiblen Pt 100 kann auch in Flüssigkeiten eingetaucht werden.
Datos técnicos del sensor Pt 100:
•
Técnica de triple salto
• Clase B (DIN EN 60751)
• Rango de temperatura hasta 320 °C
• Tubo protector de 45 mm de largo de acero,
material no. 1.4501
Casquillo Lemo
Enchufe Lemo

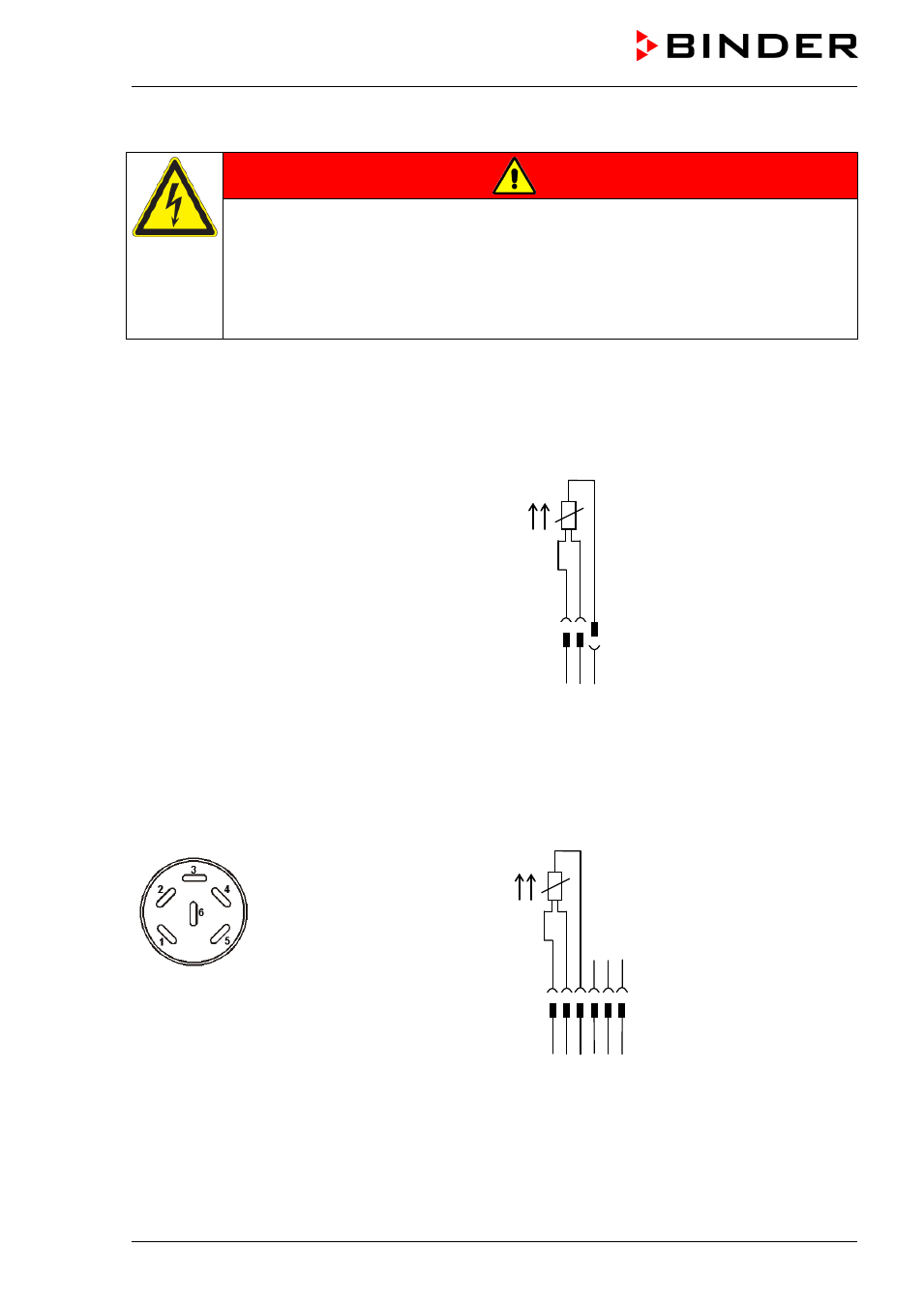

Figura 22: Opción sensor de temperatura Pt 100
16.8 Sensor de temperatura Pt 100 adicional flexible (opción KB 240, 400, 720)
Con esta opción, un sistema de registro independiente con entrada Pt 100 puede registrar la temperatura
del material introducido a través de un sensor de temperatura Pt 100 adicional flexible. El tubo protector
de la punta del sensor del Pt 100 flexible puede sumergirse en líquidos.
Sensor Pt 100
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
Casquillo DIN (9)
Enchufe DIN
Se adjunta un conector DIN adecuado.
Figura 23: Configuración del pin del conector DIN (9) en el panel lateral de instrumentos derecho
Datos técnicos del sensor Pt 100:
•
Técnica de triple salto
• Clase B (DIN EN 60751)
• Rango de temperatura hasta 320 °C
• Tubo protector de 45 mm de largo de acero, material no. 1.4501
