KB (E3.1 + E5.1) 11/2014 página 69/101
14.3.1 Dispositivo de temperatura de seguridad clase 3.1
Si se gira el mando de control (11) hasta la posición máxima (posición 10), el dispositivo de temperatura
de seguridad clase 3.1 funciona como un dispositivo de seguridad para el aparato. Si se programa a una
temperatura algo superior que el valor teórico ajustado al regulador, hace las funciones de un dispositivo
de protección para el material a tratar.
Si el dispositivo de temperatura de seguridad clase 3.1 ha asumido la regulación, lo cual se puede
comprobar ya que se ilumina la luz roja de la alarma, y adicionalmente con KB (E5.1) aparece el aviso
“TEMP ALARM” en el Display 2, y se activa el zumbador, por favor haga lo siguiente:
•
Elimine la alarma acústica con la tecla EXIT (sólo con KB (E5.1)).
• Desconecte el aparato de la corriente.
• Realizar un chequeo de la causa del fallo y rectificar con un experto.
• Ponga de nuevo el aparato en marcha tal y como se describe en Cap. 5.
Ajuste:
Para controlar a qué temperatura responde el dispositivo de temperatura de seguridad clase 3.1, ponga
el aparato en funcionamiento y programe el valor teórico que desee en el regulador de la temperatura.
Las secciones de la escala desde 1 hasta 10 corresponden al rango de temperatura desde 0 °C hasta
120 °C y sirven como ayuda para el ajuste.
•
Gire el mando de control (11) del dispositivo de temperatura utilizando para
ello una moneda hasta la posición máxima (posición 10) (protección del
aparato)
• Cuando se alcance el valor teórico, vuelva a situar el mando de control (11)
hasta el punto de desconexión (gírelo en la dirección contraria a las agujas del
reloj).
• Se puede identificar el punto de desconexión por la luz roja de la alarma, y
adicionalmente con KB (E5.1) aparece el aviso “TEMP ALARM” en Display 2, y
se activa el zumbador.
• Se obtiene el mejor ajuste del dispositivo de temperatura haciendo girar el
mando de control en la dirección de las agujas del reloj aproximadamente dos
divisiones de la escala, lo que da como resultado que se apague la luz roja de
la alarma.

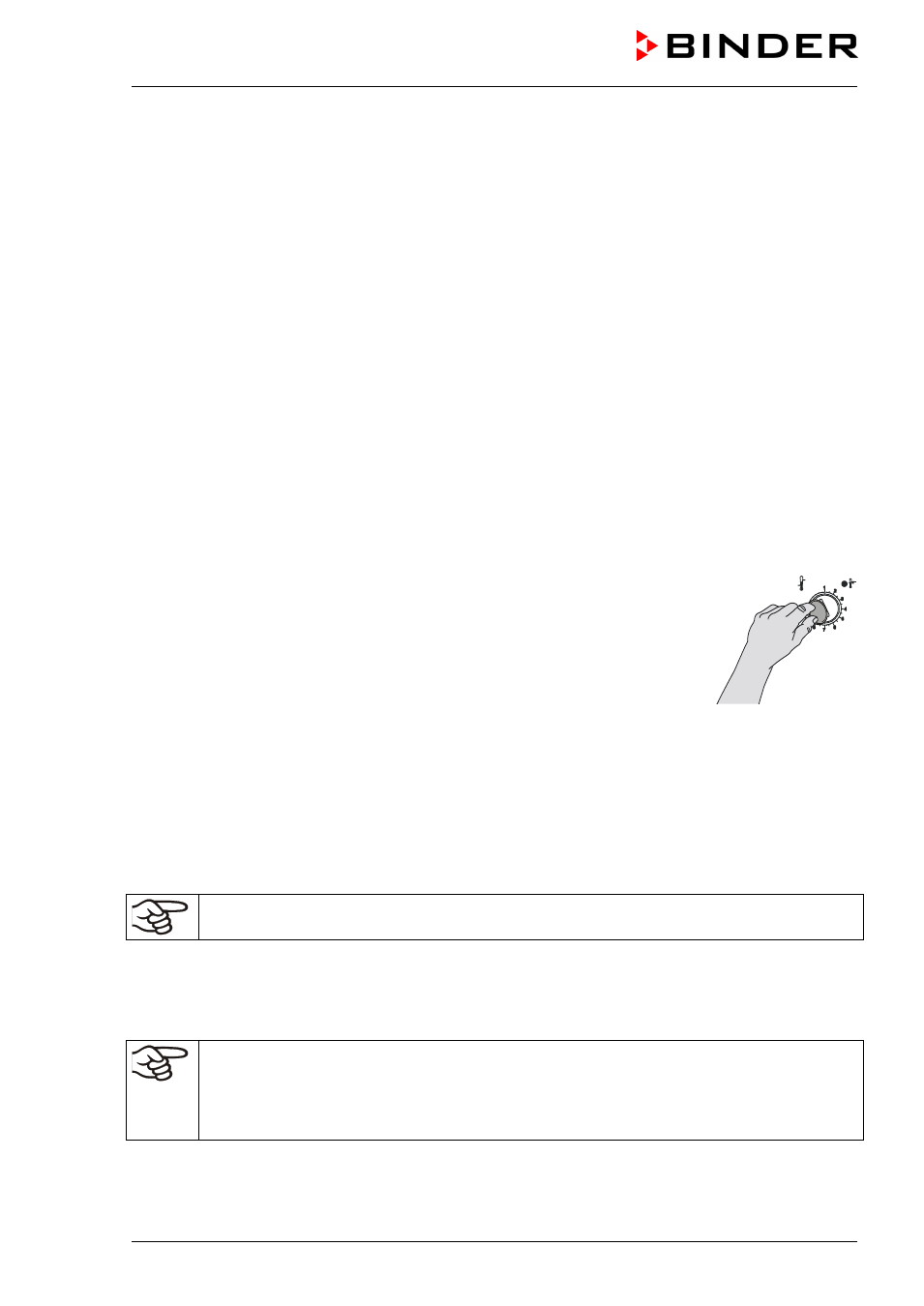

Figura 16: Ajuste del dispositivo de temperatura clase 3.1
Se debe verificar el ajuste de forma regular y debe ser ajustado de acuerdo con el valor
teórico o el cambio de carga.
Control de funcionamiento:
Compruebe el dispositivo de seguridad de temperatura clase 3.1 a intervalos apropiados para su
funcionalidad. Se recomienda dejar este examen por el operador autorizado, por ejemplo, antes del inicio
de un proceso de trabajo más largo.
Es posible ajustar el regulador de seguridad (Cap. 14.2) a través del menú del regulador. Con
valores diferentes ajustados por el menú y por el mando de control, el valor alcanzado primero
es el valor válido. El ajuste adicional del dispositivo de temperatura clase 3.1 a través del
mando de control ofrece seguridad adicional, porque garantiza desconectar el equipo
independiente del regulador RD3 en caso de exceder la temperatura.
