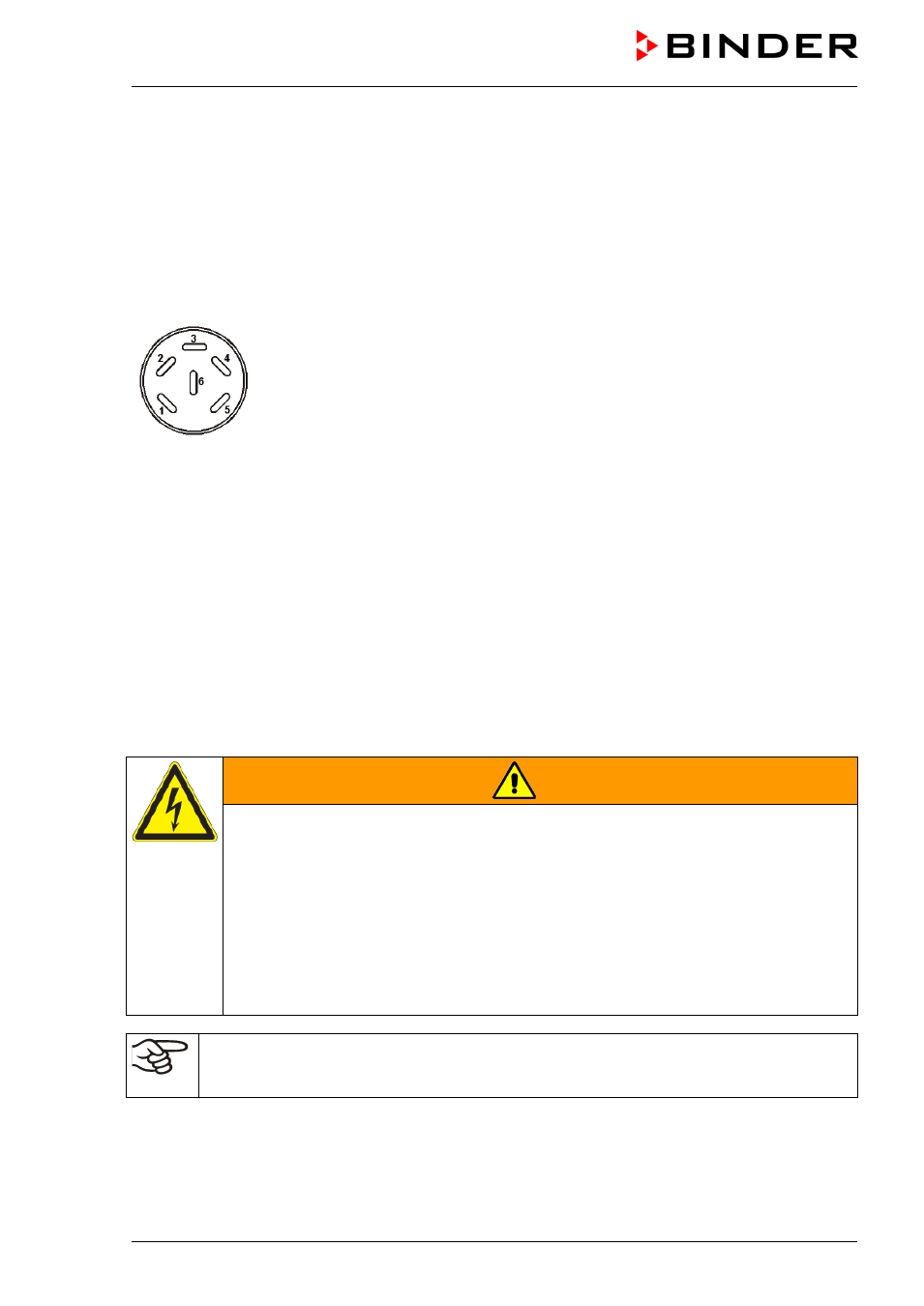

KB (E3.1 + E5.1) 11/2014 página 73/101
16.4 Salida analógica para la temperatura (opción)
Con esta opción, la cámara está equipada con una salida analógica 4-20 mA para la temperatura. Esta
salida se puede utilizar para transmitir datos a sistemas o dispositivos externos de registro de datos.
La conexión se lleva a cabo como un conector DIN.
Con KB (E3.1) 53 y 115 el conector DIN se encuentra en la parte posterior del equipo.
Con KB (E5.1) 240, 400 y 720 el conector DIN (7) se encuentra en el panel lateral de instrumentos
derecho.
SALIDA ANALÓGICA 4-20 mA DC
PIN 1: Temperatura –
PIN 2: Temperatura +
KB (E3.1): Rango de temperatura: -5 °C a +100 °C
KB (E5.1): Rango de temperatura: -10 °C a +100 °C
Figura 18: Configuración del pin del conector DIN
Se adjunta un conector DIN adecuado.
16.5 Enchufe interno impermeable (opción para equipos desde tamaño 53 – no
para KB-UL)
El enchufe interior está protegido de las salpicaduras de agua
Tipo de protección IP 67 230 V 1N ~ 50-60 Hz.
Carga máx. 500 W
Temperatura máxima permitida durante el funcionamiento con esta opción: 90 °C.
ADVERTENCIA
Sobrepasar la temperatura máxima permitida.
Peligro de descarga eléctrica.
Peligro de muerte.
Daño en el enchufe interior.
∅
NO sobrepasar el valor teórico de temperatura de 90 °C.
 Ajuste el regulador de seguridad a 90 °C.
 Con la opción Dispositivo de temperatura de seguridad 3.3, ajuste el dispositivo
mecánico clase 3.1 a 90 °C.
Si se conectan y se ponen en funcionamiento aparatos eléctricos en el interior de la cámara,
el rango de temperatura y humedad puede verse modificado como consecuencia de la
emisión de calor.
