KB (E3.1 + E5.1) 11/2014 página 18/101
2.2 Cuadro de mandos
(2) (6) (1)

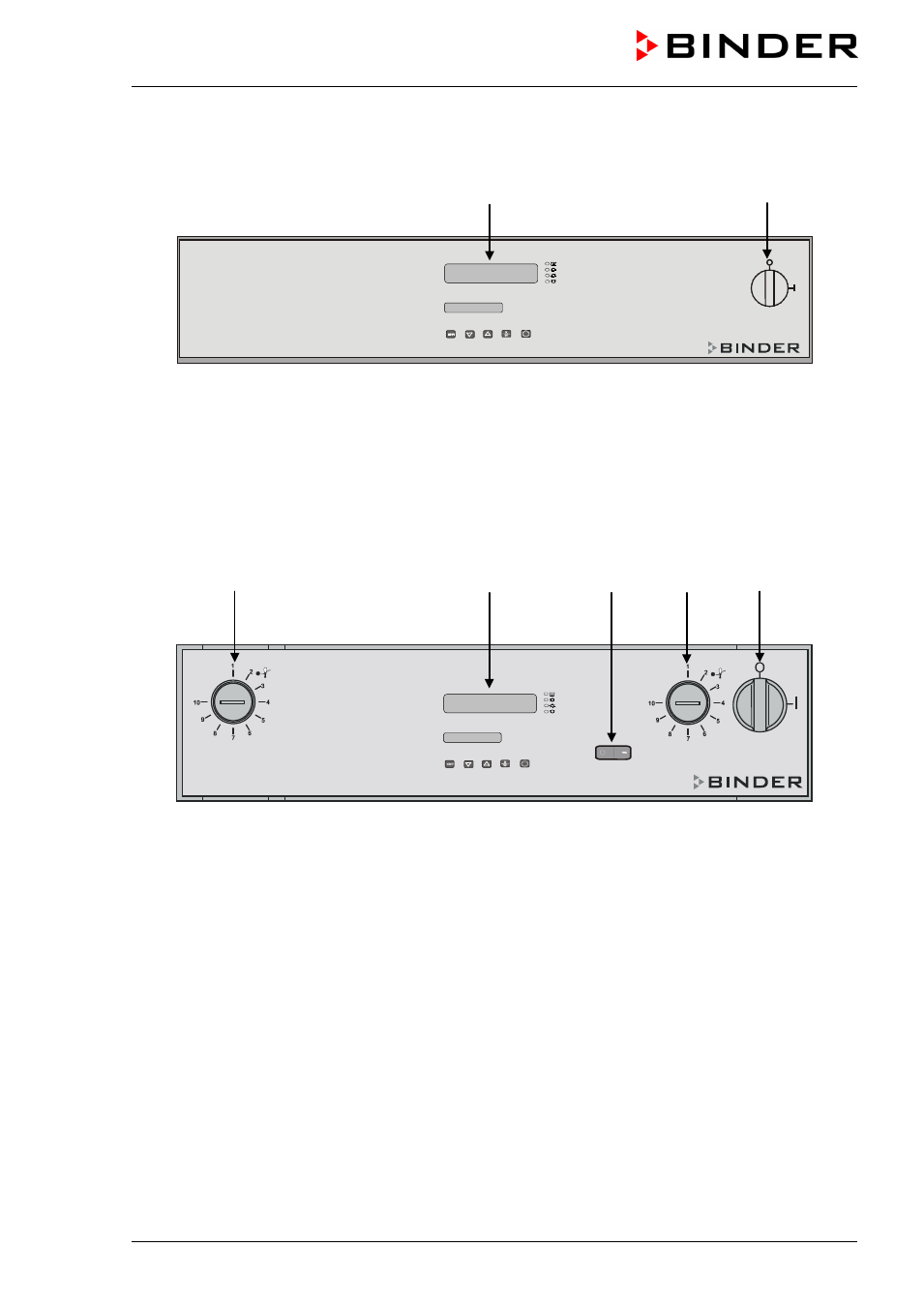

Figura 4: Cuadro de mandos
(1) Interruptor principal CON / DES
(2) Regulador programable RD3
(12) (2) (6) (11) (1)
Figura 5: Cuadro de mandos KB 23 / 53 / 115 (E3.1)
con las opciones Dispositivo de temperatura de seguridad clase 3.3 e iluminación interior
(1) Interruptor principal CON / DES
(2) Regulador programable RD3
(6) Interruptor de iluminación interior (opción)
(11) Dispositivo de temperatura de seguridad clase 3.1 (parte de la opción Dispositivo de temperatura
de seguridad clase 3.3)
(12) Dispositivo de temperatura de seguridad clase 3.2 (parte de la opción Dispositivo de temperatura
de seguridad clase 3.3)
