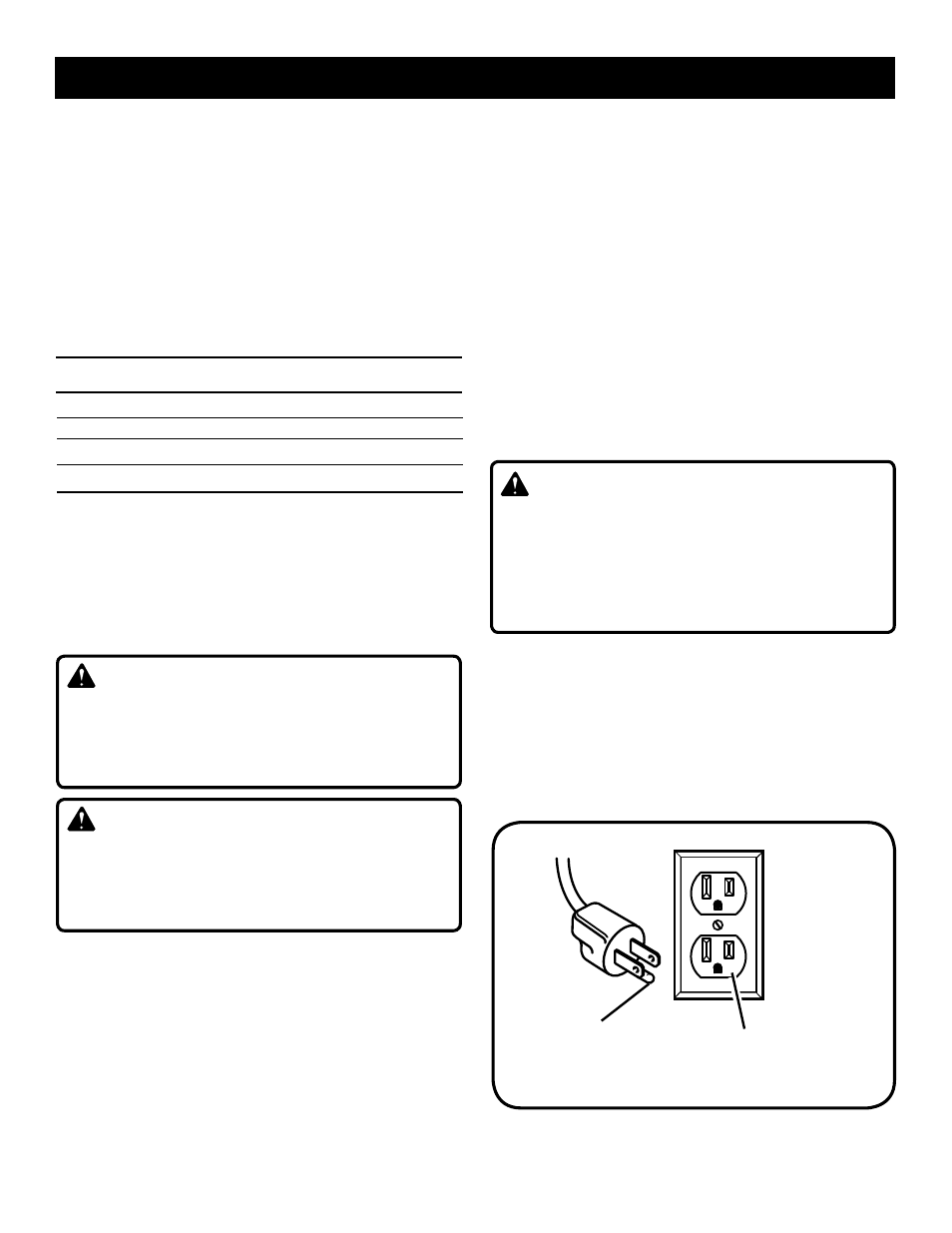

7

ASPECTOS ELÉCTRICOS

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de 3 conductores con clavijas de
tres patillas y receptáculos de tres polos que acepten la clavija del
cordón de la herramienta. Al utilizar una herramienta eléctrica a una
distancia considerable del suministro de corriente, asegúrese de
utilizar un cordón de extensión del grueso suficiente para soportar
el consumo de corriente de la herramienta. Un cordón de extensión
de un grueso insuficiente causa una caída en el voltaje de línea,
además de producir una pérdida de potencia y un recalentamiento
del motor. Básese en la tabla suministrada abajo para determinar
el calibre mínimo requerido de los conductores del cordón de ex-
tensión. Solamente deben utilizarse cordones con forro redondo
registrados en Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa frontal)

0-2,0

2,1-3,4

3,5-5,0

5,1-7,0 7,1-12,0 12,1-16,0

Longitud del cordón Calibre conductores (A.W.G.)

25’

16 16 16 16 14 14

50’

16 16 16 14 14 12

100’

16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, 20 amp.
NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con el producto, utilice un cordón de
extensión fabricado para uso en el exterior. Tal característica está
indicada con las letras

“W-A” o “W”

en el forro del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para ver
si tiene conductores flojos o expuestos y aislamiento cortado o
gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo. Al
trabajar con una herramienta eléctrica, coloque el cordón de tal
manera que no pueda enredarse en la madera, herramientas ni
en otras obstrucciones. La inobservancia de esta advertencia
puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes de
usarlos. Si están dañados reemplácelos de inmediato. Nunca
utilice la herramienta con un cordón dañado, ya que si toca la
parte dañada puede producirse una descarga eléctrica, y las
consecuentes lesiones serias.

CONEXIÓN ELÉCTRICA

Esta herramienta está impulsada por un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a

una línea de voltaje

de 120 V, de corriente alterna solamente (corriente normal

para uso doméstico), 60 Hz. No utilice esta herramienta con cor-

riente continua (c.c.). Una caída considerable de voltaje causa la
pérdida de potencia y el recalentamiento del motor. Si la sierra no
funciona al conectarla en una toma de corriente, vuelva a revisar
el suministro de corriente.

VELOCIDAD Y CABLEADO

La velocidad en vacío de esta producto es de 5 000 r/min
aproximadamente.

Esta velocidad no es constante y dis-

minuye durante el corte o con un voltaje bajo. En cuanto al

voltaje, el cableado de un taller es tan importante como la
potencia nominal del motor. Una línea destinada sólo para lu-
ces no puede alimentar el motor de una herramienta eléctrica.
El cable con el calibre suficiente para una distancia corta será
demsiado delgado para una mayor distancia. Una línea que alimenta
una herramienta eléctrica quizá no sea suficiente para alimentar
dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este producto debe conectarse a tierra. En caso de un mal func-
ionamiento o desperfecto, la conexión a tierra brinda a la corriente
eléctrica una trayectoria de mínima resistencia para disminuir el
riesgo de una descarga eléctrica. Esta herramienta está equipada
de un cordón eléctrico con un conductor y una clavija de conexión a
tierra para equipo. La clavija debe conectarse en una toma de cor-
riente igual que esté instalada y conectada a tierra correctamente,
de conformidad con los códigos y reglamentos de la localidad.
No modifique la clavija suministrada. Si no entra en la toma de
corriente, llame a un electricista calificado para que instale una
toma de corriente adecuada.

ADVERTENCIA:

Si se conecta de forma incorrecta el conductor de conexión
a tierra del equipo puede presentarse un riesgo de descarga
eléctrica. Si es necesaria la reparación o reemplazo del cordón
eléctrico o de la clavija, no conecte el conductor de conexión a
tierra a una terminal portadora de corriente. El conductor con
aislamiento que tiene una superficie exterior verde con o sin
tiras amarillas es el conductor de conexión a tierra del equipo.

Consulte a un electricista calificado o técnico de servicio si no ha
comprendido completamente las instrucciones de conexión a tierra
o si no está seguro si la herramienta está bien conectada a tierra.
Repare o reemplace de inmediato todo cordón dañado o gastado.
Este producto se debe usar con un circuito de 120 V nominales
y tiene una clavija de conexión a tierra similar a la clavija que se
muestra en la figura 1. Conecte el producto únicamente a una toma
de corriente que tenga la misma configuración que la clavija. No
use un adaptador con este producto.

PUNTA DE CONEXIÓN

A TIERRA

TOMA DE CORRIENTE

CON TIERRA, DE 120 V

Fig. 1
