21

ARMADO

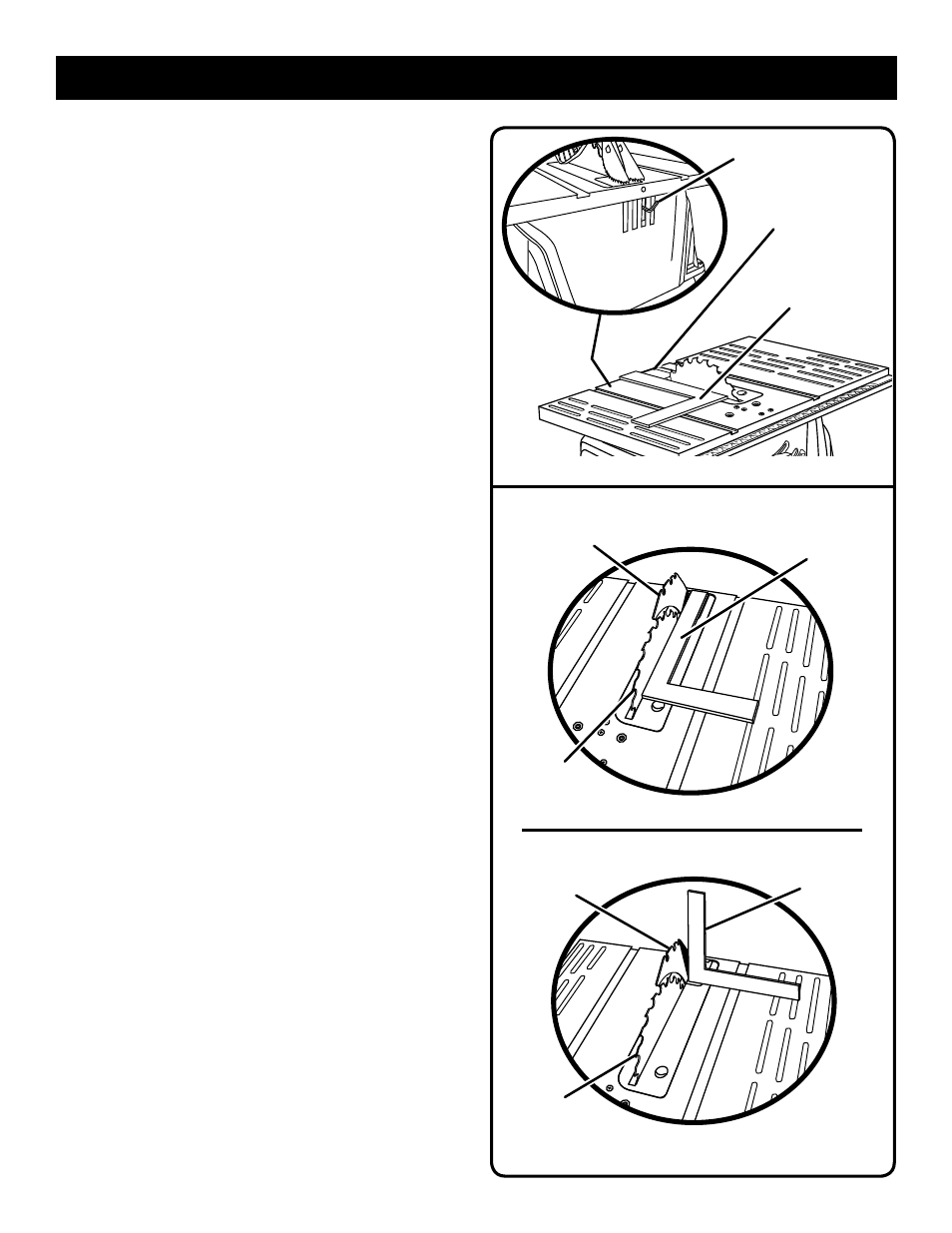

Fig. 18

Fig. 17

LLAVE HEXAGONAL

ESCUADRA DE

CARPINTERO

CUCHILLA

SEPARADORA

ESCUADRA DE

CARPINTERO

ESCUADRA DE

CARPINTERO

HOJA

HOJA

AJUSTE HORIZONTAL

AJUSTE VERTICAL

CUCHILLA

SEPARADORA

CUCHILLA

SEPARADORA

PARA REVISAR Y ALINEAR CUCHILLA

SEPARADORA Y LA HOJA

Vea las figuras 17 - 18.
Para verificar la alineación del cuchilla separadora:

Desconecte la sierra.

Eleve la hoja de la sierra; para ello, gire a la derecho el

volante de ajuste de altura y bisel.

Levante los trinquetes anticontragolpe y conjunto de pro-

tección de la hoja. Coloque una escuadra de carpintero
o una regla tanto contra la hoja de la sierra como contra
el cuchilla separadora.

NOTA: Coloque la escuadra de carpintero entre los dientes

depunta de carburo y mida desde la hoja. Este paso asegu-
rará quela escuadra de carpintero esté en escuadra contra
la hoja desdeel frente hacia la parte trasera de la hoja.

Se sabe que la hoja de la sierra y el cuchilla separadora

están alineados cuando la escuadra de carpintero toca
tanto la hoja como el cuchilla separadora de manera
uniforme sin espacios.

Si el cuchilla separadora está desalineado con respecto
a la hoja, es necessario efectuar un ajuste. El cuchilla
separadora debe estar frente alineado de apoyar (hori-
zontalmente) y la cubierta para inferior (verticalmente).
Para ajustar (horizontal y vertically):

Levante los trinquetes anticontragolpe y conjunto de

protección de la hoja.

Vista de la trasero la sierra, afloje los tornillos al soporte

de montaje.

Mueva a la izquierda o derecha el el cuchilla separadora

según sea necesario para alinear el cuchilla separadora
con la hoja de la sierra.

Una vez debidamente alineado el conjunto, apriete firme-

mente los tornillos.

Revise de nuevo para ver si está a escuadra y seguir

ajustando efectúe los ajustes necesarios.
