FUNCIONAMIENTO
ADVERTENCIA:
Para reducir el riesgo de sufrir lesiones, siempre
asegúrese de que la guía de corte al hilo esté paralela a
la hoja, antes de iniciar cualquier operación.
PARA USAR LA GUÍA DE CORTE AL HILO
Vea la figura 29.

Coloque el reborde trasero en la parte posterior de la
mesa de la sierra y tire de aquélla un poco hacia la parte
delantera de la unidad.
 Baje el extremo delantero de la guía de corte al hilo hasta
las superficies guía de la parte superior del riel delantero.
 Con la guía de corte al hilo plana en la mesa de sierra,
empuje la guía hacia la riel delatero para alinear la guía
a la mesa del sierra.
 Empuje hacia abajo la palanca de fijación para alinear y
fijar la guía.
Verifique que haya un movimiento deslizante suave. Si es
necesario realizar ajustes, vea el apartado Para verificar
la alineación de la guía de corte al hilo con la hoja, en la
sección Ajuste de este manual.

Efectúe dos o tres cortes de prueba en madera de
desecho. Si no resultan exactos los cortes, repita el
proceso.
NOTA: Debe estar asegurada la guía de corte al hilo
cuando se engancha la manija de fijación. Para aumentar
el puño de la guía de corte al hilo en el labio trasero de
la mesa, aprieta el tornillo de fijación en el trasero de la
valla de rasgón girandolo a la derecha.
PARA AJUSTAR A LA HOJA EL INDICADOR DE
LA ESCALA DE LA GUÍA DE CORTE AL HILO
Vea la figura 29.
Use el indicador de la guía de corte al hilo para posicionar
la guía sobre la escala en el riel delantero.
NOTA: Para poder efectuar este ajuste, debe retirarse
los
trinquetes anticontragolpe y conjunto de protección . Una vez
terminado el ajuste, vuelva a instalar el conjunto de protec-
ción de la hoja.
Comience con la hoja a un ángulo de cero grados (vertical).

Desconecte la sierra.
 Afloje la guía de corte al hilo; para ello, levante la palanca
de fijación.
 Con una escuadra de carpintero fije la guía de corte al
hilo a 51 mm (2 pulg.) del borde de la punta de la hoja.
 Afloje el tornillo del indicador de escala y alinea con la
51 mm (2 pulg.) marca como mostrado.
 Apriete el tornillo y verifique la dimensión y la guía de
corte al hilo.

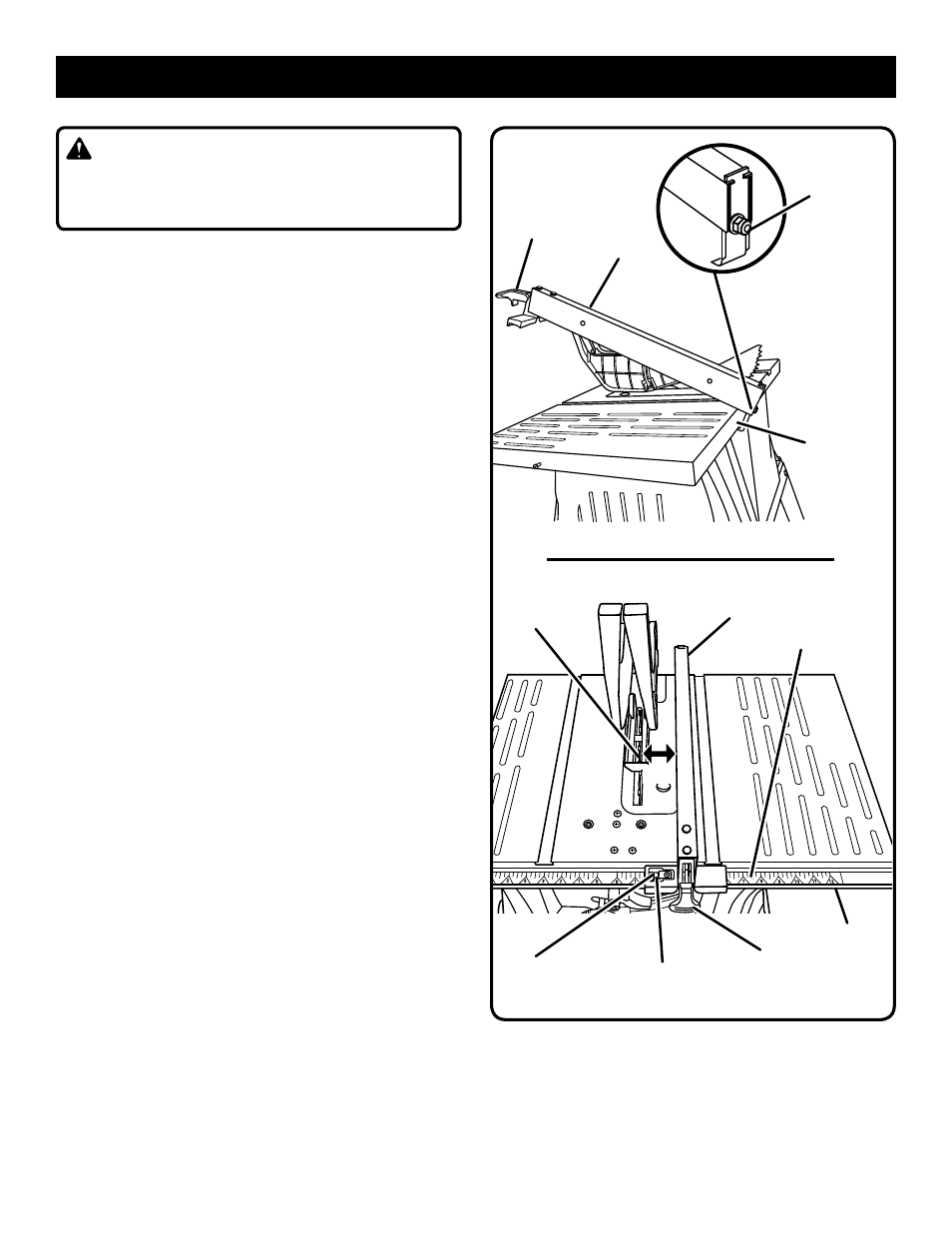

Fig. 29
2 in.
TORNILLO DE
FIJACIÓN
REBORDE
TRASERO
GUÍA DE
CORTE AL
HILO
PALANCA DE
FIJACIÓN
HOJA
GUÍA DE CORTE
AL HILO
ESCALA
PALANCA DE
FIJACIÓN
MARCA DE
2 pulg.
(51 mm)
INDICADOR DE
LA ESCALA
RIEL
DELANTERO
