ARMADO

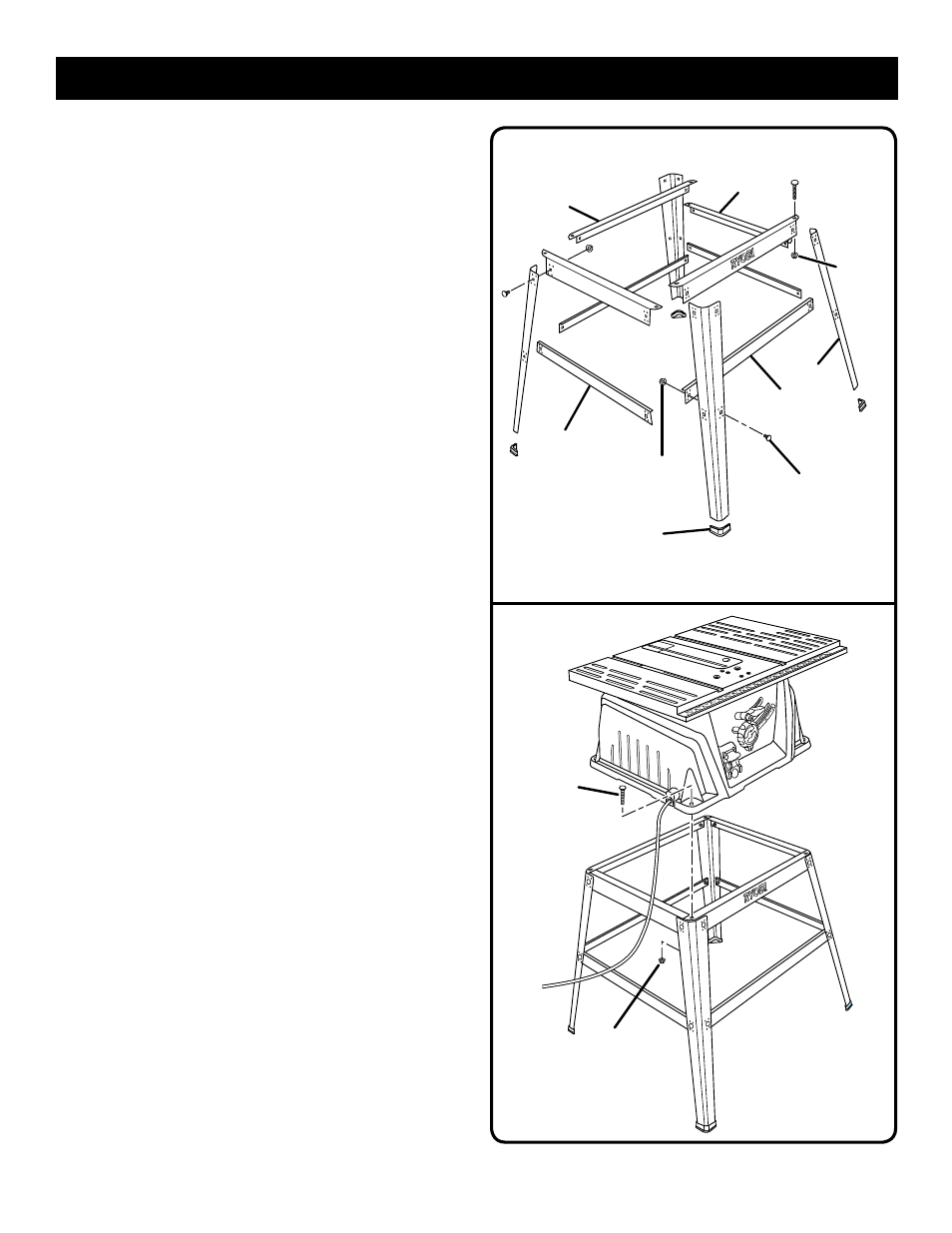

PARA ARMAR EL PEDESTAL CON PATAS

Vea la figura 7.

Es mejor hacer el montaje en el área donde se usará la sierra.
Si no está seguro respecto a la descripción de cualquier pieza,
consulte las ilustraciones. Si hay piezas faltantes, no empiece
el montaje hasta que no haya obtenido la(s) pieza(s) faltantes(s).

Obtenga lo paquete de piezas varias

16 pernos(1/4 pulg. -20 x 1/2 pulg.)

16

tuercas hexagonales

(1/4 pulg. - 20)

Obtenga 4 patas y 8 riostras de las piezas sueltas.

Coloque una riostra superior dentro de las dos patas,

con el extremo ancho de las patas hacia arriba. (Las rio-
stras superiores tienen dos agujeros grandes en cada
extremo.) Asegúrese de que el hoyuelos de la pata
queden alineados con los agujeros pequeños de la riostra.

Alinee la agujeros grandes de la riostra y de las patas.

Inserte los pernos. Agregue tuercas hexagonales y apriete a
mano. Repita para la otra riostra superior. Estos constituyen
el conjunto trasero y delantero.

Para los conjuntos laterales, instale una riostra superior

lateral en dos patas. Agregue la ferretería y apriete a mano.

Use los mismos pasos para instalar las riostras inferiores.

Apriete todas las tuercas hexagonales con una llave de
casquillo.

Instale almohadillas de base en la parte inferior de cada pata.

Mueva el pedestal con patas al lugar deseado.

MONTAJE DEL PEDESTAL CON PATAS EN LA

BASE DE LA SIERRA DE MESA

Vea la figura 8.

Obtenga lo paquete de piezas varias:

4

pernos de carrocería

(1/4 pulg. - 20 x 1-3/8 pulg.)

4 tuercas hexagonales

(1/4 pulg. - 20)

NOTA: Esta ferretería estaba en la paquete con la ferretería

para armar el pedestal con patas y los pernos niveladores.

Coloque la base de la sierra sobre el pedestal con patas.

Alinee los agujeros de la mesa con los agujeros en las riostras

superiores.

Coloque un tornillo en cada orificio. Asegúrelos con una

tuerca hexagonal. Apriete a mano.

Repita para los tres agujeros restantes. Apriete toda la fer-

retería firmemente con llave de casquillo.

PERNO DE

CARRUAJE

TUERCA

HEXAGONAL

Fig. 8

RIOSTRA

SUPERIOR

RIOSTRA

SUPERIOR

LATERAL

PERNO DE

CARROCERÍA

ÉCROU

HEX.

ÉCROU

HEX.

TRAVERSE

LATÉRALE

INFÉRIEURE

MONTANT

TRAVERSE

INFÉRIEURE

PATINS

Fig. 7
