FUNCIONAMIENTO

TALONEO DE LA HOJA (PONERLA PARALELA)
CON LA RANURA DE LA GUÍA DE INGLETES

Vea las figuras 31 a 33.

ADVERTENCIA:

La hoja debe estar paralela a la ranura de la guía de
ingletes de manera que la madera no se doble y se
produzca un contragolpe. La inobservancia de esta
advertencia puede causar lesiones serias.

No afloje ningún tornillo para este ajuste hasta que haya re-
visado con una escuadra y haya efectuado cortes de prueba
para asegurarse de que son necesarios los ajustes. Una vez
aflojados los tornillos, deben reajustarse estos elementos.

Desconecte la sierra.

Retirar la protección de la hoja y trinquetes anti-

contragolpe. Eleve lo más posible la hoja con un giro de

la volante de ajuste de altura de bisel.

Marque un lado de uno de los dientes de la parte frontal

de la hoja. Coloque una escuadra de combinación a nivel
con la parte delantera de la mesa de la sierra y el costado

de la hoja de la sierra, como se muestra en la figura 31.

Gire la hoja de manera que el diente marcado quede

atrás.

Mueva la escuadra de combinación a la parte trasera

y mida de nuevo la distancia. Si ambas distancias son

iguales, significa que la hoja están cuadrada.

Si ambas distancias medidas son diferentes:

Colocar cuchilla separador en la posición “abajo”.

Afloje los tornillos de ajuste en la frente y la espalda del

sierra.

NOTA: Los tornillos de ajuste están situados arriba del

volante de ajuste de altura, bajo la mesa de la sierra, en

la parte frontal de la sierra.

Si la parte posterior de la hoja estaba muy lejos de la

ranura de la guía de ingletes, coloque un bloque de

madera en el lado izquierdo de la hoja y empújelo por la

hoja hasta que ésta quede paralela a la ranura de la guía

de ingletes. Vuelva a apretar los tornillos.

Si la parte posterior de la hoja estaba muy cerca de

la ranura de la guía de ingletes, coloque un bloque de

madera en el lado derecho de la hoja y empújelo por la

hoja hasta que ésta quede paralela a la ranura de la guía

de ingletes.

Vuelva a apretar los tornillos.

ADVERTENCIA:

Para reducir el riesgo de lesiones por un contragolpe,

alinee la guía de corte al hilo con la hoja en seguida de

los ajustes de ésta. Siempre asegúrese de que la guía
de corte al hilo esté paralela a la hoja antes de iniciar
cualquier operación.

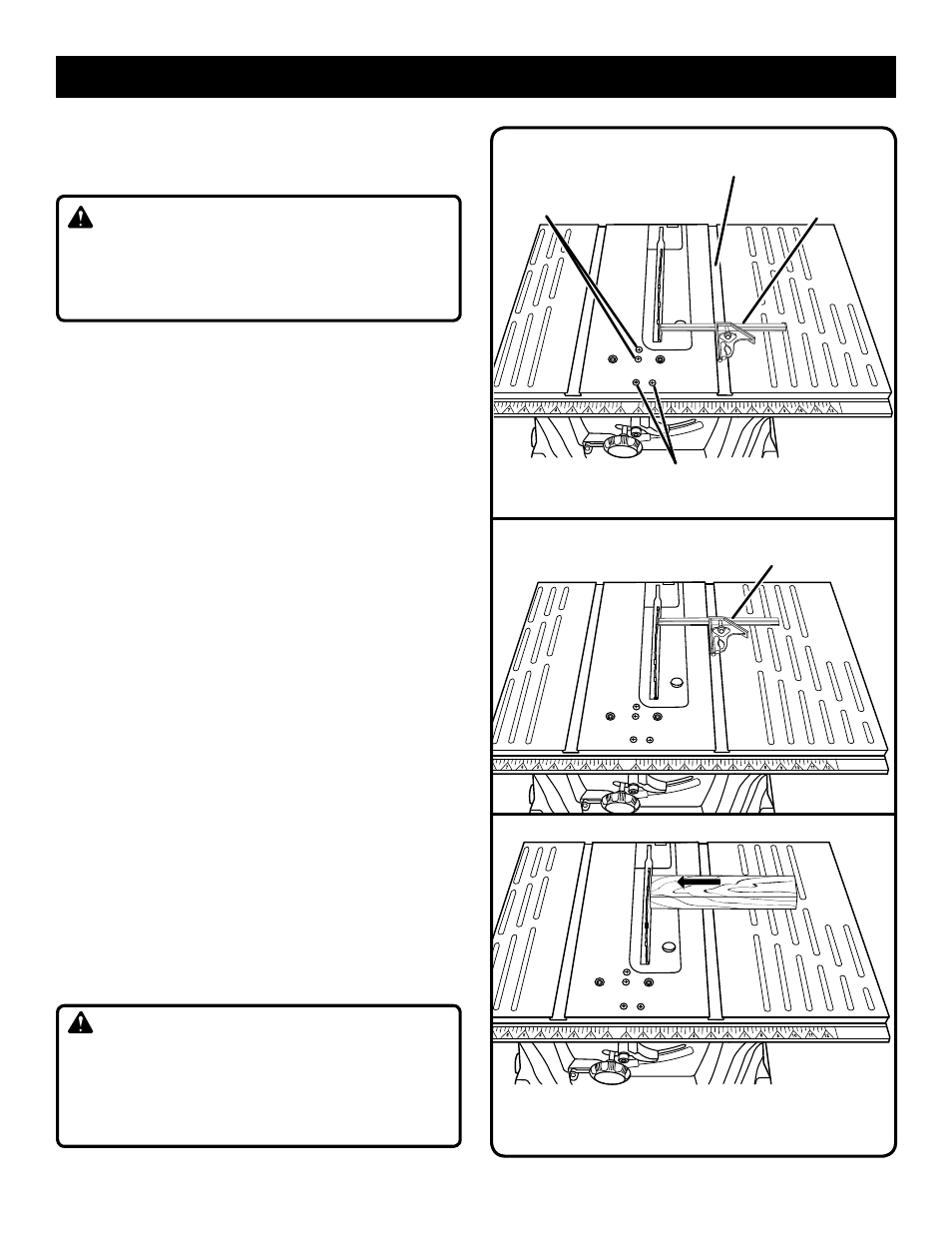

Fig. 33

Fig. 31

Fig. 32

ESCUADRA DE

COMBINACIÓN

RANURA DERECHA DE

LA GUÍA DE INGLETES

HOJA MUY CERCA DE LA RANURA DE

LA GUÍA DE INGLETES

TORNILLO DE

AJUSTE (2)

ESCUADRA DE

COMBINACIÓN
