17
ARMADO
PLACA DE LA
GARGANTA
MANGO
TORNILLO
TUERCA
VOLANTE DE AJUSTE
DE ALTURA Y BISEL
TUERCA DE
NILÓN
ENSEMBLE
DE POIGNÉE
PALANCA DE
FIJACIÓN
VIS

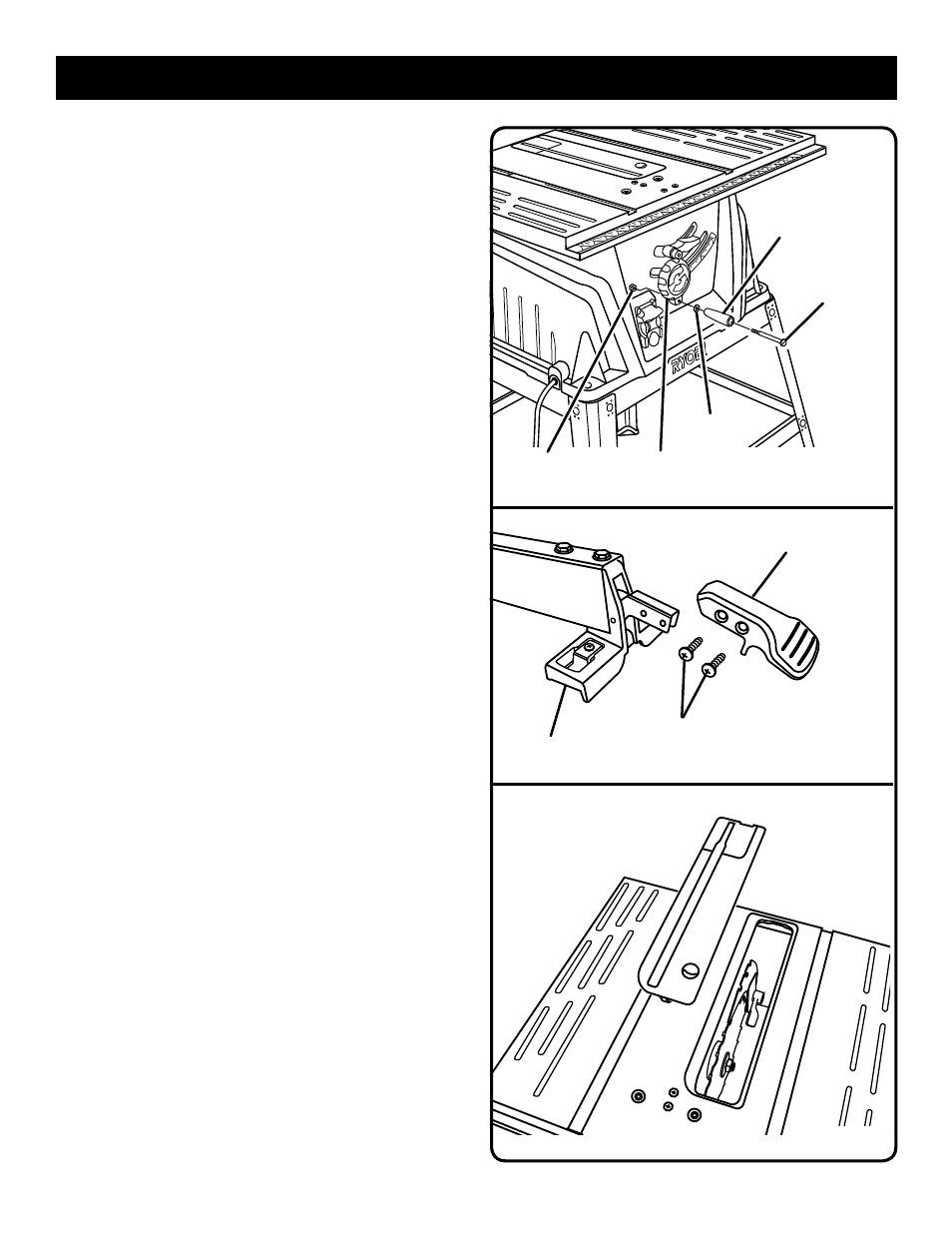

Fig. 10
Fig. 9
Fig. 11
PARA INSTALAR MANGO
Vea la figura 9.

Sujete firmemente la tuerca de nylon y gire a la izquierda
el tornillo para quitar la tuerca.
NOTA: No retire el tornillo del mango.
 Coloque la tuerca de nylon en el agujero en hueco de la
parte trasera del volante de ajuste de altura y manténgala
en su lugar.
 Introduzca el mango y el tornillo en el agujero del volante
de ajuste de altura.
 Con un destornillador de punta plana gire a la derecha
el tornillo y apriételo.
PARA INSTALAR EL PALANCA DE FIJACIÓN
Vea la figura 10.
 Inserte la palanca de fijación en el extremo expuesto de
la guía de corte al hilo asegúrese de que la manija quede
bien insertada hasta el fondo.
 El agujeros en la guía de corte al hilo de metal debe quedar
alineado con el agujeros rebajado de la manija. Asegure la
manija usando el tornillos.
PARA QUITAR Y PONER LA PLACA DE LA
GARGANTA
Vea la figura 11.

Gire a la izquierda el volante de ajuste de altura para bajar
la hoja de la sierra.
 Para sacar la placa de garganta, coloque el índice dedo
en el agujero y levante el extremo frontal y tire del mismo
hacia el frentede la sierra.
 Para volver a instalar la placa de la garganta, deslice la
orejeta hacia adentro de la ranura situada en la parte
posterior de la sierra y asegurar en el lugar.
PARA CAMBIAR POSICIÓN UN CUCHILLA
SEPARADORA
Vea la figura 12.
La sierra es enviado con el cuchilla separadora colocó en el
corte no pasante o “abajo” la posición (cuchilla separadora
la posición) y debe estar ser colocado en el lanzamiento o
“arriba” la posición para todas las otras operaciones cortes.

Desconecte la sierra.
