Ryobi RTS10 - Manual (Página 37)

37
AJUSTES
PARA FIJAR LA HOJA A 0° Y A 45°

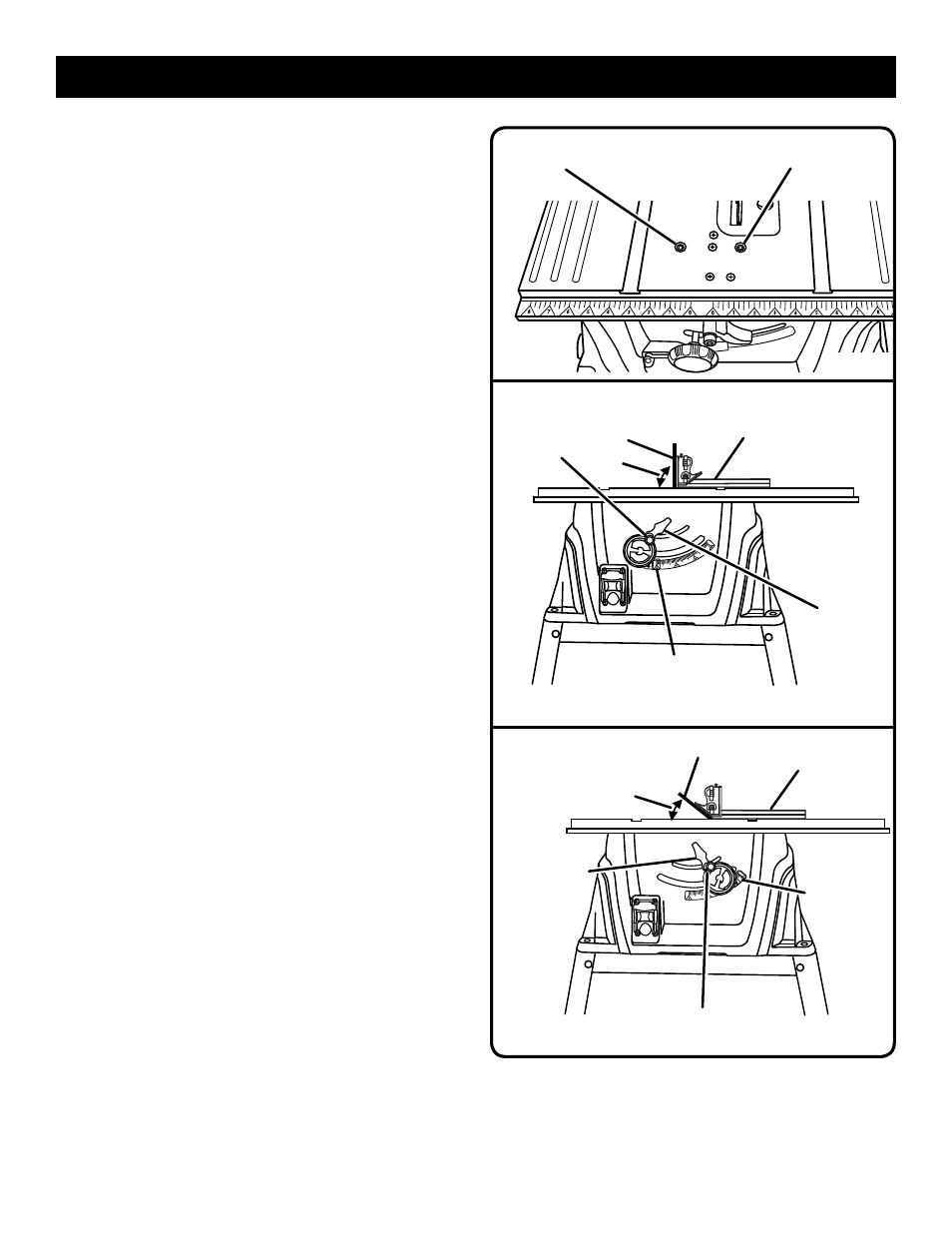

Vea las figuras 46 - 48.
Los ajustes de ángulo de la sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte,
no necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.

Desconecte la sierra.
 Suba la hoja.
 Quite el conjunto de protección de la hoja.
Si la hoja no está perfectamente vertical (0°):

Afloje el tornillo de ajuste y la palanca de fijación de
bisel.
 Coloque una escuadra de carpintero junto a la hoja, por
hacia abajo . Fije el ángulo; para ello empuje la palanca de
fijación de bisel y vuelva a apretar el tornillo de ajuste.
 Gire la mango hasta que el indicador de bisel indique
cero. Si se gira la mango completamente y no indica
cero como debiera, posiblemente sea necesario ajustar
el indicador de bisel.
NOTA: Será necesario retirar la mango para ajustar el
indicador correspondiente.
Si la hoja no está perfectamente a 45°:

Afloje el tornillo de ajuste y la palanca de fijación de
bisel.
 Coloque una escuadra combinada o una regla a la
izquierda de la hoja.
 Gire la mango hasta que la parte inferior de la hoja de corte
se haya movido completamente hacia el lado izquierdo
de la ranura. Bloquee el ángulo empujando la palanca
de fijación de bisel.
 Si la hoja no está perfectamente a 45°, afloje el tornillo
de ajuste de 45° y la palanca de fijación de bisel.
 Ajuste el indicador a 45°.
 Realice un corte de prueba.
HOJA
HOJA
INDICADOR DE
CORTE EN BISEL
ESCUADRA
COMBINADA
ESCUADRA
COMBINADA
MANGO
PALANCA DE
BLOQUEO DE
BISEL
PALANCA DE
BLOQUEO DE
BISEL
TORNILLO DE
AJUSTE DE 45°
TORNILLO DE
AJUSTE DE 0°
POIGNÉE
Fig. 47
Fig. 48
45°
0°
Fig. 46
