18
ARMADO

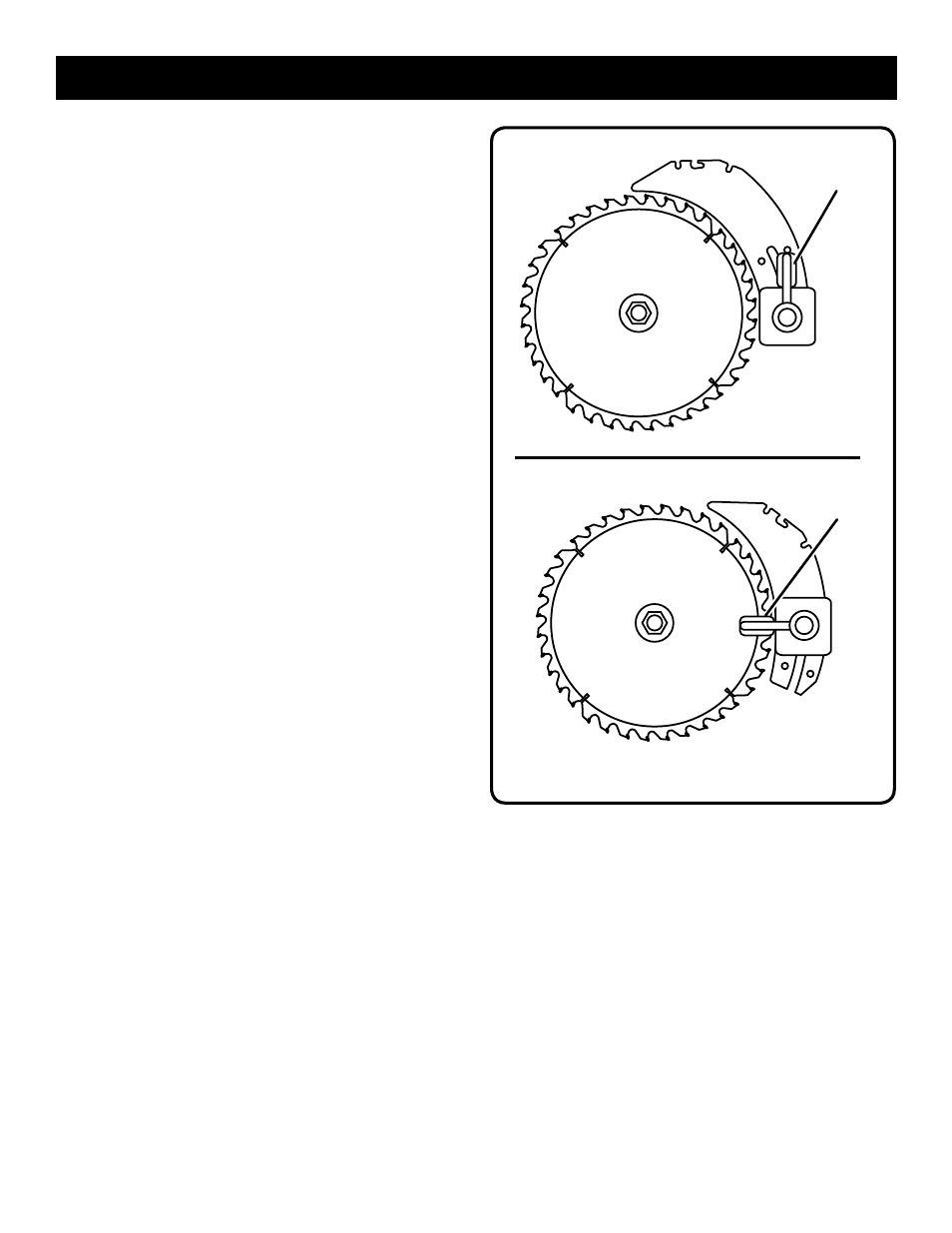

EN POSICIÓN SEPARADOR PARA TODO POR PASANTE
EN POSICIÓN CUCHILLA SEPARADORA PARA TODO
CORTAR DE NO PASANTE
PALANCA DE
AFLOJE
(ASEGURADA)
PALANCA DE
AFLOJE
(DESBLOQUEO)
Fig. 12
Para colocar en la posición de “arriba” para todo por
cortes pasante:

Desmontaje de la placa de la garganta.
 Eleve la hoja de la sierra, para ello, gire a la derecho el
volante de ajuste de altura y bisel.
 Desbloquear la palanca de afloje tirandolo arriba.
 Alcanae el cuchilla separador y tire hacia lado derecho
del sierra para soltar de la el separador de la munis de
ressorts de la abrazadera cuchilla separadora.
 Tire el cuchilla separador hasta que los pasadores interno
son enganchada et el separador esté arriba del hoja de
la sierra.
 Asegurar la palanca de afloje empujando la palanca hacia
abajo.
 Réinstaller de la placa de la garganta.
Para colocar en la posición de “abajo” para todo por
cortes cortes no pasante:

Desmontaje de la placa de la garganta.
 Eleve la hoja de la sierra, para ello, gire a la izquierdo el
volante de ajuste de altura y bisel.
 Desbloquear la palanca de afloje tirandolo arriba.
 Alcanae el cuchilla separador y tire hacia lado derecho
del sierra para soltar de la el separador de la munis de
ressorts de la abrazadera cuchilla separadora.
 Apriete el cuchillo separadora hasta los pasadores interno
son enganchada et el cuchilla separador esté debajo del
hoja de la sierra.
 Tire el cuchilla separador hasta que los pasadores interno
son enganchada et el separador esté arriba del hoja de
la sierra.
 Asegurar la palanca de afloje empujando la palanca hacia
abajo.
 Réinstaller de la placa de la garganta.
