66
Otras conexiones
13�2 Relé (sólo Solar-Log 1000, 1200 y 2000)
El Solar-Log™ dispone de un relé de control libre de potencial que se puede conectar en los siguientes
casos:
•
Cuando se ha disparado el contacto de alarma
•
Cuando se ha activado la reducción de potencia activa
•
Para optimizar el autoconsumo
El relé soporta una carga máxima de 24 VDC y 5 A.
Un consumidor de 230 V se debe conectar a través de otro relé de carga.
Conexión

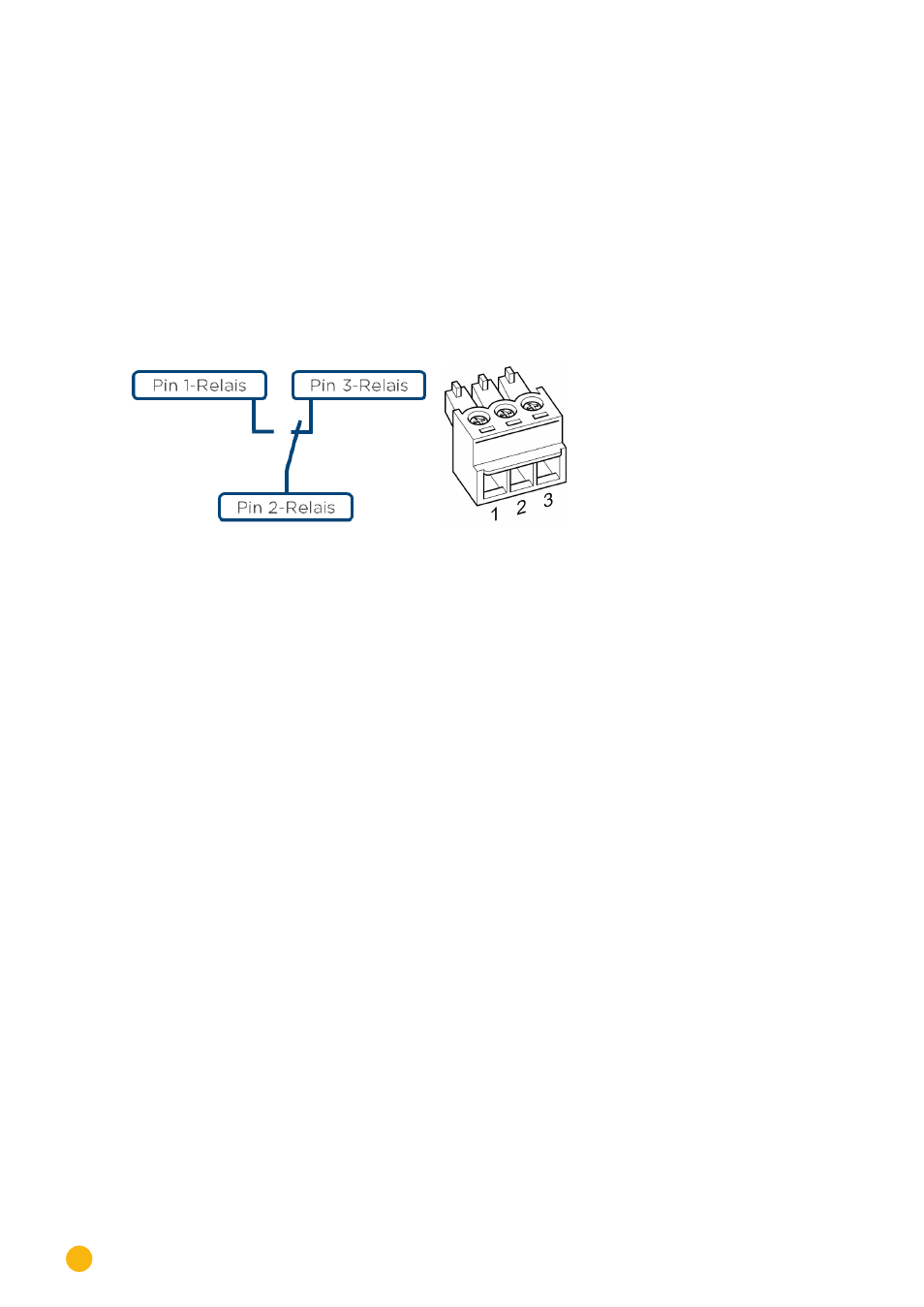

Fig. 37: Esquema de conexión del relé
Cableado
El cableado se realiza mediante el conector de 3 polos suministrado.
Normalmente se utilizan el pin 1 y el pin 2.
En estado OFF están:
•
Pin 1-2 abierto
•
Pin 2-3 cerrado
En estado ON (alarma/fallo/reducción del rendimiento activos) están:
•
Pin 1-2 cerrado
•
Pin 2-3 abierto
13�3 USB
Los Solar-Log™ 300, 1000, 1200 y 2000 disponen de una conexión USB. Esta conexión sólo es adecuada
para lápices USB, no para la conexión al PC.
Nota
Si se ha insertado un lápiz USB, el Solar-Log™ guarda automáticamente por la noche
una copia de seguridad en el lápiz USB en el directorio /Backup. En el directorio Backup
se guardan como máximo 10 archivos de copia de seguridad. Los archivos de copia de
seguridad más antiguos se eliminan automáticamente.
La copia de seguridad se guarda con el siguiente nombre de archivo en el directorio /Backup del lápiz
USB:
•
solarlog_backup_YYMMDD.dat
YYMMDD representa el año, el mes y el día - con 2 cifras cada uno
140312 es por tanto el 12.03.2014
