147

Funciones especiales

23�4 Interconexión (sólo Solar-Log 1000 y 2000)

La función de interconexión se debe utilizar cuando las interfaces de un Solar-Log™ no sean suficientes o

cuando las longitudes de cable entre el Solar-Log™ y los diferentes inversores superen las especificaciones

de RS485.

Durante la interconexión se debe establecer una conexión Ethernet entre los registradores de datos. Esta

conexión TCP/IP se puede establecer con las diferentes tecnologías (fibra óptica, W-LAN, radio microon-

das...); para el funcionamiento de la red del Solar-Log™ sólo es relevante que esta conexión sea rápida y

fiable.

Dentro de la red del Solar-Log™, el maestro debe ser siempre un Solar-Log 2000 PM+. Para los esclavos se

pueden utilizar Solar-Log 2000.

La interconexión de los aparatos Solar-Log™ sirve para intercambiar comandos de control y respuestas.

Cada Solar-Log™ debe transmitir los datos de rendimiento por separado a un servidor.

Procedimiento:

Acceda a la configuración en

Configuración | Funciones especiales | Gestión energética | Interco-

nexión

.

Introduzca

la

dirección IP

del primer esclavo.

Haga clic con el ratón junto a un campo de entrada.

La máscara de entrada de direcciones IP se amplía cada vez que se introduce una dirección.

Puede haber

hasta 9 esclavos

activos en una red.

Guarde la configuración pulsando

GUARDAR

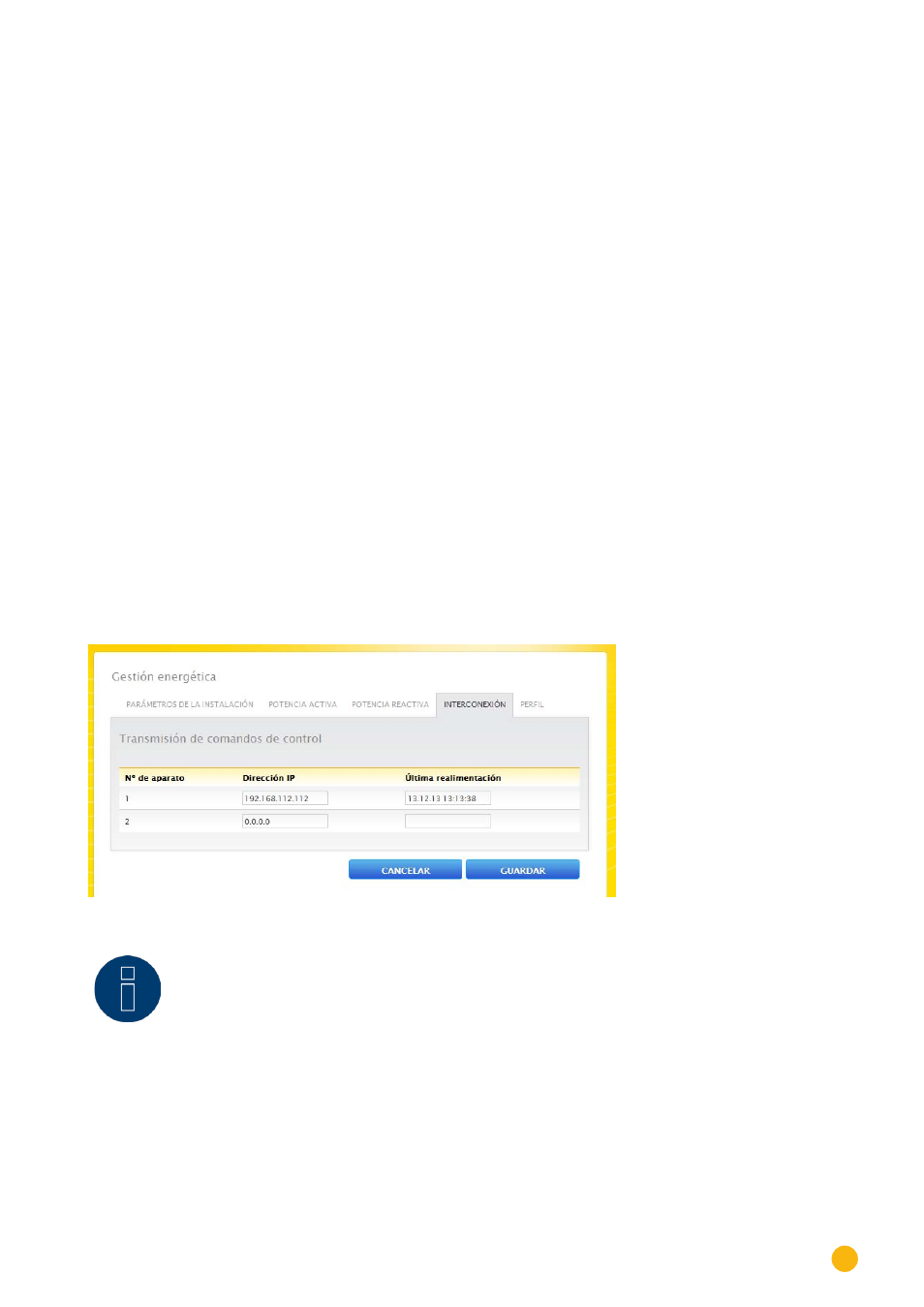

Fig. 63: Configuración de la red del Solar-Log™

Nota

Si no hay ningún inversor conectado en el maestro durante el funcionamiento de maes-

tro/esclavo, el parámetro de la instalación en

Configuración | Funciones especiales |

Gestión energética | Parámetros de la instalación

y el valor nominal anual en

Configu-

ración | Instalación | Pronóstico

se deben configurar en 0.
